Варианты заданий к графической работе №13

Для следующих устройств составить принципиальную электросхему и перечень элементов.

Варианты 1; 6; 11. Генератор звуковой частоты получает питание от источника GB1. Ток от «минуса» источника через выключатель SA1 подается на эмиттер транзистора VT2, база которого соединяется с коллектором транзистора VT1; коллектор транзистора VT2 соединяется последовательно с базой транзистора VT1 и головным телефоном BF1, второй вывод которого подключается к «плюсу» источника. Между источником и телефоном включен переменный резистор RP1 (второй вывод к эмиттеру транзистора VT1). Характеристики элементов: VT1 – МП37Б, VT2- МП26Б, BF1 – ГОН-2, RP1- 10 кОм.

Варианты 2; 7; 12. Детектирующее устройство состоит из последовательного соединения катушки L1 (100 мкГн) и резистора R1 (3,3 кОм). Параллельно этому контуру подключены конденсатор С1 (150 пФ) и резистор R2 (5,1 кОм). Параллельно второму контуру через диод VD1 (Д9) соединены резисторы R3 (330 Ом) и R4 (27 кОм). К последнему резистору параллельно подключен конденсатор C2 (62 пФ). Все резисторы марки ОМЛТ-0,125.

Варианты 3; 8; 13. Тринисторный регулятор уровня воды состоит из тринистора VS1 (КУ201А), к которому подается переменное напряжение 15 В с одной стороны через реле К1 (РЭС9), а с другой стороны – через диод VD1 (КД202Б). Параллельно К1 включен электролитический конденсатор С1 «плюсом» к тринистору. Управляющий электрод тринистора через контакт реле соединен с нагрузкой (водой). Емкость конденсатора 200 пФ, напряжение 15 В.

Варианты 4, 9, 14. Датчик для приемника .Катушка L1 улавливает электромагнитное поле. С верхнего конца катушки колебания звуковой частоты через конденсатор С1 подаются на базу транзистора VT1, а нижний конец катушки через эмиттер транзистора соединен с “плюсом” вывода датчика. С коллектора транзистора сигнал поступает к головному телефону BF1, соединенному с «минусом» вывода датчика. Между конденсатором и базой транзистора включен резистор R1, второй вывод которого также соединен с “минусом” вывода датчика. Характеристики элементов : С1 – 0,1 мкФ; R1 – 100 кОм; BF1 – ТОН-1,2; VT1 – МП39.

Варианты 5; 10; 15. Регулятор громкости состоит из 5 постоянных резисторов, из них последовательно соединены R1 с R2, R4 c R5, а обе эти пары резисторов соединены параллельно через резистор R3. Между точками подключения резистора R3 и резисторами R2 и R4 включены соответственно конденсаторы С1 и С2. Обе параллельные ветви резисторов замыкаются на переменном резисторе R6, переменный сигнал от которого поступает в точку, где соединяются R3, R5 и С2. Характеристики резисторов марки МЛТ – 0,125: R1 – 68 кОм; R2 –1,1 кОм; R3 – 3,9 кОм; R4 – 87 кОм; R5 – 15 кОм; R6 – 47 кОм; конденсаторы С1- 0,15 мкФ; С2 – 180 пФ.

Урок 36. Тема 4.2 – Чтение принципиальных электросхем (2 часа)

Практическая работа: Упражнение 15. Задание 1 -По приведенным ниже принципиальным электросхемам ответьте письменно на вопросы. Задание 2 – составьте перечень элементов данной схемы. Оформление: каждое задание на листе в клтку с рамкой; для задания 2 – с основной надписью ф.2 по ГОСТ 2.104-68.

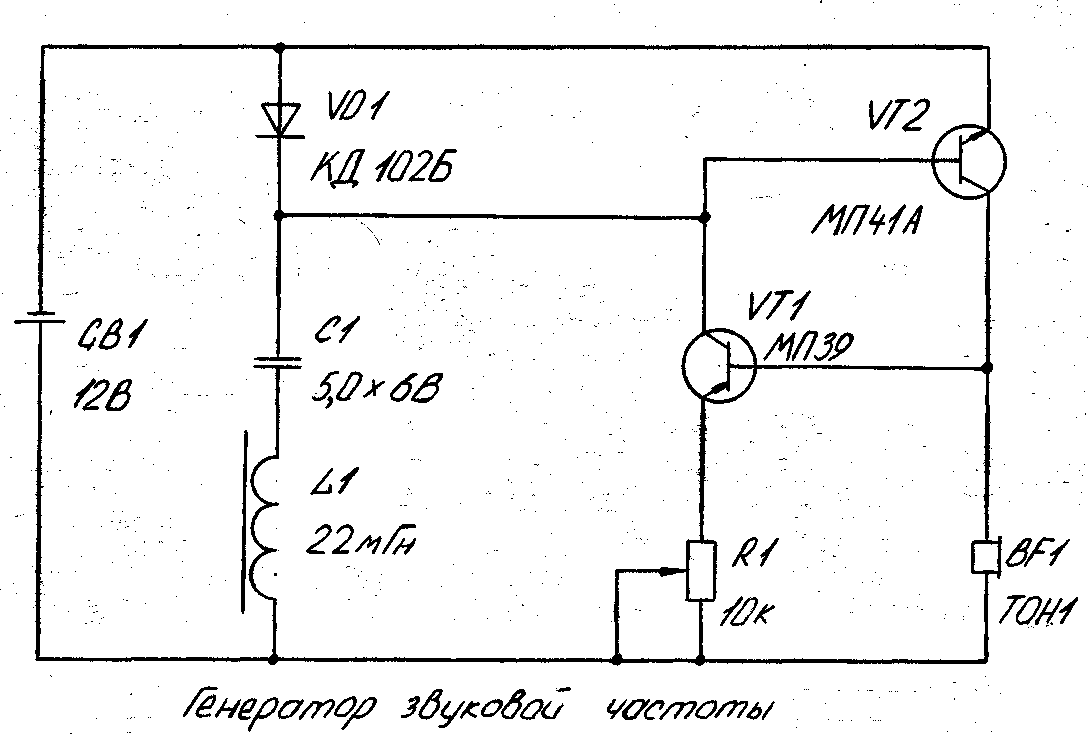

В

1) Обозначение схемы (шифр)

2) Наименование изделия

3) Характер тока источника питания

4) Сколько резисторов входит в состав изделия?

5) Назовите характеристику элемента R4

6) Укажите все элементы, имеющие прямую электрическую связь с элементом VT2

7) Существует ли прямая электрическая связь между элементами R4 и C2?

8) Расшифруйте маркировку элемента VT1

9) Какой элемент обозначен кодом С1?

10) Какую роль в изделии играет элемент R1?

11) Какие материалы используются для изготовления элемента VD1?

ариант 1

В

1) Обозначение схемы

2) Наименование изделия

3) Характер тока источника питания

4) Сколько здесь конденсаторов?

5) Назовите характеристику элемента R4

6) Укажите все элементы, имеющие прямую электрическую связь с элементом VT2

7) Существует ли прямая электрическая связь между элементами R4 и C2?

8) Расшифруйте маркировку элемента VT1

9) Какой элемент обозначен кодом С1?

10) Какую роль в изделии играет элемент R1?

11) Какие материалы используются для изготовления элемента VT2?

ариант 2

В

1) Обозначение схемы (шифр)

2) Наименование изделия

3)Характер тока источника

4) Сколько здесь транзисторов?

5) Назовите характеристику элемента С1

6) Укажите все элементы, имеющие прямую электрическую связь с элементом VT1

7) Существует ли прямая электрическая связь между элементами VT1 и R1?

8) Расшифруйте маркировку элемента VT1

9) Какой элемент обозначен кодом VT1?

10) Какую роль в изделии играет элемент R1?

11) Какие материалы используются для изготовления элемента VT1?

ариант 3

Вариант 4

1) Обозначение схемы

2) Наименование изделия

3) Характер тока источника питания

4) Сколько здесь транзисторов ?

5) Назовите характеристику элемента С1

6) Укажите все элементы, имеющие прямую электрическую связь с элементом VT1

7) Существует ли прямая электрическая связь между элементами VT1 и C1?

8) Расшифруйте маркировку элемента VT1

9) Какой элемент обозначен кодом BF1?

10) Какую роль в изделии играет элемент С1?

11) Какие материалы используются для изготовления элемента VT1?

Вариант 5

1) Обозначение схемы (шифр)

2) Наименование изделия

3) Характер тока источника питания

4) Сколько диодов входит в состав изделия?

5) Назовите характеристику элемента R1

6) Укажите все элементы, имеющие прямую электрическую связь с элементом С1

7) Существует ли прямая электрическая связь между элементами C1 и R1?

8) Расшифруйте маркировку элемента VD1

9) Какой элемент обозначен кодом VT1?

10) Какую роль в изделии играет элемент С2?

11) Какие материалы используются для изготовления элемента VD1&

В

1) Обозначение схемы (шифр)

2) Наименование изделия

3) Характер тока источника

4) Сколько транзисторов входит в состав изделия?

5) Назовите характеристику элемента С1

6) Укажите все элементы, имеющие прямую электрическую связь с элементом R3

7) Существует ли прямая электрическая связь между элементами R1 и HL1?

8) Расшифруйте маркировку элемента VT2

9) Какой элемент обозначен кодом G1?

10) Какую роль в изделии играет элемент HL1?

11) Какие материалы используются для изготовления элемента VT1?

ариант 6

Вариант 7

1) Обозначение схемы (шифр)

2) Наименование изделия

3) Характер тока источника питания

4) Сколько транзисторов входит в состав изделия?

5) Назовите характеристику элемента R1

6) Укажите все элементы, имеющие прямую электрическую связь с элементом R2

7) Существует ли прямая электрическая связь между элементами R1 и VT2?

8) Расшифруйте маркировку элемента VT1

9) Какой элемент обозначен кодом BA1?

10) Какую роль в изделии играет элемент R1?

11) Какие материалы используются для изготовления элемента VT2?

Вариант 8

1) Обозначение схемы (шифр)

2) Наименование изделия

3) Характер тока источника питания

4) Сколько транзисторов входит в состав изделия?

5) Назовите характеристику элемента L1

6) Укажите все элементы. Имеющие прямую электрическую связь с элементом BF1

7) Существует ли прямая электрическая связь между элементами VT2 и C1?

8) Расшифруйте маркировку элемента VD1

9) Какой элемент обозначен кодом BF1?

10) Какую роль в изделии играет элемент GB1?

11) Какие материалы используются для изготовления элемента L1?
