2.5.2 Разработка календарного графика выполнения монтажных и сопутствующих работ на объекте и графика движения рабочей силы.

Календарный график выполнения монтажных и сопутствующих работ на объекте и график движения рабочей силы составлялись по данным таблицы 2.

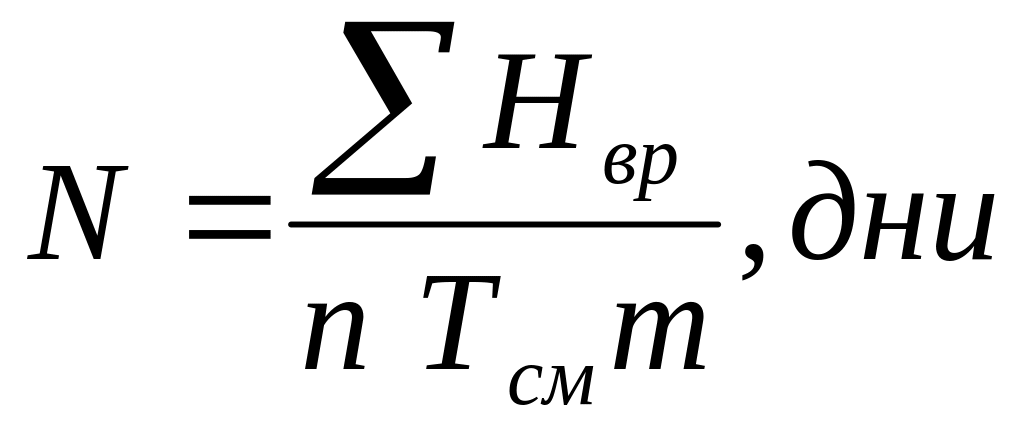

Продолжительность отдельных строительных работ:

где – нормативные затраты труда;

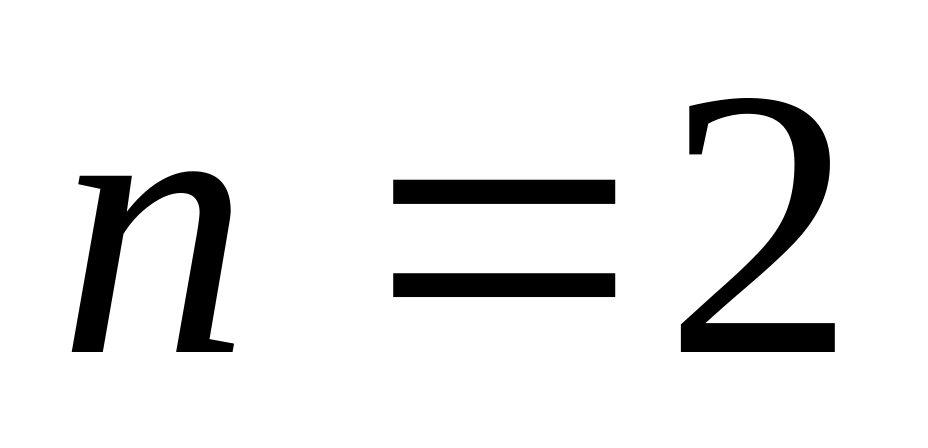

– количество смен, ;

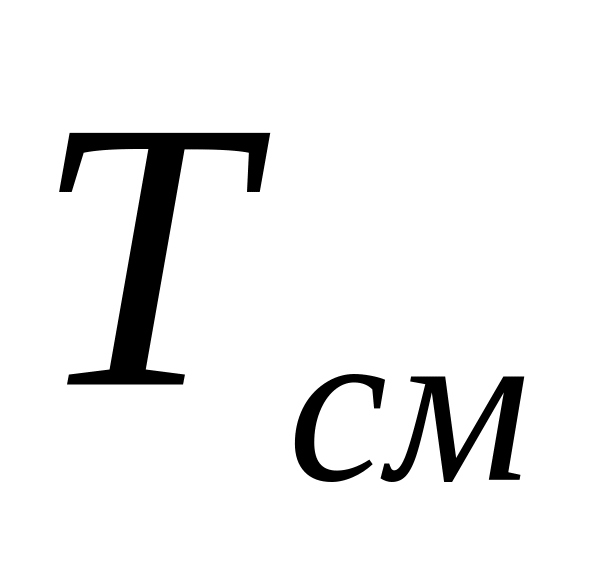

– продолжительность смены, ;

– количество рабочих, по ЕНиРу.

Продолжительность отдельных строительных работ:

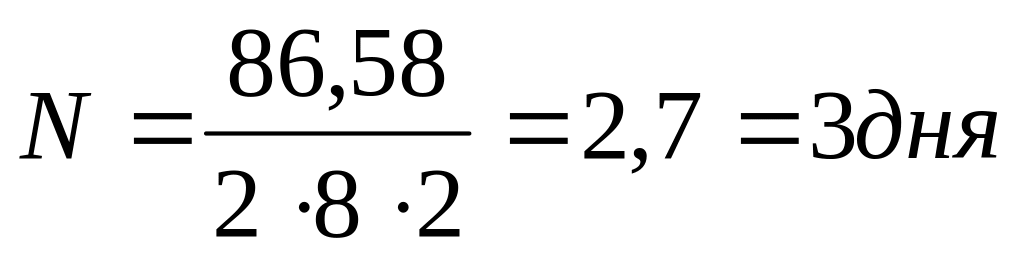

Колонны КР

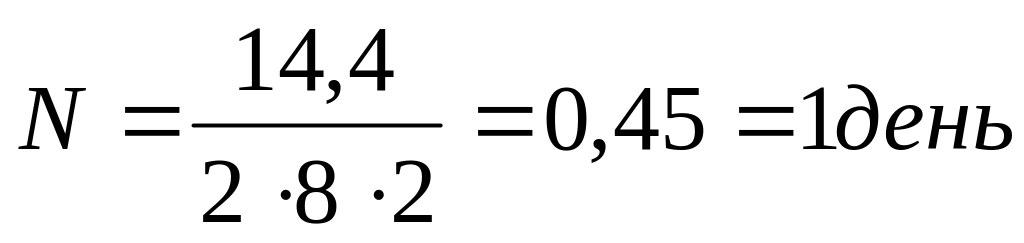

Колонны СР

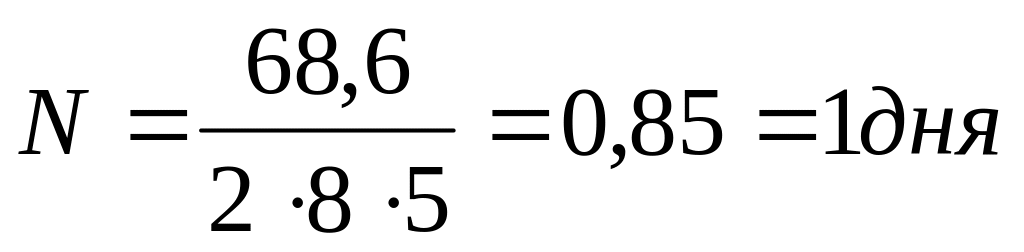

Колонны Ф

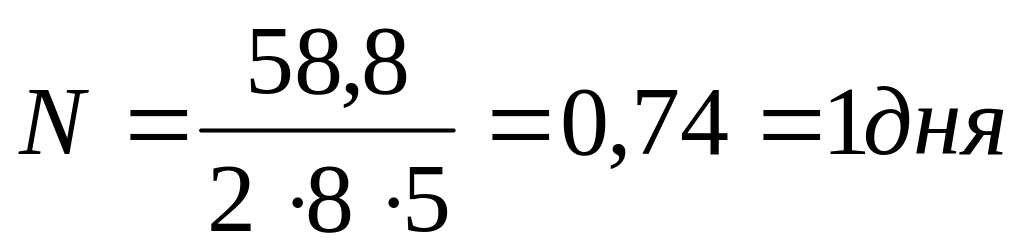

Фермы стропильные

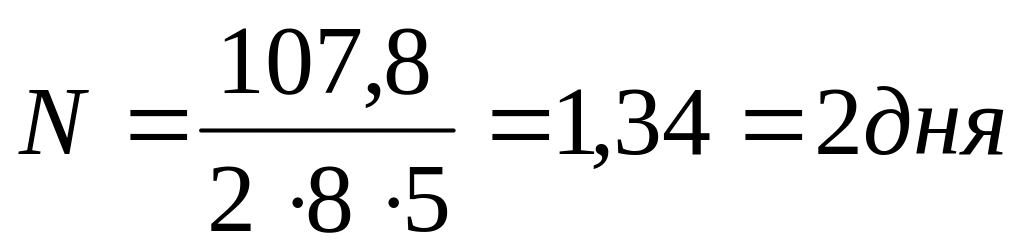

Плиты покрытия

Стеновые панели

Продолжительность отдельных сопутствующих работ:

Заливка швов плит покрытия ПП

Заливка швов стеновых панелей

Электросварка ПП + ферма

Электросварка СП + колонна

Электросварка колонна + ферма

По полученным данным строится календарный график производства работ по монтажу одноэтажного промышленного здания. Календарный график приведён в таблице 5.

3 Разработка технологической карты на монтаж плит покрытия.

3.1 Область применения карты.

Технологическая карта на монтаж плит покрытия разрабатывается согласно шифру задания на одну унифицированную типовую секцию. Она включает монтажные и сопутствующие процессы по сварке и заделки стыков и швов.

Монтаж балок покрытия.

Процесс монтажа балок покрытия включает подачу конструкций к месту монтажа, подготовку их к подъему, строповку, подъем и установку на опоры, выверку и временное закрепление, окончательное закрепление в проектное положение.

Балки до монтажа раскладывают длиной стороной вдоль ряда колонн ближе к крану в пределах монтируемого пролета так, чтобы кран с монтажной стоянки мог устанавливать их в проектное положение без изменения вылета крюка.

Строповку балок производят при помощи траверс со стропами, оборудованными замками с дистанционным управлением для расстроповки.

Вертикальное положение балок покрытия и временное их раскрепление обеспечивают с помощью расчалок и распорок. Для временного закрепления 1 фермы в проектное положение используют расчалки, а для последующих ферм – специальные распорки.

При монтаже монтажники и сварщики должны находится возле узлов опирания балок покрытия. Для этого применяют различного типа подмости. Весьма рациональным для этих целей является применение приставных лестниц с площадками.

Снимают распорки только после окончательного закрепления балок и укладки плит покрытия.

Балки покрытия устанавливают на оголовки колонн, выверяя их положение в плане по рискам разбивочных осей, нанесенным на опорах.

Для окончательного закрепления балок в проектное положение закладные детали их в каждом опорном узле приваривают к опорным плитам.

Монтаж плит покрытия.

Монтаж плит покрытия ведется совместно с установкой балок покрытия, но с небольшим отставанием. Установка плит в проектное положение осуществляется от края к середине.

Перед монтажом плиты укладывают штабелями между колоннами. Для строповки плит покрытия применяют чаще всего четырехветвевые стропы. Перед подъемом плиты снабжаются инвентарным ограждением. У крайних плит это ограждение остается на весь период работ, у остальных плит его снимают после установки смежной плиты.

Крепятся плиты при помощи сварки закладных деталей. Первая плита приваривается во всех 4 точках, последующие – не менее чем в 3 точках. Временная приварка плит покрытия сваркой не допускается, по этому их приваривают сразу согласно проекту.

Балки покрытия и плиты покрытия кран будет монтировать комплексным методом (рис. 5).

Рис. 5. Схема монтажа стропильных ферм и плит покрытия
