Достоинства термоэлектрических термометров

1. Достаточно высокая точность измерения температуры.

2. Возможность централизованного дистанционного контроля температуры путем соединения нескольких термометров через переключатель к одному вторичному прибору.

3.Возможность автоматической записи измеряемой температуры с помощью самопишущего прибора.

4. Достаточно широкий диапазон измеряемых температур (–200 ÷ +2500 ⁰С).

Содержание работы

1. Изучить принцип измерения температуры термоэлектрическим способом.

2. Ознакомиться с типами, конструкцией термоэлектрических преобразователей и их характеристиками.

3. Изучить принцип действия и устройство магнитоэлектрического милливольтметра, схему устройства КТ.

4. Поверить преобразователи ХА и ХК и сделать вывод о их пригодности к эксплуатации.

Описание экспериментальной установки и методика проведения экспериментов

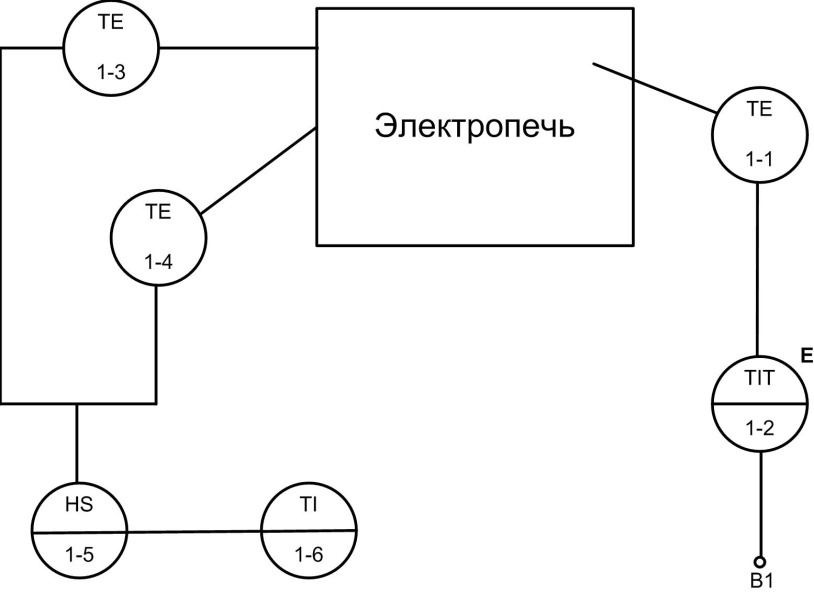

Принципиальная функциональная схема поверки термоэлектрических преобразователей приведена на рис. 7 (в обозначениях, принятых ГОСТ 21.404-85).

Рис. 7. Функциональная схема поверки

термоэлектрических преобразователей

Температуру в печи и скорость ее нагрева устанавливают вращением рукояти лабораторного автотрансформатора 1. Поверяемые преобразователи ХА (поз.1-3) и ХК (поз.1-4) через переключатель П (1-5) выведены на милливольтметр 2 (поз.1-6). Температура свободных концов термоэлектропреобразователей измеряется термоэлектрическим термометром и отображается на зеленом индикаторе цифрового прибора ТРМ 200 (3), который находится на щите установки (рис. 8). Поверка преобразователей производится по показаниям прибора 3 (поз.1-2) – универсального цифрового прибора ТРМ 200, принимающего сигналы напряжения постоянного тока от преобразователя типа ХА и ХК (поз. 1-1).

Рис. 8. Внешний вид лицевой панели стенда

Показания цифрового прибора 3 принимаются за действительные значения температуры в печи.

Моменты снятия показаний определяются визуально по прибору 3. Полученные результаты измерений заносят в таблицу 3.

Порядок выполнения работы

1. Подать питание на цифровой прибор 3 включением переключателя П1 на лицевой панели стенда и на нагревательный элемент печи – включением переключателя П2.

2. Плавно поворачивая рукоятку ЛАТРа 1 по часовой стрелке, установить его указатель на отметке 100-120 В.

3. При температурах, заданных преподавателем, по показаниям прибора 3, произвести замеры ТЭДС термопар ХА и ХК. Для этого при каждой из указанных температур обе термопары с помощью переключателя П поочередно присоединить к милливольтметру 2. результаты измерений занести в графу 3 табл.3.

4. По зеленому индикатору прибора определить температуру свободных концов термоэлектрических преобразователей. Результаты занести в графу 4 табл. 3.

5. Вывести рукоятку ЛАТРа против часовой стрелки, снизив ток до нуля. Выключить переключатели П2 и П1.
