Характеристики барьеров искробезопасности (бис) фирмы elcon instruments

Все БИС являются активными (имеют гальваническую развязку) и габарит (ширина- высота-глубина): 8х92х112мм – одноканальные и 16х92х112мм – двухканальные БИС с монтажом на стандартную 35 мм DIN-рейку (рис.7) в безопасной зоне (!)

Подключение кабеля с помощью винтовых клемм, провода до 2,5мм².

Рис.6. Вид БИС, смонтированных на DIN-рейке

Предельные условия окружающей среды:

Рабочая температура: от 0 до 60 °С .

Температура хранения: от -20 до +70 °С .

Относительная влажность: 5 - 90 % без конденсации (до +35 °С).

А. Для связи аналоговых датчиков с контроллером

БИС D301.

БИС принимает входной сигнал от термопары (в т.ч. заземлённой), термометра сопротив­ления (2-х, 3-х или 4-х проводного), потенциометра, источников напряжения мВ или Вольт, источников тока мА, находящихся в опасной зоне, и преобразует его в линеа­ризованный, полностью изолированный аналоговый сигнал в безопасной зоне (рис.7).

Микропроцессор даёт возможность пользователю провести конфигурирование барьера (выбрать вид входного сигнала, ди­апазоны входов/выходов, направление изменения выходного сигнала при поврежде­нии цепи датчика, а также другие параметры) с помощью DIP микропереключателей и через последовательный порт RS-232.

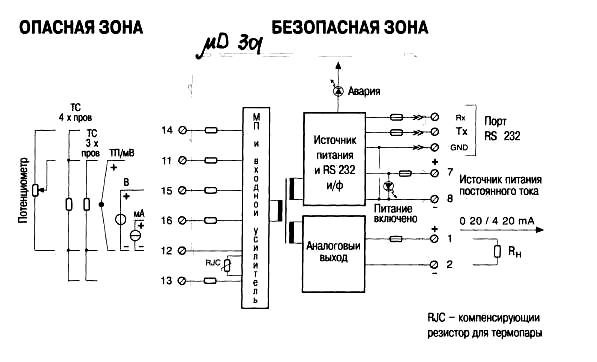

Рис.7. Структурная схема БИС D301

БИС требует источника постоянного тока 24В (потребляемый ток 55мА) и принимает сигналы от термопар типа B, E, J, K, L, N, R, S и Т, обеспечивая компенсацию холодного спая. Кроме того, БИС принимает сигналы от платиновых Pt100 и никелевых Ni100 термометров сопротивления, а также сигналы токовых датчиков –20 … +20мА и датчиков напряжения –10 … +10В. Выход – 4-20мА; погрешность 0,1 – 0,2%.

БИС D325 (повторитель аналогового входного сигнала, одноканальный)

Модуль обеспечивает полностью независимое (изолированное от земли и дру­гих цепей) питание искробезопасного токового датчика или источника тока, находящихся в опасной зоне. Входной сигнал воспроизводится в безопасной зоне на нагрузке. Совместим с интеллектуальными датчиками и обеспечивает возмож­ность двусторонней передачи сигналов через выход безопасной зоны (рис8).

БИС требует источника постоянного тока 24В (потребляемый ток 50мА)

Вход – напряжение, подаваемое на датчик и линию, - 15,5В при 20мА).

Выход - 4 –20мА или 1-5В (по выбору пользователя, на внутреннем шунте);

приведенная погрешность 0,1%.

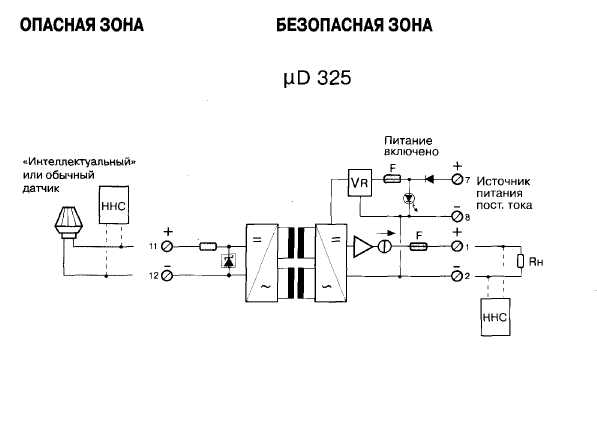

Рис.8. Структурная схема БИС D325

БИС D326 (повторитель аналогового входного сигнала, двухканальный)

Модуль БИС D326 фактически представляет собой два модуля БИС D325, размещенных в одном корпусе двойной ширины. Каждый канал имеет характеристики, аналогичные модулю БИС D325, структурная схема модуля приведена на рис.9.

Б. Для связи аналоговых выходов контроллера с полевыми устройствами

БИС D333.

Ретранслирует входной сигнал 4-20 мА от контроллера или других управляющих устройств для управления электропневматическими преобразователями, электроприводами клапанов и дисплеями, находящимися в опасной зоне.

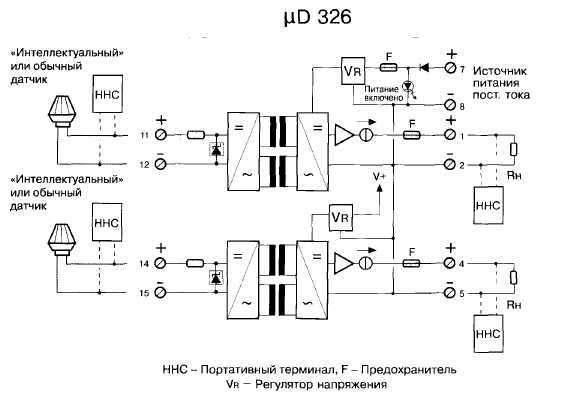

Рис.9. Структурная схема БИС D326

Канал получает питание от контура управляющего сигнала (рис.10), при этом падение напряжения при токе 20 мА составляет только 7 В.

БИС D333 разработаны для прикладных задач, требующих высокой надёжности, где постоянно контролируется состояние линии на предмет таких неис­правностей, как обрыв полевых кабелей. Обрыв идентифицируется по высокому сопротивлению цепи (ток мень­ше 0,8 мА) на выходе контроллера, что позволяет осу­ществлять постоянный контроль состояния линии. Конфигурация с питанием от контура управляющего сигнала гарантиру­ет безаварийную работу в случае повреждения источника питания или управляемого элемента.

Вход – питание от контура управляющего сигнала 7-30В с защитой от неправильного подключения источника; ток – 4-20мА.

В ыход – 4 –20мА, погрешность 0,2%

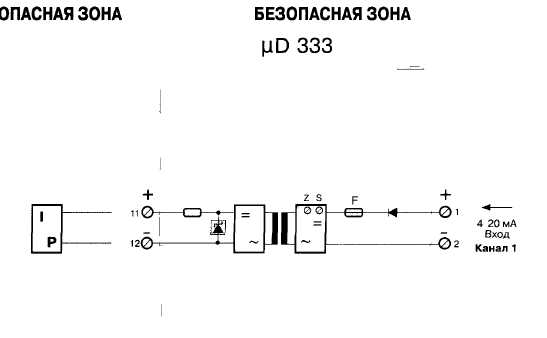

Рис.10. Структурная схема БИС D333

БИС D334.

Модуль БИС D334 фактически представляет собой два модуля БИС D333, размещенных в одном корпусе двойной ширины. Каждый канал имеет характеристики, аналогичные модулю БИС D333, при этом входы и выходы первого канала выведены на те же клеммы, что и у модуля БИС D333, а входы и выходы второго канала – на клеммы 4-5 и 14-15 соответственно.

БИС D337

Модуль БИС D337 аналогичен модулю БИС D333, но требует автономного источника питания в безопасной зоне 24В, 40мА. При этом из-за низкого входного сопротивления один источник может использоваться для питания нескольких каналов и самих БИС (как показано на рис.11 для модуля БИС D338 – удвоенного модуля БИС D337). В остальном характеристики модуля совпадают с характеристиками БИС D333.

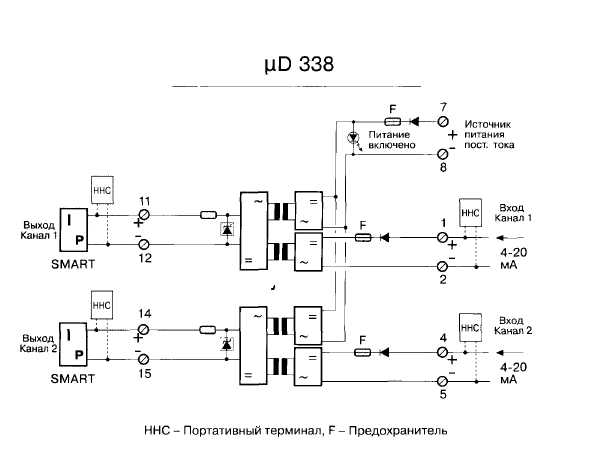

Рис.11. Структурная схема БИС D338

БИС mD338.

Модуль БИС mD338 фактически представляет собой два модуля БИС mD337, размещенных в одном корпусе двойной ширины. Каждый канал имеет характеристики, аналогичные модулю БИС mD337, при этом входы и выходы первого канала выведены на те же клеммы, что и у модуля БИС mD337 (см.рис.11).
