4.7. Оптические кабели ооо «Оптен»
ООО «Оптен» выпускает оптические кабели по ТУ 3587-009-48973982-2000.
Маркообразование и кодовое обозначение
Марка оптических кабелей определяется конструкцией центрального силового элемента, внутренней оболочки и наружным покровом.
Обозначение марки состоит из трех индексов. В кодовом обозначении ОК эти индексы соответствуют пятой, шестой и седьмой позициям: пятая позиция соответствует типу центрального силового элемента, шестая — типу внутренней оболочки, седьмая — типу наружного покрова.
Стандартное кодовое
обозначение марок ОК содержит двадцать
две позиции
которые при необходимости могут быть
дополнены еще тридцатью пятью позициями
(рис. 4.19). В позициях
всегда ставятся буквы ОПН (латинскими
OPN)
— сокращенное обозначение производителя
«Оптен». В позициях
всегда
ставится тире. В позициях
— всегда ставится наклонная черта. В
позиции
Х28
всегда ставится знак двоеточие.
Рис. 4.19. Структура кодового обозначения марок кабелей
Запись кодового обозначения ОК различных марок, выпускаемых по техническим условиям, при его заказе и в документации другого изделия должна соответствовать следующим примерам.
Пример 1. Кабель с длительно допустимым растягивающим усилием 7,0 кН; 36 стандартных одномодовых оптических волокон; диэлектрический центральный силовой элемент, вокруг которого наложен повив из шести оптических модулей (по шесть ОВ в каждом); внутренняя полиэтиленовая оболочка; наружный покров из однослойной брони (стальные проволоки); наружная полиэтиленовая оболочка:
ОПН-ДПС-06-036Е06-7,0 ТУ 3587-009-48973982-2000.
Пример 2. Кабель с длительно допустимым растягивающим усилием 7,0 кН; 12 ОВ (шесть одномодовых ОВ и шесть многомодовых градиентных ОВ — 62,5 мкм); диэлектрический центральный силовой элемент, вокруг которого наложен повив из двух оптических модулей и четырех изолированных медных жил:
ОПН-ДПС-06-012Х06-7,0-М4-Х:006Е/006М ТУ 3587-009-48973982-2000.
Марки кабелей и рекомендуемые условия прокладки приведены в табл. 4.43.
Таблица 4.43. Марки кабелей и рекомендуемые условия прокладки
Марка кабеля |
Конструктивные элементы, образующие марку кабеля |
Рекомендуемые условия прокладки |
ДПО (DPO) |
Диэлектрический ЦСЭ, полиэтиленовая оболочка |
В кабельной канализации, блоках, трубах (включая метод пневмопрокладки), а также в качестве кабеля, присоединяемого (клипсами, обмоткой лентой, навиванием и т.п.) к внешним несущим силовым элементам (тросам, проводам и т.п.) |
СПО (СРО) |
Стальной ЦСЭ, полиэтиленовая оболочка |
То же, что ДПО, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ДВО (DVO) |
Диэлектрический ЦСЭ, оболочка из материала повышенной теплостойкости |
То же, что ДПО, но при повышенных требованиях по теплостойкости оболочки |
ДНО (DNO) |
Диэлектрический ЦСЭ, оболочка из материала, не распространяющего горение |
Внутри зданий, в тоннелях и коллекторах |
СНО (CNO) |
Стальной ЦСЭ, оболочка из материала, не распространяющего горение |
То же, что ДНО, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ДГО (DGO) |
Диэлектрический ЦСЭ, оболочка из галогенонесодержащего материала, не распространяющего горение |
То же, что ДНО, но при наличии требований по невыделению галогенов при горении |
СГО (CGO) |
Стальной ЦСЭ, оболочка из галогенонесодержащего материала, не распространяющего горение |
То же, что ДГО, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ТОС (ТОС) |
Одномодульный оптический сердечник трубчатого типа, наружный покров из однослойной брони (из стальных проволок), наружная полиэтиленовая оболочка |
В грунтах всех групп при прокладке в открытую траншею, групп 1-3 при прокладке ножевым кабелеукладчиком (кроме грунтов, подверженных мерзлотным деформациям). В кабельной канализации, трубах, блоках, при наличии особо высоких требований по механической устойчивости |
ТОН (TON) |
Одномодульный оптический сердечник трубчатого типа, наружный покров из однослойной брони (из стальных проволок), наружная оболочка из материала, не распространяющего горение |
Внутри зданий. В тоннелях и коллекторах |
ТОГ (TOG) |
Одномодульный оптический сердечник трубчатого типа, наружный покров из однослойной брони (из стальных проволок), наружная оболочка из галогеносодержащего материала, не распространяющего горение |
То же, что ТОН, но при наличии требований по не выделению галогенов при горении |
ДПС (DPC) |
Диэлектрический ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из однослойной брони (из стальных проволок), наружная полиэтиленовая оболочка |
В грунтах всех групп, в кабельной канализации, ЗПТ, блоках, при наличии особо высоких требований по механической устойчивости. По мостам и эстакадам |
СПС (СРС) |
Стальной ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из однослойной брони (из стальных проволок), наружная полиэтиленовая оболочка |
То же, что ДПС, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ДПН (DPN) |
Диэлектрический ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из однослойной брони (из стальных проволок), наружная оболочка из материала, не распространяющего горение |
Внутри зданий, в тоннелях и коллекторах |
СПН (CPN) |
Стальной ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из однослойной брони (из стальных проволок), наружная оболочка из материала, не распространяющего горение |
То же, что ДПН, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ДПГ (DPG) |
Диэлектрический ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из однослойной брони (из стальных проволок), наружная оболочка из галогеносодержащего материала, не распространяющего горение |
То же, что ДПН, но при наличии требований по невыделению галогенов при горении |
СПГ (CPG) |
Стальной ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из однослойной брони (из стальных проволок), наружная оболочка из галогеносодержащего материала, не распространяющего горение |
То же, что ДПГ, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ДАС (DAC) |
Диэлектрический ЦСЭ, двухслойная внутренняя оболочка из водоблокирующего слоя из алюминиевой ленты с полимерным покрытием и полиэтиленового слоя, наружный покров из однослойной брони (из стальных проволок), наружная полиэтиленовая оболочка |
То же, что ДПС, включая болота и неглубокие, несудоходные реки |
САС (САС) |
Стальной ЦСЭ, двухслойная внутренняя оболочка из водоблокирующего слоя из алюминиевой ленты с полимерным покрытием и полиэтиленового слоя, наружный покров из однослойной брони (из стальных проволок), наружная полиэтиленовая оболочка |
То же, что ДАС, исключая условия с высоким уровнем внешних электромагнитных воздействии |
ДОМ (DOM) |
Диэлектрический ЦСЭ, наружный покров из несущих силовых элементов (из диэлектрических стержней), наружная полиэтиленовая оболочка |
Для подвески на опорах ВЛС, контактной сети эл.ж.д. и на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля до 12 кВ |
ДПМ (DPM) |
Диэлектрический ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из несущих силовых элементов (из диэлектрических стержней), наружная полиэтиленовая оболочка |
То же, что ДОМ, но при наличии требований по повышенной герметичности, включая условия прокладки ДПС |
ДОК (DOK) |
Диэлектрический ЦСЭ, наружный покров из несущих силовых элементов (из диэлектрических стержней), наружная оболочка из дугостойкого материала |
То же, что ДОМ, но в точках с максимальной величиной потенциала электрического поля до 25 кВ |
ДПК (DPK) |
Диэлектрический ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из несущих силовых элементов (из диэлектрических стержней), наружная оболочка из дугостойкого материала |
То же, что ДПМ, но в точках с максимальной величиной потенциала электрического поля до 25 кВ |
ДА2 (DA2) |
Диэлектрический ЦСЭ, двухслойная внутренняя оболочка из водоблокирующего слоя из алюминиевой ленты с полимерным покрытием и полиэтиленового слоя, наружный покров из двухслойной брони (из стальных проволок), наружная полиэтиленовая оболочка |
В грунтах всех групп, в районах с активными проявлениями мерзлотно-грунтовых процессов, судоходные реки и глубокие водные преграды |
ДОТ (DOT) |
Диэлектрический ЦСЭ, наружный покров из усиливающих элементов (из высокомодульных прядей), наружная полиэтиленовая оболочка |
То же, что ДОМ |
ДПТ (DPT) |
Диэлектрический ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из несущих силовых элементов (из высокомодульных прядей), наружная полиэтиленовая оболочка |
То же, что ДОТ, но при наличии требований по повышенной герметичности |
ДПР (DPR) |
Диэлектрический ЦСЭ, внутренняя полиэтиленовая оболочка, наружный покров из несущих силовых элементов (из высокомодульных прядей), наружная оболочка из дугостойкого материала |
То же, что ДПТ, но в точках с максимальной величиной потенциала электрического поля до 25 кВ |
Конструкция ОК
Основными конструктивными элементами, определяющими конструкцию ОК, являются:
оптический сердечник и центральный силовой элемент;
внутренняя оболочка;
наружный покров, включающий наружную оболочку.

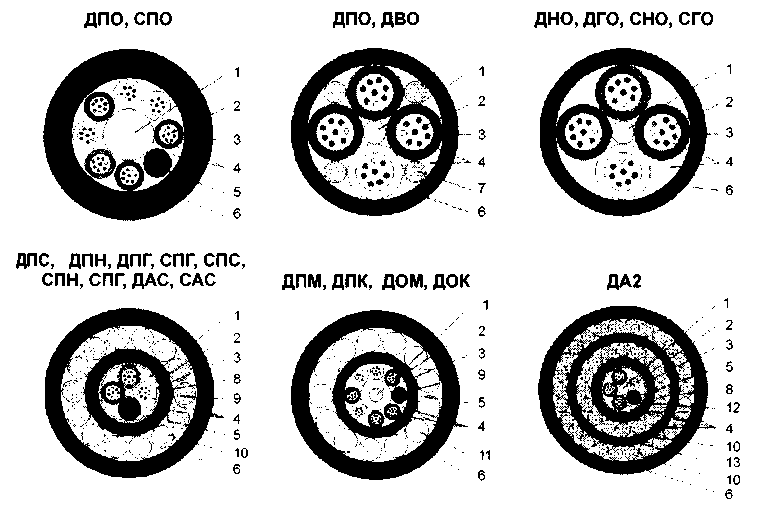

Поперечные разрезы ОК с многомодульным и одномодульным оптическими сердечниками приведены на рис. 4.20 и 4.21.
Применяются две конструкции оптического сердечника:
многомодульный оптический сердечник с ОМ трубчатого типа;
одномодульный оптический сердечник с центральным ОМ трубчатого типа.
Все марки ОК, кроме ТОС, ТОН, ТОГ, имеют многомодульный оптический сердечник. Оптические кабели марок ТОС, ТОН, ТОГ имеют одномодульный оптический сердечник. Конструктивные элементы, входящие в оптический сердечник, материал элементов, их количество и конструктивные размеры приведены в табл. 4.44...4.46.
1 - центральный силовой элемент (Д-диэлектрический, С-стальной);
2 - оптическое волокно; 3 - полимерная трубка; 4 – гидрофобный компаунд; 5 - кордель заполнения; 6 - наружная оболочка; 7 - элементы заполнения (могут отсутствовать);
8 - алюминиевая лента с полимерным покрытием (ДАС, САС); 9 - внутренняя полиэтиленовая оболочка (отсутствует у ДОМ, ДОК, ДОТ); 10 - броня из стальных оцинкованных проволок; 11 - повив из диэлектрических стержней; 12 - полиэтиленовый слой; 13 - промежуточная полиэтиленовая оболочка (может отсутствовать); 14 - повив из арамидных прядей
Р
ис.
4.21. Конструкция ОК с одномодульным
оптическим сердечником с центральным
ОМ трубчатой типа марок ТОС, ТОН, ТОГ:
1 - полимерная трубка; 2 - оптическое волокно; 3 - броня из стальных оцинкованных проволок; 4 - гидрофобный компаунд;
5 - наружная оболочка: полиэтиленовая - ТОС; из материала не распространяющего горение - ТОН; из галогеносодержащего материала, не распространяющего горение - ТОГ
Таблица 4.44. Оптический сердечник
Элемент сердечника |
Конструкция, материал |
Конструктивные размеры |
Многомодульный оптический сердечник |
||
Центральный силовой элемент |
Конструктивно выполняется двух типов: стержень (пруток) круглого сечения из стеклопластика; стальная проволока круглого сечения. Поверх может быть наложена пластмассовая оболочка для оптимального заполнения сечения ОК |
Диаметр зависит от числа элементов в повиве |
Оптический модуль |
Конструктивно выполняется в виде трубки из полибутилентерефталатных композиций или аналогичных пластмасс, внутри которой располагается от 1 до 12 ОВ. Свободное внутренне пространство заполнено гидрофобным компаундом |
Толщина стенки не менее 0,3 мм. Наружный диаметр трубки: 2,0±0,2 мм при 4 ОВ; 2,2±0,4 мм при 8 ОВ; 2,5±0,4 мм при 12 ОВ |
Кордель заполнения |
Стержень (пруток) круглого сечения из полиэтилена или другого полимерного материала |
Наружный диаметр и допустимые отклонения стержня (прутка) должны соответствовать требованиям на трубку с ОВ (оптический модуль) |
Оптическое волокно |
Шесть типов: стандартное одномодовое, Рек. МСЭ-Т G.652; одномодовое, Рек. МСЭ-Т G.653; одномодовое, Рек. МСЭ-Т G.655; одномодовое с расширенной полосой частот; многомодовое градиентное, Рек. МСЭ-Т G.651; многомодовое градиентное с диаметром сердцевины 62,5 мкм. В оптическом модуле предусмотрена различная расцветка ОВ. Сочетание цветов одинаковое в разных оптических модулях и в каждой партии ОК, поставляемой в один адрес |
В соответствии с Рек. МСЭ-Т G.651...G.653 и G.655 |
Медные жилы |
В качестве материала применяется медная проволока. Изоляция жил полиэтиленовая |
Номинальный диаметр медных жил 1,2 мм. Номинальная толщина изоляции не мене 0,3 мм. Нижнее предельное отклонение толщины изоляции — минус 0,1 мм |
Повив сердечника |
Оптический сердечник формируется из повива оптических модулей, корделеи заполнения и медных жил (при необходимости). Повив оптического сердечника скрепляется обмоткой из стеклонитей, или текстильных и полимерных нитей. Свободное внутренне пространство заполнено гидрофобным компаундом |
Наружный диаметр оптического сердечника соответствует табл. 4.45 |
Одномодульный оптический сердечник |
||
Центральный оптический модуль |
Конструктивно выполнен в виде одно- или двухслойной полимерной трубки с ОВ и гидрофобным компаундом. В качестве материала для трубки используются полиамидные, полибутилентерефталатные или аналогичные по свойствам полимерные композиции |
Конструктивные параметры соответствуют табл. 4.46 |
Оптическое волокно |
Применяются те же шесть типов ОВ как в многомодульном оптическом сердечнике, количество ОВ от 2 до 48. ОВ могут быть сгруппированы в пучки от 2 до 12 в каждом. Пучки обматываются цветными маркировочными лентами. ОВ в трубке или в пучках различают по расцветке. Сочетание цветов одинаковое при поставках в один адрес. Продольная герметичность обеспечивается путем заполнения гидрофобным компаундом |
В соответствии с Рек. МСЭ-Т G.651...G.653 и G.655 |
Таблица 4.45. Наружный диаметр сердечника
Номинальный диаметр ОМ, мм |
Наружный диаметр сердечника, мм, не более, при числе элементов в повиве сердечника |
||||||||
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
2,0 |
5,1 |
5,7 |
6,3 |
6,9 |
7,4 |
8,1 |
8,7 |
9,4 |
10,0 |
2,2 |
6,2 |
6,9 |
7,6 |
8,3 |
9,1 |
9,8 |
10,4 |
10,8 |
11,2 |
2,5 |
6,9 |
7,7 |
8,5 |
9,3 |
10,2 |
11,0 |
11,8 |
12,2 |
12,6 |
Таблица 4.46. Конструктивные параметры полимерной трубки
Количество ОВ |
Наружный диаметр трубки, мм |
Толщина трубки, не менее, мм |
2...8 |
2,9 + 0,2 |
0,4 |
10...16 |
4,0 + 0,3 |
0,6 |
18...24 |
5,0 + 0,35 |
0,75 |
26...48 |
6,0 + 0,4 |
0,9 |
Конструктивные элементы, накладываемые поверх оптического сердечника, и конструкция наружного покрова приведены в табл. 4.47, 4.48.
Таблица 4.47. Внутренняя оболочка
Внутренняя оболочка |
Конструкция, материал |
Конструктивные размеры |
Тип А |
Два слоя: первый — водоблокирующая алюминиевая лента, наложенная продольно с перекрытием с одно- или двухсторонним полиэтиленовым покрытием; второй — полиэтиленовая оболочка |
Толщина алюминия от 50 до 200 мкм. Толщина оболочки не менее 0,8 мм |
Тип П |
Оболочка из полиэтилена |
Толщина оболочки не менее 0,6 мм |
Тип Н |
Сплошной слой материала, не распространяющего горение |
Толщина оболочки не менее 0,6 мм |
Тип Г |
Сплошной слой галогеносодержащего материала, не распространяющего горение |
Толщина оболочки не менее 0,6 мм |
Тип В |
Сплошной слой материала повышенной теплостойкости |
Толщина оболочки не менее 0,6 мм |
Тип О |
Без внутренней оболочки |
— |
Примечание. Для всех типов внутренних оболочек: нижнее предельное отклонение — минус 10% от номинального значения; верхнее предельное отклонение — плюс 20% от номинального значения. |
Таблица 4.48. Наружный покров
Наружный покров |
Конструкция, материал |
Конструктивные размеры |
Тип С |
Два слоя: первый — повив из стальных оцинкованных проволок. Скреплен обмоткой полимерными нитями или полимерными лентами. Пустоты в повиве стальных проволок заполнены гидрофобным компаундом; второй — полиэтиленовая оболочка |
Диаметр проволок зависит от условий применения ОК. Толщина оболочки не менее 2,0 мм |
Тип Н |
Два слоя: первый — повив из стальных оцинкованных проволок. Скреплен обмоткой полимерными нитями или полимерными лентами. Пустоты в повиве стальных проволок заполнены гидрофобным компаундом; второй — материал, не распространяющий горение |
|
Тип Г |
Два слоя: первый — повив из стальных оцинкованных проволок. Скреплен обмоткой полимерными нитями или полимерными лентами. Пустоты в повиве стальных проволок заполнены гидрофобным компаундом; второй — галогеносодержащий материал, не распространяющий горение |
Диаметр проволок зависит от условий применения ОК.
Толщина оболочки не менее 2,0 мм |
Тип М |
Два слоя: первый — повив несущих силовых элементов из круглых диэлектрических стержней. Может быть скреплен обмоткой полимерными нитями или полимерными лентами. Пустоты в повиве стальных проволок заполнены гидрофобным компаундом; второй — полиэтиленовая оболочка |
Диаметр проволок зависит от условий применения ОК.
Толщина оболочки не менее 1,7 мм |
Тип К |
Два слоя: первый — повив несущих силовых элементов из круглых диэлектрических стержней. Может быть скреплен обмоткой полимерными нитями или полимерными лентами. Пустоты в повиве стальных проволок заполнены гидрофобным компаундом; второй — наружная оболочка из дугостойкого материала |
Диаметр проволок зависит от условий применения ОК.
Толщина оболочки не менее 1,7 мм |
Тип 2 |
Три слоя: первый — повив стальных оцинкованных проволок; второй — повив стальных оцинкованных проволок. Между повивами может быть наложена промежуточная оболочка из полиэтилена. Может быть скреплен обмоткой полимерными нитями или полимерными лентами. Пустоты в повиве стальных проволок заполнены гидрофобным компаундом; третий — наружная оболочка из полиэтилена |
Диаметр проволок зависит от условий применения ОК. Диаметр проволок зависит от условий применения ОК.
Толщина оболочки не менее 1,7 мм |
Тип Т |
Два слоя: первый — повив несущих силовых элементов из высокомолекулярных прядей. На повив может быть нанесен слой адгезива; второй — наружная оболочка из полиэтилена |
Толщина оболочки не менее 1,7 мм |
Тип Р |
Два слоя: первый — повив несущих силовых элементов из высокомолекулярных прядей. На повив может быть нанесен слой адгезива; второй — наружная оболочка из дугостойкого материала |
Толщина оболочки не менее 1,7 мм |
Технические параметры
Конструктивные параметры ОК с многомодульным оптическим сердечником приведены в табл. 4.49; 4.50.
Таблица.4.49. Наружный диаметр кабелей, содержащих от 4 до 12 элементов в повиве оптического сердечника
Марка кабеля |
Наружный диаметр ОК при номинальном диаметре ОМ, мм |
||
2,0 |
2,2 |
2,5 |
|
ДПО, СПО, ДВО, ДНО, СНО, ДТО, СГО |
11,0…16,0 |
11,5…17,0 |
12,5…19,0 |
ДПС, СПС, ДПН, СПН, ДПГ, СПГ, ДАС, САС |
20,0...25,0 |
20,5…26,0 |
21,5…27,5 |
ДОМ, ДОК |
16,5…23,0 |
17,5…23,5 |
18,5…24,5 |
ДПМ, ДПК |
17,5…23,5 |
18,0…24,0 |
19,0…25,0 |
ДА2 |
26,5…31,5 |
27,0…32,5 |
27,5…33,5 |
дот |
15,0…20,0 |
15,5…21,5 |
16,5…22,5 |
ДПТ, ДПР |
15,5…20,5 |
16,0…22,0 |
17,0…22,5 |
Таблица 4.50. Конструктивные параметры ОК с многомодульным оптическим сердечником
Марка кабеля |
Количество элементов в сердечнике, шт |
Максимальное количество OB в ОМ, шт |
Количество OB в ОК, шт |
Максимальная масса, кг/км |
ДПО, ДВО |
8 |
12 |
96 |
150 |
ДГО |
8 |
12 |
96 |
171 |
ДНО |
8 |
12 |
96 |
182 |
СПО |
8 |
12 |
96 |
169 |
СГО |
8 |
12 |
96 |
190 |
СНО |
8 |
12 |
96 |
200 |
ДПС, СПС |
8 |
12 |
96 |
625 |
ДПГ, СПГ |
8 |
12 |
96 |
671 |
ДПН, СПН |
8 |
12 |
96 |
690 |
ДАС |
5 |
12 |
60 |
790 |
САС |
5 |
12 |
60 |
794 |
ДА2 |
5 |
12 |
60 |
2022 |
ДОМ |
8 |
12 |
96 |
409 |
ДОК |
8 |
12 |
96 |
424 |
ДПМ |
8 |
12 |
96 |
519 |
ДПК |
8 |
12 |
96 |
538 |
ДОТ |
4 |
8 |
32 |
50 |
ДПТ |
8 |
12 |
96 |
239 |
ДПР |
8 |
12 |
96 |
251 |
Конструктивные параметры ОК с одномодульным оптическим сердечником приведены в табл. 4.51; 4.52.
Таблица 4.51. Наружный диаметр кабелей
Марка кабеля |
Диаметр, мм, при количестве ОВ |
|||
8 |
16 |
24 |
48 |
|
ТОС, ТОН, ТОГ |
10 |
11 |
13 |
14 |
Таблица 4.52. Конструктивные параметры ОК с одномодульным оптическим сердечником
Марка кабеля |
Количество элементов в сердечнике, шт |
Максимальное количество ОВ в трубке, шт |
Количество ОВ в ОК, шт |
Максимальная масса, кг/км |
тос |
1 |
16 |
16 |
185 |
тог |
1 |
16 |
16 |
201 |
тон |
1 |
16 |
16 |
209 |
Строительная длина ОК с многомодульным и одномодульным оптическими сердечниками не менее 2000 м. Электрические, механические и климатические параметры приведены в табл. 4.53...4.55.
Таблица 4.53. Электрические параметры
Параметр |
Ед. изм. |
Значение |
Объект нормирования |
Марка ОК |
Электрическое сопротивление изоляции цепей, не менее |
МОм·км |
10000 |
«ЦСЭ-жила», жила-жила», «жила-оболочка», «оболочка-броня» |
Кроме марок ДВО, ДОМ,ДПМ,ДОК, ДПК,ДОТ,ДПТ,ДПР |
Электрическое сопротивление постоянному току, не менее |
Мом·км |
2000 |
Между металлическими элементами (броней) и землей (водой) |
Все марки |
Электрическое сопротивление жил, не более |
Ом/км |
Не более 16 |
Жилы |
Кроме марок ДВО, ДОМ, ДПМ, ДОК, ДПК,ДОТ,ДПТ,ДПР |
Испытательное напряжение постоянного тока изоляции цепей в течение 2 мин |
кВ |
5 |
«Жила-жила», «пучок жил-остальные металлические элементы» |
Кроме марок ДВО, ДОМ, ДПМ, ДОК, ДПК, ДОТ, ДПТ, ДПР |
Испытательное напряжение наружной оболочки в течение 5 с: переменный ток частотой 50 Гц; постоянный ток |
кВ |
10
20 |
Между соединенными вместе металлическими элементами и землей (водой) То же |
То же
То же |
Испытательный импульсный ток длительностью 60 мкс |
кА |
105 |
Металлические элементы |
Марки ОК с наружным покровом типа С, 2 |
Стойкость к воздействию электрического поля |
кВ |
12 25 |
Наружные ПЭ оболочки |
ДПМ, ДОМ, ДПТ, ДОТ ДПК, ДОК, ДПР |
Таблица 4.54. Механические параметры
Параметр |
Ед. изм. |
Значение |
Марка ОК |
Стойкость к статическим растягивающим усилиям |
кН |
0,1...6,0 3,0...12,0 3,0...80,0 20...80,0 1,5...35,0 |
ДПО, СПО, ДНО, СНО, ДГО, СГО, ДВО ТОС, ТОН, ТОГ ДПС, СПС, ДПН, СПН, ДПГ, СПГ, ДАС САС ДА2 ДОМ, ДПМ, ДОК, ДПК, ДОТ, ДПТ, ДПР |
Стойкость к динамическим растягивающим усилиям |
кН |
На 15% больше, чем статическое |
Все марки |
Таблица 4.54 (окончание)
Параметр |
Ед. изм. |
Значение |
Марка ОК |
Стойкость к раздавливающим усилиям |
кН/см |
0,5 1,0 |
ДПО, СПО, ДВО, ДНО, СНО, ДГО, СГО, ТОС, ТОГ, ДОТ, ДПТ, дпр. Остальные марки |
Стойкость к многократным изгибам |
|
20 циклов изгибов с радиусом, равным 20 номинальным диаметрам кабеля |
Все марки (в нормальных климатических условиях, при температуре минус 30°С). Кроме марок ДНО, СНО, ДГО, СГО, ТОН ТОГ, ДПН, СПН, ДПТ, СПГ (при -10°С) |
Стойкость к статическим изгибам |
|
20 циклов с радиусом, равным 10 номинальным наружным диаметрам ОК |
Все марки |
Стойкость к осевому кручению |
|
10 циклов осевых кручений на угол ±360° на длине 2 м; 10 циклов осевых кручений на угол ±360° на длине 4 м |
ДПО, СПО, ДВО Остальные марки |
Стойкость к удару с начальной энергией |
Дж |
5 10 20 |
ДВО, ДНО, СНО, ДГО, СГО ДПО, СПО Остальные марки |
Стойкость к вибрационной нагрузке |
м/с2 |
При ускорении до 40 в диапазоне частот 10...200 гЦ |
Все марки |
Стойкость к воздействию стоячих волн эоловой вибрации |
|
108 циклов колебаний на длине не менее 40 м |
ДОМ, ДПМ, ДОК, ДПК, ДПТ, ДПР |
Стойкость к избыточному гидростатическому давлению |
МПа |
0,7 |
ДА2 |
Стойкость к водонепроницаемости |
м |
В соответствии с ГОСТ Р МЭК 794-1 при избыточном гидростатическом давлении 9,8 кПа |
Все марки |
Таблица 4.55. Климатические параметры
Параметр |
Ед. изм. |
Значение |
Марка ОК |
Рабочий диапазон температур |
°С |
-4О...+60
-60...+70 |
ДНО, СНО, ДГО, СГО, ТОС, ТОН, ТОГ Остальные марки |
Стойкость к циклической смене температур |
°С |
В диапазоне от низкой до высокой рабочих температур |
Все марки |
Стойкость к воздействию атмосферных осадков, соляного тумана, солнечного излучения |
|
В соответствии с ГОСТ 20.57.406 |
Все марки (кроме ДНО, СНО, ДГО, СГО, ТОС, ТОН, ТОГ, ДПН, СПН) |
Стойкость к воздействию повышенной рабочей температуры |
°С |
До 90° |
ДВО |
Стойкость к не распространению горения |
|
В соответствии с ГОСТ 12176, раздел 2 |
ДНО, СНО, ДГО, СГО, ТОН, ТОГ, ДПН, СПН, ДПГ |
