4.3. Оптические кабели сп зао «офс Связьстрой-1», Волоконно-оптическая кабельная компания
ЗАО «ОФС Связьстрой-1», ВОКК выпускает:
кабели оптические бронированные стальными проволоками. ТУ 3587-001-51702873-00;
кабели оптические бронированные стальной лентой. ТУ 3587-002-51702873-00;
кабели оптические для прокладки в специальных трубах. ТУ 3587-003-51702873-00;
кабели оптические самонесущие. ТУ 3587-004-51702873-00;
кабели оптические подвесные, с несущим тросом. ТУ 3587-005-51702873-00.
Маркообразование и кодовое обозначение
Марка оптических кабелей, бронированных стальными проволоками и стальной лентой, определяется конструкцией центрального силового элемента, брони и наружной оболочки. Обозначение марки состоит из трех индексов. В кодовом обозначении ОК эти индексы соответствуют первой, второй и третьей позициям: первая позиция соответствует типу центрального силового элемента, вторая — типу брони, третья — типу наружной оболочки. Кодовое обозначение ОК разных марок с броней из стальных проволок и стальной ленты содержит семь позиций.

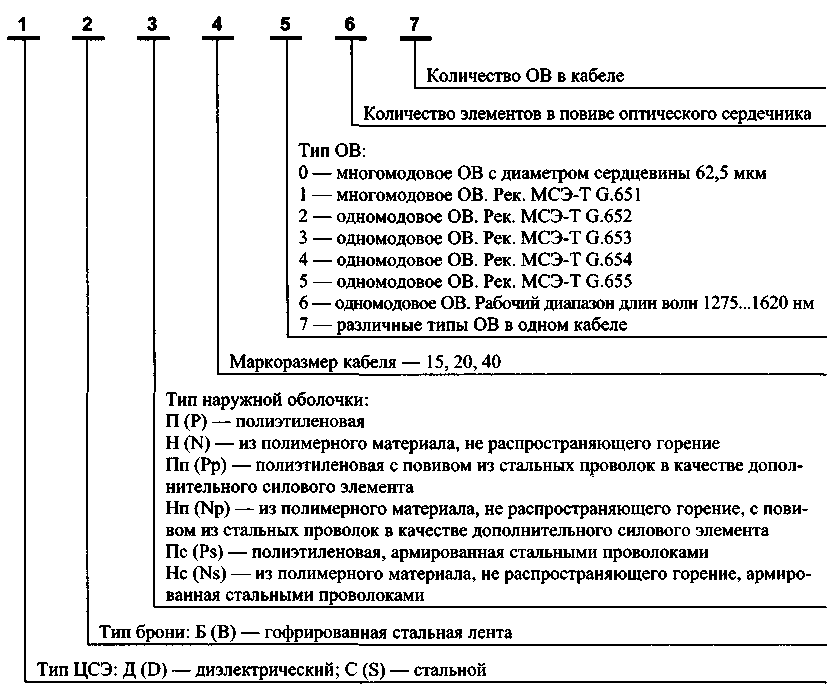

Структура кодового обозначения ОК с броней из круглых стальных проволок приведена на рис. 4.2, с броней из гофрированной стальной ленты — на рис. 4.3.
Рис. 4.2. Структура кодового обозначения ОК с броней из круглых стальных проволок
Рис. 4.3. Структура кодового обозначения ОК с броней из гофрированной стальной ленты
Марка оптических кабелей для прокладки в специальных трубах определяется конструкцией центрального силового элемента и наружной оболочкой, в кодовом обозначении ОК ей соответствуют две позиции: первая позиция — типу центрального силового элемента (диэлектрического или стального), вторая позиция — типу наружной оболочки. Кодовое обозначение ОК для прокладки в специальных трубах содержит шесть позиций (рис. 4.4).
Марка подвесных ОК самонесущих и с несущим тросом определяется конструкцией центрального силового элемента и конструктивным исполнением ОК (самонесущий или с встроенным несущим тросом). Поэтому в кодовом обозначении марка ОК состоит из двух индексов и соответствует первой и второй позициям: первая позиция — типу центрального силового элемента (применяется только диэлектрический центральный силовой элемент и ему соответствует индекс D), вторая позиция — конструктивному исполнению ОК (самонесущий — соответствует индекс С, с встроенным несущим тросом — соответствует индекс Т).
Кодовое обозначение марки подвесных ОК, также как и ОК для прокладки в специальных трубах, содержит шесть позиций.
На рис. 4.5 приведена структура кодового обозначения самонесущего ОК и на рис. 4.6 — с встроенным несущим тросом.
Рис. 4.4. Структура кодового обозначения ОК для прокладки в специальных трубах
Рис. 4.5. Структура кодового обозначения самонесущего ОК
Рис. 4.6. Структура кодового обозначения ОК с встроенным несущим тросом
Запись кодового обозначения ОК различных марок, выпускаемых по техническим условиям, при его заказе и в документации другого изделия должна соответствовать следующим примерам.
Пример 1. Кабель оптический, бронированный стальными проволоками с центральным диэлектрическим силовым элементом; с броней из круглых стальных проволок; с наружной полиэтиленовой оболочкой; длительно допустимое растягивающее статическое усилие 7,0 кН (маркоразмер кабеля 07); одномодовые ОВ (Рек. МСЭ-Т G.652); с шестью элементами в повиве оптического сердечника; с общим количеством ОВ в ОК, равным 12:
ДКП-07-2-6/12 ТУ 3587-001-51702873-00;
DKP-07-2-6/12 TU 3587-001-51702873-00.
Пример 2. Кабель оптический, бронированный стальной гофрированной лентой с центральным стальным силовым элементом; с броней из гофрированной стальной ленты; с наружной полимерной оболочкой, не распространяющей горение; длительно допустимое растягивающее статическое усилие 2,5 кН (маркоразмер 25); многомодовые ОВ с диаметром сердцевины 62,5 мкм; восемь элементов в повиве оптического сердечника; общее количество ОВ в ОК равно 48:
СБН-25-0-8/48 ТУ 3587-002-51702873-00;
SBN-25-0-8/48 TU 3587-002-51702873-00.
Пример 3. Кабель оптический для прокладки в специальных трубах с центральным диэлектрическим силовым элементом; с наружной полиэтиленовой оболочкой; длительно допустимое растягивающее статическое усилие 1,0 кН (маркоразмер 10); одномодовые ОВ (Рек. МСЭ-Т G.652); восемь элементов в повиве оптического сердечника; общее количество ОВ в ОК равно 36:
ДП-10-2-8/36 ТУ 3587-003-51702873-00;
DP-10-2-8/36 TU3587-003-51702873-00.
Пример 4. Кабель оптический самонесущий с центральным диэлектрическим силовым элементом; с встроенными силовыми элементами из повивов упрочняющих арамидных нитей; длительно допустимое растягивающее статическое усилие 25,0 кН (маркоразмер 25); одномодовые ОВ (Рек. МСЭ-Т G.652); шесть элементов в повиве оптического сердечника; общее количество ОВ в ОК равно 12:
ДС-25-2-6/12 ТУ 3587-004-51702873-00;
DS-25-2-6/12 TU 3587-004-51702873-00.
Пример 5. Кабель оптический подвесной, с несущим тросом с центральным диэлектрическим силовым элементом; с встроенным несущим тросом; длительно допустимое растягивающее статическое усилие 20,0 кН (маркоразмер 20); максимально допустимое расстояние между опорами 250 м, одномодовые ОВ (Рек. МСЭ-Т G.652); шесть элементов в повиве оптического сердечника; общее количество ОВ в ОК равно 12:
ДТ-20-2-6/12 ТУ 3587-005-51702873-00;
DT-20-2-6/12 TU 3587-005-51702873-00.
Марки кабелей и рекомендуемые условия прокладки приведены в табл. 4.4
Таблица 4.4. Марки кабелей и рекомендуемые условия прокладки
Марка кабеля |
Конструктивные элементы, образующие марку кабеля |
Рекомендуемые условия прокладки |
ДКП |
Диэлектрический ЦСЭ, броня из повива круглых стальных проволок, наружная полиэтиленовая оболочка |
В грунтах всех групп 1), в кабельной канализации, трубах, блоках, коллекторах |
СКП |
Стальной ЦСЭ, броня из повива круглых стальных проволок, наружная полиэтиленовая оболочка |
В грунтах всех групп, в кабельной канализации, трубах, блоках, коллекторах, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ДКН(СКН) |
Диэлектрический (стальной) ЦСЭ, броня из повива круглых стальных проволок, наружная оболочка из полимерного материала, не распространяющего горение |
В грунтах всех групп, в кабельной канализации, трубах, блоках, коллекторах, при наличии требований пожарной безопасности |
ДКПа, СКПа, ДКВа, СКВа, ДКПа, СКНа |
Диэлектрический (стальной) ЦСЭ, дополнительная оболочка из алюминиевой ленты, броня из повива круглых стальных проволок, наружная полиэтиленовая оболочка |
Для условий повышенной влажности, в заболоченных грунтах, затопляемой канализации и водных преградах |
ДБП |
Диэлектрический ЦСЭ, броня из гофрированной стальной ленты, наружная полиэтиленовая оболочка |
В легких фунтах, в кабельной канализации, трубах, блоках, коллекторах |
СБП |
Стальной ЦСЭ, броня из гофрированной стальной ленты, наружная полиэтиленовая оболочка |
В легких грунтах, в кабельной канализации, трубах, блоках, коллекторах, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ДБН (СБН) |
Диэлектрический (стальной) ЦСЭ, броня из гофрированной стальной ленты, наружная оболочка из полимерного материала, не распространяющего горение |
В кабельной канализации, трубах, блоках, коллекторах, при наличии требований пожарной безопасности |
ДП |
Диэлектрический ЦСЭ, наружная полиэтиленовая оболочка |
В специальных защитных пластмассовых трубах (ЗПТ) |
СП |
Стальной ЦСЭ, наружная полиэтиленовая оболочка |
В специальных ЗПТ, исключая условия с высоким уровнем внешних электромагнитных воздействий |
ДПа (СПа) |
Диэлектрический (стальной) ЦСЭ, дополнительная оболочка из алюминиевой ленты, наружная полиэтиленовая оболочка |
В специальных ЗПТ, для условий долговременного затопления водой |
ДПб (СПб) |
Диэлектрический (стальной) ЦСЭ, дополнительная оболочка из гофрированной стальной ленты, наружная полиэтиленовая оболочка |
В специальных ЗПТ, для условий повышенных раздавливающих нагрузок |
ДН, СН, Дна СНа, ДНб, СНб |
Диэлектрический (стальной) ЦСЭ, в оболочке из материала, не распространяющего горение |
В специальных трубах, при наличии требований пожарной безопасности |
ДС |
Диэлектрический ЦСЭ, самонесущий |
Для подвески на опорах ВЛС, эл.ж.д и ЛЭП, между зданиями и сооружениями, для прокладки по стенам зданий, по мостам и эстакадам |
ДТ |
Диэлектрический ЦСЭ, с несущим тросом |
Для подвески на опорах ВЛС, между зданиями и сооружениями |
Примечание. 1) Группы грунтов в соответствии с СНиП 4.05-91 «Сборник сметных норм и расценок на строительные работы», сборник 1 «Земляные работы». |
||
Конструкция ОК
По стойкости к воздействию статических растягивающих усилий ОК делятся на маркораз-меры, приведенные в табл. 4.5.
Таблица 4.5. Маркоразмеры ОК
Марка ОК |
Маркоразмер ОК |
Бронированный стальными проволоками |
03,07, 20, 80 |
Бронированный стальной лентой: ДБП, СБП, ДБН, СБН ДБПп, СБПп, ДБНп, СБНп ДБПс, СБПс, ДБНс, СБНс |
15,25 25,40 25,40 |
Для прокладки в специальных трубах |
10,15,25 |
Самонесущие |
03, 25, 50 |
Подвесной, с несущим тросом |
03,07,20 |
Во всех конструкциях ОК применяется многомодульный оптический сердечник с ОМ трубчатого типа, который состоит из ЦСЭ и 5... 12 элементов повива — оптических модулей и корд ел ей заполнения (при необходимости).
Другие обязательные конструктивные элементы, определяющие особенности конструкции ОК, приведены в табл. 4.6.
Таблица 4.6. Конструктивные элементы ОК (обязательные)
Конструктивный элемент |
Марка ОК |
||||
Бронированный стальными проволоками |
Бронированный стальной лентой |
Для прокладки в специальных трубах |
Самонесущие |
Подвесные с несущим тросом |
|
Подушка |
+ |
+ |
- |
+ |
- |
Периферийный силовой элемент |
- |
+ |
- |
- |
- |
Броня из круглой стальной оцинкованной проволоки |
+ |
- |
- |
- |
- |
Алюминиевая лента |
- |
+ |
- |
- |
- |
Броня из стальной гофрированной ленты |
- |
+ |
- |
- |
- |
Повив упрочняющих нитей |
- |
- |
- |
+ |
- |
Несущий трос |
- |
- |
- |
- |
+ |
Наружная оболочка |
+ |
+ |
+ |
+ |
+ |
Примечание. Знак «+» — означает наличие обязательного конструктивного элемента в ОК, знак «-» — отсутствие обязательного конструктивного элемента в ОК. |
|||||
Поперечные разрезы оптических кабелей приведены на рис. 4.7.
Конструктивные элементы, входящие в оптический сердечник, приведены в табл. 4.7.
Таблица 4.7. Оптический сердечник
Элемент сердечника |
Конструкция, материал |
Конструктивные размеры |
Центральный силовой элемент |
Стержень (пруток) из диэлектрического материала. Стальная проволока или трос с наложенной поверх полимерной оболочкой |
—
Минимальная толщина стенки оболочки 0,2 мм |
Оптический модуль |
Трубка из полимерного материала, внутри которой располагаются ОВ. Свободное внутреннее пространство заполнено гидрофобным компаундом |
Минимальная толщина стенки трубки: 0,25 мм — для ОМ с наружным диаметром до 2,2 мм; 0,3 мм — то же 2,6 мм; 0,35 мм — то же до 3,0 мм |
Кордель заполнения |
Стержень (пруток) круглого сечения из полимерного материала |
— |
Оптическое волокно |
В оптическом модуле ОВ различают по расцветке, применяются ОВ шести типов (рис. 4.2..4.6) |
— |
Повив из ОМ и корде- леи заполнения |
Повив состоит из 5... 12 элементов ОМ и корделей заполнения (при необходимости). Повив скрепляется обмоткой из двух противоположно намотанных скрепляющих нитей или лент. Свободное внутреннее пространство заполняется гидрофобным компаундом |
|
Примечание. Знак «—» означает, что в ТУ конструктивные размеры не указаны |
||

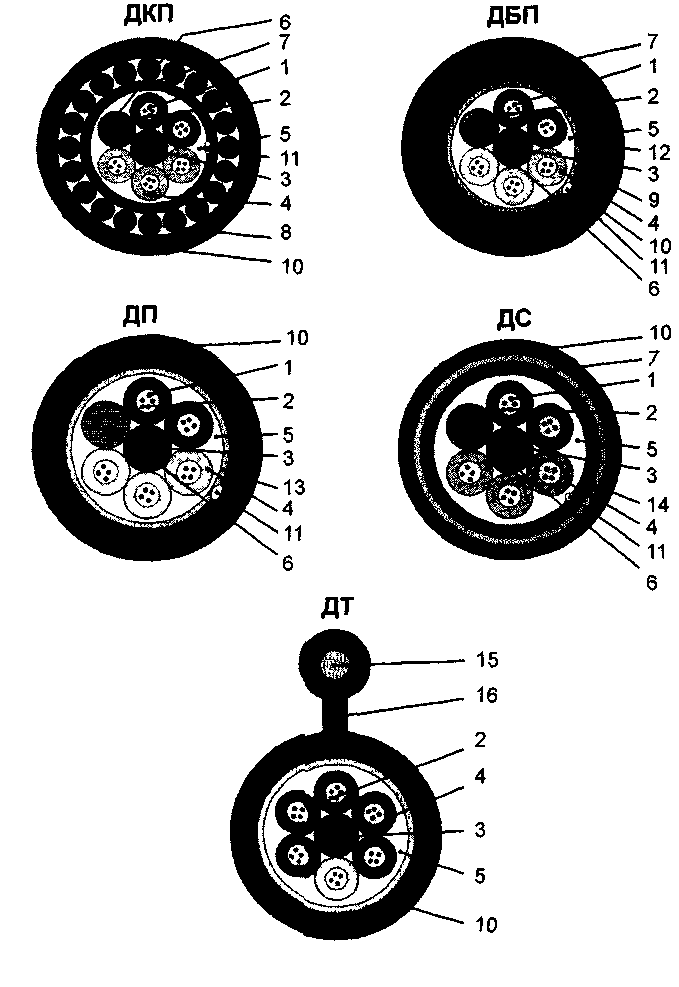

Рис. 4.7. Конструкции ОК с многомодульным оптическим сердечником с ОМ трубчатого типа марок ДКП, ДБП, ДП, ДС и ДТ: 1 — оптическое волокно; 2 — гидрофобный компаунд; 3 — центральный силовой элемент; 4 — полимерная трубка; 5 — гидрофобный компаунд; 6 — кордель заполнения; 7 — внутренняя оболочка; 8 — броня (1 или 2 повива стальных проволок); 9 — броня (стальная гофрированная лента); 10 -- наружная оболочка; 11 — рипкорд; 12 — силовой элемент; 13 — силовой элемент (нити); 14 — силовой элемент(арамидные нити); 15 — несущий трос, 16 — перемычка
Обязательные конструктивные элементы, накладываемые поверх оптического сердечника, приведены в табл. 4.8, а толщина этих элементов — в табл. 4.9.
Таблица 4.8. Конструктивные элементы, наложенные поверх оптического сердечника
Конструктивный элемент |
Конструкция, материал |
Конструктивные размеры |
Подушка |
Выполнена из выпрессованного полиэтилена |
Минимальная толщина подушки должна соответствовать данным табл. 4.9 |
Алюминиевая лента |
Имеет двухстороннее полимерное покрытие, наложенное продольно с перекрытием краев (дополнительный элемент в ОК, бронированных стальными проволоками, и в ОК для прокладки в специальных трубах) |
Толщина основы ленты не менее 0,1 мм |
Броня |
Один или два повива из стальных оцинкованных проволок. Стальная гофрированная лента с односторонним или двухсторонним полимерным покрытием |
Минимальная толщина проволоки должна соответствовать табл. 4.9 Номинальная толщина стальной основы ленты не менее 0,15 мм |
Периферийный силовой элемент |
Выполнен в виде повива из стальных проволок. Накладывается под броней (стальной гофрированной лентой) |
– |
Повив из упрочняющих ни- тей |
Состоит из арамидных нитей. По- вив накладывается поверх подушки в самонесущих ОК. Может применяться как дополнительный элемент: в ОК, бронированных стальными лентами (под подушкой); в ОК для прокладки в специальных ЗПТ (поверх сердечника) |
– |
Несущий трос |
Выполнен из стальных проволок и встроен в наружную защитную оболочку через перемычку высотой 3,0+0,5 мм и шириной 2,5±0,5 мм Применяется несколько типов наружных оболочек, выполненных из различного материала для различных марок ОК и условий применения. Оболочка должна быть герметична по всей длине и не иметь вмятин, трещин, раковин, выступов, утолщений в пределах установленных отклонений |
Номинальная толщина оболочки должна соответствовать данным табл. 4.9 |
Наружная оболочка |
Таблица 4.9. Толщина конструктивных элементов
Марка кабеля |
Маркоразмер ОК |
Толщина элемента, мм |
||
Подушка |
Броня |
Наружная оболочка1) |
||
Бронированный стальными проволоками |
03 07 30 80 |
0,8 0,8 1,2 1,2 |
0,8 0,8 1,2 2,0 |
2,0 2,0 2,2 2,4 |
Бронированный стальной лентой |
15 25 40 |
0,7 0,8 1,0 |
0,15 0,15 0,15 |
2,0 2,0 2,2 |
Для прокладки в специальных трубах |
10 15 25 |
— |
— |
1,4 1,4 1,6 |
Самонесущий |
03 25 50 |
0,8 0,8 0,81) |
— |
1,4 1,4 1,4 |
Подвесной, с несущим тросом |
03 07 20 |
— |
— |
1,4 1,4 1,4 |
Примечание. 1) Нижнее предельное отклонение - 0,2 мм |
||||
Технические параметры
Требования на технические параметры приведены в табл. 4.10...4.13
Таблица 4.10. Конструктивные параметры
Марка кабеля |
Маркоразмер ОК |
Количество ОВ |
Диаметр кабеля, мм |
Масса кабеля, кг/км, не более |
Бронированный стальными проволоками |
03 07 20 80 |
20...144 24...144 48...144 24..72 |
15,4...24,0 16,5...26,5 22,5...26,5 29,5...33,5 |
280...850 350...1050 730...1060 2000...2450 |
Бронированный стальной лентой |
15 25 40 |
12...144 24... 144 30...144 |
14,4...21,0 15,9...23,8 16,8...23,9 |
205...405 250...540 275...550 |
Для прокладки в специальных трубах |
10 15 25 |
24... 144 24... 144 30...144 |
12,6...19,2 14,1...21,8 14,7...21,9 |
155...355 190...350 205...460 |
Самонесущий |
07 25 50 |
60...144 60...144 60... 144 |
14,0…21,5 16,0...23,0 18,5...25,5 |
155...360 190...410 260...480 |
Подвесной, с несущим тросом |
03 07 20 |
60...144 60... 144 60... 144 |
12,0...19,0 12,0...19,0 12,0...19,0 |
150...300 170...320 200...360 |
Номинальная строительная длина ОК составляет 4000 м ± 5%. Исключением являются маркоразмеры ОК 20 и 80, которые выпускаются номинальными строительными длинами 2000 м ± 5% и 1000 м ± 5% соответственно.
Таблица 4.11. Электрические параметры
Параметр |
Единица измерения |
Значение |
Объект нормирования |
Марка ОК |
Электрическое сопротивление наружной оболочки постоянному току, не менее |
Мом·км |
2000 |
Между металлическими элементами (броней) и землей (водой) |
Бронированный стальными проволоками и стальными лентами |
Таблица 4.12. Механические параметры
Параметр |
Единица измерения |
Значение |
Марка ОК |
Стойкость к статическим растягивающим |
кН |
3,0; 7,0; 20,0; 80,0 1,5; 2,5; 4,0 1,0; 1,5; 2,5; 3,0; 25,0; 50,0 3,0; 7,0; 20,0 |
Бронированный стальными проволоками. Бронированный стальными лентами. Для прокладки в специальных трубах. Самонесущий ОК. Подвесной ОК с несущим тросом |
Стойкость к динамическим растягивающим усилиям |
кН |
На 15% больше, чем статическое. На 60% больше, чем статическое. На 30% больше, чем статическое |
Бронированный стальными проволоками.
Бронированный стальными лентами и для прокладки в специальных трубах. Самонесущий и подвесной с несущим тросом. |
Стойкость к раздавливающим усилиям |
кН/см |
0,4; 0,6; 0,8; 1,0 до 0,4 до 0,2
0,3 |
Бронированный стальными проволоками. Бронированный стальными лентами. Для прокладки в специальных трубах и под- весные с несущим тросом. Для прокладки в специальных трубах с дополнительной оболочкой из гофрированной стальной ленты и самонесущий |
Стойкость к много- кратным изгибам на угол ±90° при температуре минус 10 °С |
|
20 циклов изгибов с радиусом: равным 15 номинальным диаметрам кабеля
равным 12 номинальным диаметрам кабеля |
Бронированный стальными проволоками, или стальными лентами, самонесущии и под- весной с несущим тросом.
Для прокладки в специальных трубах (с дополнительными защитными оболочками — 15 номинальным диаметрам ОК) |
Стойкость к осевому кручению |
|
10 циклов осевых кручении на угол ±90° на длине 1 м |
Все марки |
Стойкость к удару с начальной энергией |
Дж
|
10,30, 50, 70 до 10 5
20 |
Бронированный стальными проволоками. Бронированный стальной лентой. Подвесной с несущим тросом, для прокладки в специальных трубах (с дополнительной защитной оболочкой — 10 Дж). Самонесущий |
Таблица 4.12 (окончание)
Параметр |
Единица измерения |
Значение |
Марка ОК |
Стойкость к вибрационной нагрузке |
м/с2 |
При ускорении до 40 частотой 25 Гц |
Все марки |
Стойкость к воздействию эоловой вибрации и галопированию |
|
По стандарту IEC60794-1-2 |
Самонесущий и подвесной с несущим тросом |
Таблица 4.13. Климатические параметры
Параметр |
Единица измерения |
Значение |
Марка ОК |
Рабочий диапазон температур |
°С |
-60...+70
-40...+50
|
Самонесущий и подвесной с несущим тросом. Бронированный стальными проволоками, или стальными лентами, или для прокладки в специальных трубах
|
Стойкость к циклической смене температур |
°С |
-50...+50
-60...+70
|
Бронированный стальными проволоками, или стальными лентами, или для прокладки в специальных трубах. Самонесущий и подвесной с несущим тросом |
Стойкость к нераспространению горения |
|
По ГОСТ 12176
|
Бронированный стальными проволоками, или стальными лентами, или для прокладки в специальных трубах |
Стойкость гидрофобного компаунда к воздействию высоких температур |
°С |
До+70 |
Все марки |
Стойкость к продольной водонепроницаемости |
м |
В соответствии с ГОСТ РМЭК 794-1 при избыточном гидростатическом давлении 9,8 кПа |
Все марки |
Устойчивость к поверхностному продольному электрическому пробою (трекинг диэлектрика) |
% |
По стандарту IEEE P1222 Уменьшение толщины оболочки не более 50 |
Самонесущий ОК |
