П роверка внутренней поверхности наружных ограждений на конденсацию влаги.

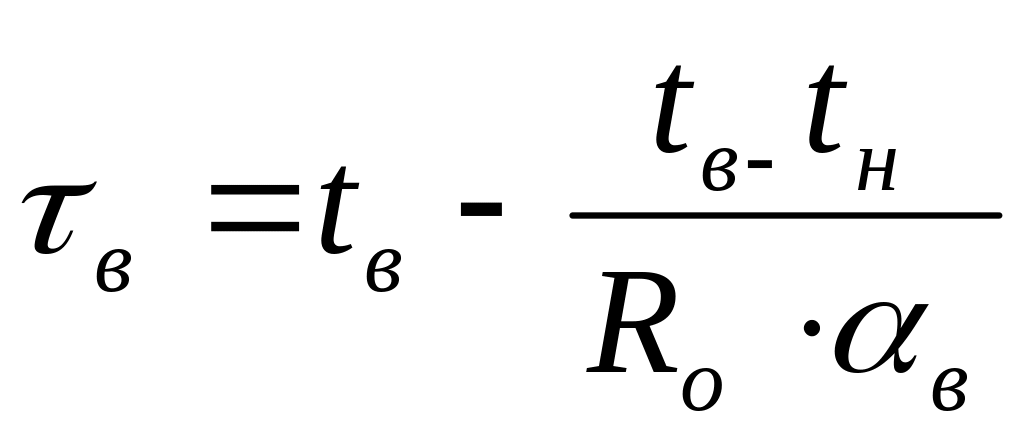

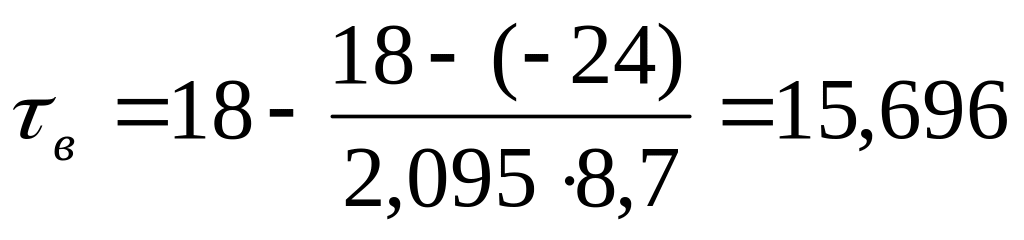

1. Определяем температуру на внутренней поверхности наружной стены. Используем выражение:

(1.12)

где: t_в – то же, что и в формуле 1 (1,табл.4.1),

t_н – то же, что и в формуле 1 (табл.5.2,4.3),

R_о- сопротивление теплопередаче стены,

- то же, что и в формуле 1 (1.табл.5.4).

^оС.

2. Определяем парциальное давление водяного пара при температуре t_в и находим точку росы.

Максимальное парциальное давление определяем по (1, прил.Ж) Р_нас при t_в=18^оС, Р_нас=2064 Па.

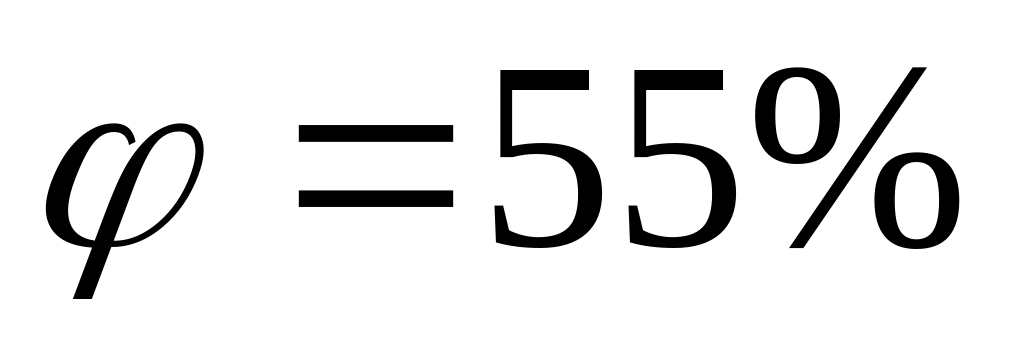

3. Определяем парциальное давление пара в помещении при влажности : Р_н=0,55∙2064=1135 Па

По величине Р_н=1135 Па находим точку росы в (1, прил. И) t_р=9^оС, т.е. условие соблюдается.

2.Определение тепловых потерь здания, определение удельной тепловой характеристики дома.

.

Проверка ограждающих конструкций на воздухопроницаемость.

Р асчёт сопротивления воздухопроницанию следует производить для наружных стен, перекрытий (покрытий), окон, балконных дверей. Сопротивление воздухопроницанию выше указанных элементов зданий, согласно ( 1, п.п. 8.1 и 8.7) должно быть не менее требуемого сопротивления воздухопроницанию. В силу незначительности воздухопроницаемости наружных стен, перекрытий (покрытий), полов, определим сопротивление воздухопроницанию для окон и балконных дверей.

Величину для окон и балконных дверей, определяем по формуле:

R (2.1)

где: G_норм – нормативная воздухопроницаемость окон и балконных дверей, кг/м²ч, определяемая по таблице (1,табл.8.1), составляет:

G_норм=10кг/м²ч;

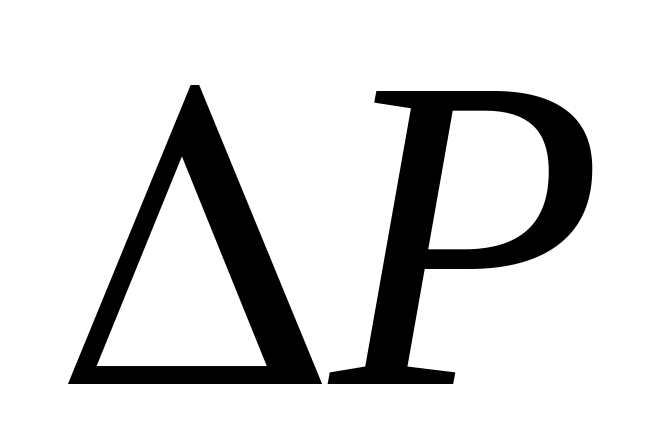

- разность давлений воздуха на наружной и внутренней поверхностях окон и балконных дверей , Па, определяемая по формуле:

=0,55Н( , Па. (2.2)

где: Н=10,7 м - высота здания (от поверхности земли до верха карниза),м;

- удельный вес, Н/м³, соответственно наружного и внутреннего воздуха, определяемый по формуле:

(2.3).

где: t- температура воздуха (t=t₅, обеспеченностью 0,92, или t=t_в);

- максимальная из средних скоростей по румбам за январь, м/с, (1, табл.4.5).

V_ср=5,2 м/с

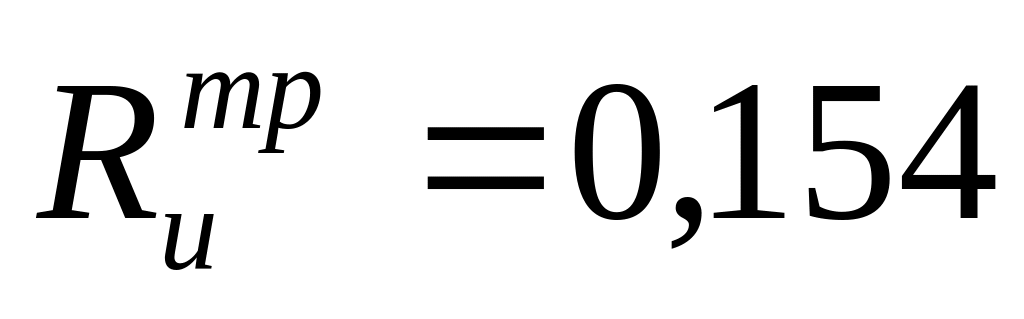

Сопротивление воздухопроницанию окон, балконных дверей следует принимать по (1, прил. Д)

Н/м^{2 ;} Н/м²

=0,55∙13,825∙(13,797-11,9)+11,19=25,61 Па

Условие  соблюдается.

Расчёт тепловых потерь отдельными помещениями и зданием в целом.

Т епловую мощность системы отопления определяют по балансу часовых расходов тепла для расчетных зимних условий.

Тепловые потери через ограждения, отделяющие отапливаемые помещения от неотапливаемых или от наружного воздуха, определяются если разность расчетных температур (t_в - t₅)=5. Расчет теплопотерь производят через все ограждающие конструкции для каждого помещения в отдельности. Перед началом расчета тепловых потерь определяют величины сопротивления теплопередаче (коэффициенты теплопередачи) всех ограждающих конструкций, вычерчивают планы этажей и разрез здания, уясняют назначение каждого помещения. Все помещения здания поэтажно пронумеровывают (1-й этаж - помещении № 101,102 и т.д.; 2-й этаж - № 201,202 и т.д. ), начиная с верхнего углового левого помещения по ходу часовой стрелки . Лестничные клетки обозначают буквами А, Б, В и т.д. и независимо от этажности здания рассматривают как одно помещение по всей высоте . Подсобные помещения (кладовые, коридоры, санузлы, ванные комнаты и т.п.), не имеющие вертикальных наружных ограждений, можно не нумеровать. Теплопотери этих помещений через полы (нижнего этажа) или потолки (верхнего этажа) обычно относят к смежным с ними помещениями и учитывают при определении поверхности нагревательных приборов.

Определяем количество инфильтрующегося воздуха через окна помещения при t_в = 18^оС по формуле:

∑G= ,кг/ч (2.4)

где:

F_о - площадь окон;

R_uо - сопротивление воздухопроницанию окон;

∆Р_о - разность давлений воздуха на наружной и внутренней поверхностях окон,Па определяется по формуле:

∆Р_о=(Н-h)·( _н- _в)+0,05 _н ·ω²·(C_н-C_n)·K-Р_уп, Па (2.5)

где:

Н - высота здания, м, от уровня земли до верха карниза, центра вытяжной шахты;

h- расчетная высота, м, от уровня земли до верха окон.

_н, _в - удельный вес наружного воздуха и воздуха помещения , Н/м³, определяемый по формуле (3.2);

ω - максимальная из средних скоростей по румбам за январь, м/с.

C_н, C_п - аэродинамические коэффициенты, соответственно для наветренной и подветренной поверхностей ограждения здания, принимаемые по СНиП 2.01.07-85 (C_н = 0,8 и C_п = -0,6);

К - коэффициент учета изменения скоростного давления ветра в зависимости от высоты здания, принимаемой по СНиП 2.01.07-85.

1-ый этаж:

Высота здания Н=13,825 м; h₁=1+1,5+0,9=3,4 м.

Удельный вес воздуха при t_в = 20 ^оС ; t_в = 18 ^оС ; t_в = 16 ^оС ; t_в = 15 ^оС и

t_н = -24 ^оС

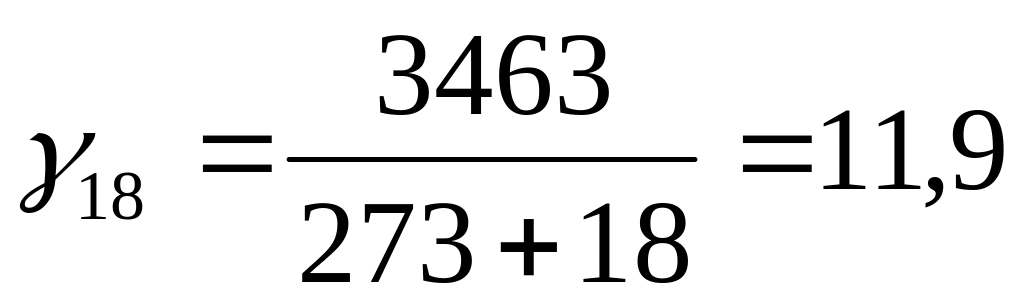

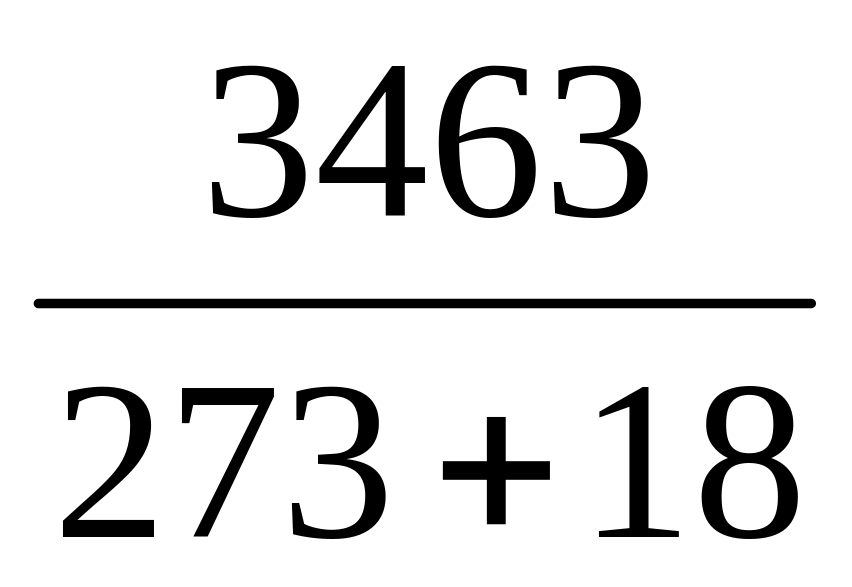

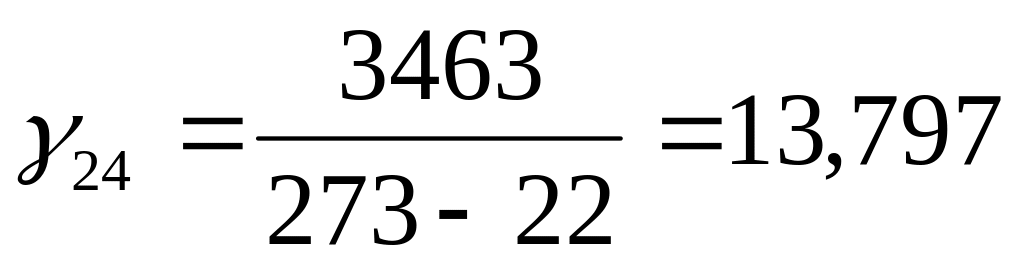

₂₀= = 11,82 Н/м³; ₁₈= = 11,9 Н/м³;

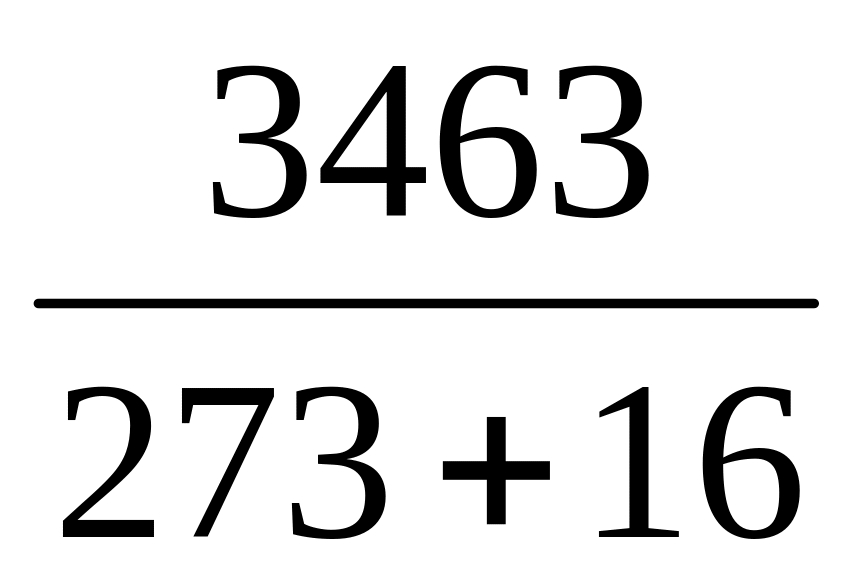

₁₆= = 11,98 Н/м³; ₁₅= = 12,02 Н/м³;

_-24= = 13,91 Н/м³;

Количество инфильтрующегося воздуха:

для t_в = 20 ^оС

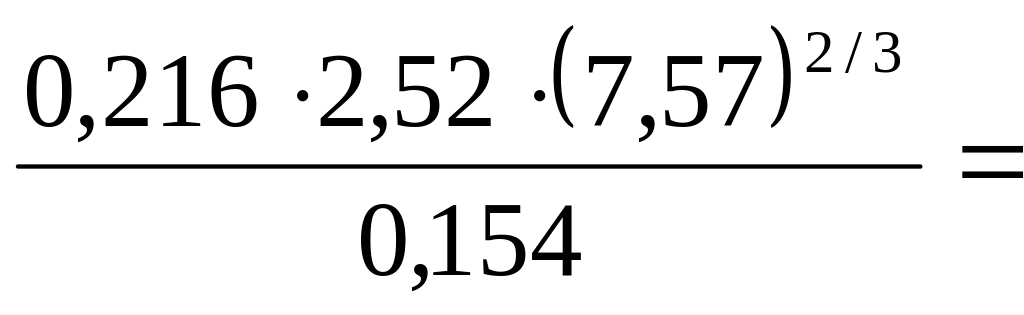

_∆Р_о=((13,825-3,4)*(13,797-11,82)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=11,48 Па,

G_ж.к.= 40,57 кг/ч;

для t_в = 18 ^оС

_∆Р_о=((13,825-3,4)*(13,797-11,90)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=11,31 Па,

G_ж.к.= 39,99 кг/ч;

для t_в = 15 ^оС

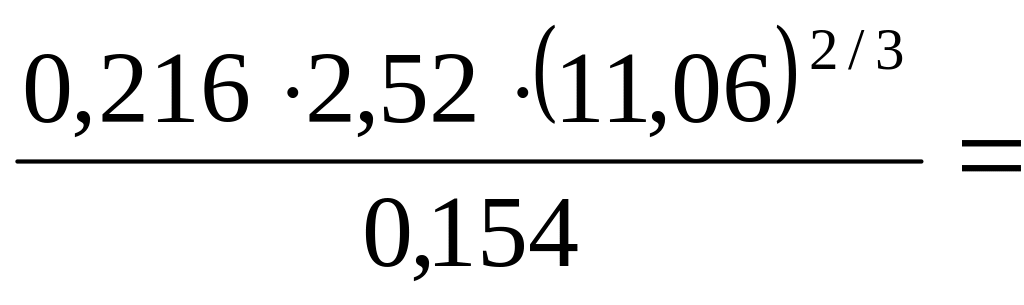

_∆Р_о=((13,825-3,4)*(13,797-12,02)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=11,06 Па,

G_ж.к.= 39,11 кг/ч;

2-ой этаж:

Высота здания Н=13,825 м; h₂=6,4 м.

Количество инфильтрующегося воздуха:

для t_в = 20 ^оС

_∆Р_о=((13,825-6,4)*(13,797-11,82)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=10,28 Па,

G_ж.к.= 36,33 кг/ч;

для t_в = 18 ^оС

_∆Р_о=((13,825-6,4)*(13,797-11,90)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=10,17 Па,

G_ж.к.= 39,90 кг/ч;

для t_в = 15 ^оС

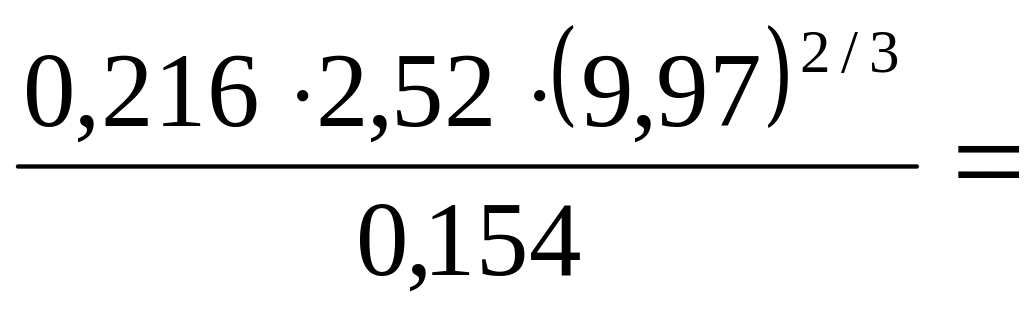

_∆Р_о=((13,825-6,4)*(13,797-12,02)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=9,97 Па,

G_ж.к.= 35,24 кг/ч;

3-ий этаж:

Высота здания Н=13,825 м; h₃=9,4 м.

Количество инфильтрующегося воздуха:

для t_в = 20 ^оС

_∆Р_о=((13,825-9,4)*(13,797-11,82)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=9,01 Па,

G_ж.к.= 31,83 кг/ч;

для t_в = 18 ^оС

_∆Р_о=((13,825-9,4)*(13,797-11,90)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=8,93 Па,

G_ж.к.= 31,55 кг/ч;

для t_в = 15 ^оС

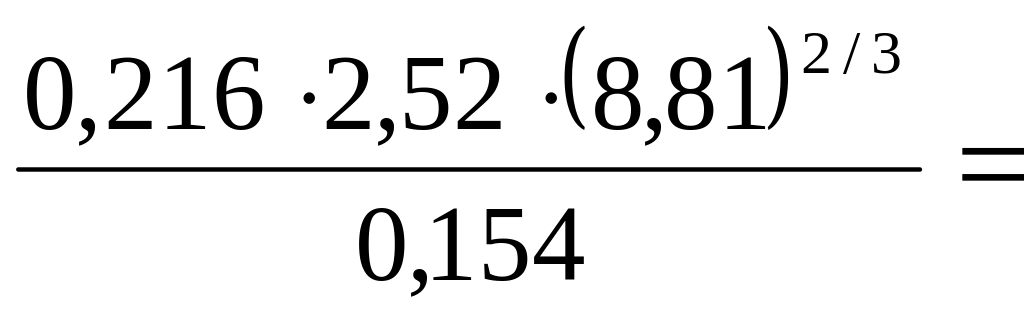

_∆Р_о=((13,825-9,4)*(13,797-12,02)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=8,81 Па,

G_ж.к.= 31,13 кг/ч;

4-ий этаж:

Высота здания Н=13,825 м; h₃=12,4 м.

Количество инфильтрующегося воздуха:

для t_в = 20 ^оС

_∆Р_о=((13,825-12,4)*(13,797-11,82)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=7,64 Па,

G_ж.к.= 26,99 кг/ч;

для t_в = 18 ^оС

_∆Р_о=((13,825-12,4)*(13,797-11,90)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=7,61 Па,

G_ж.к.= 26,89 кг/ч;

для t_в = 15 ^оС

_∆Р_о=((13,825-12,4)*(13,797-12,02)+(0,05*13,797*5,2²)*(0,8+0,6)*0,7)=7,57 Па,

G_ж.к.= 26,74 кг/ч;
