Міністерство освіти та науки, молоді та спорту України

Харківський національний автомобільно-дорожній університет

Кафедра вишукувань та проектування доріг і аеродромів

Контрольна робота № 2

з дисципліни «Інженерна геодезія»

на тему: «Планове та висотне обґрунтування

тахеометричного знімання»

Виконав: ст. гр. Д- _____ ___________________

Перевірив:_________ ____________________

Харків 201___

№з/п	Найменування навчального питання	Номер сторінки
1	Загальні відомості про тахеометричне знімання та його обґрунтування.
2	Теодолітне знімання.
3	Складання схеми теодолітного ходу.
4	Лінійні вимірювання теодолітного ходу.
5	Вимірювання кутів на точках ходу.
5.1	Будова теодоліта.
5.2	Взяття відліків по горизонтальному і вертикальному кругах теодоліта.
	- журнал відліків на горизонтальному та вертикальному кругах;
5.3	Перевірки та юстирування теодолітів.
	- журнал визначення колімаційної похибки теодоліта;
	- журнал визначення місця нуля;
5.4	Вимірювання горизонтальних кутів ходу.
	- журнал вимірювання горизонтального кута;
5.5	Вимірювання вертикальних кутів ходу.
	- журнал вимірювання вертикального кута;
6	Планове обґрунтування тахеометричного знімання.
6.1	Журнал теодолітного знімання.
6.2	Прив’язка ходу в плані до пунктів опорної мережі.
6.3	Відомість обчислення координат.
6.4	Складання координатної сітки та нанесення точок ходу за їх координатами.
7.	Висотне обґрунтування тахеометричного знімання.
7.1	Тригонометричне нівелювання точок ходу.
	- журнал тригонометричного нівелювання;
7.2	Обчислення позначок точок ходу.
	- відомість перевищень та позначок станцій;
7.3	Схема висотного обґрунтування.
8	Тахеометричне знімання.
8.1	Загальні положення.
8.2	Журнал тахеометричного знімання
	- п’яти рейкових точок
	- ділянки місцевості.
	Список літератури

З МІСТ

1. Загальні відомості про тахеометричне знімання та його обґрунтування.

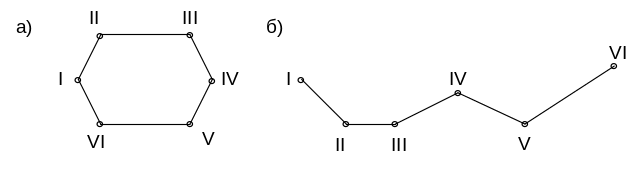

Рисунок - 1 Теодолітні ходи: а)замкнений; б) незамкнений

2 .Теодолітне знімання.

3.Складання схеми теодолітного ходу.

4.Лінійні вимірювання теодолітного ходу.

5.Вимірювання кутів на точках ходу.

1. Будова теодоліта.

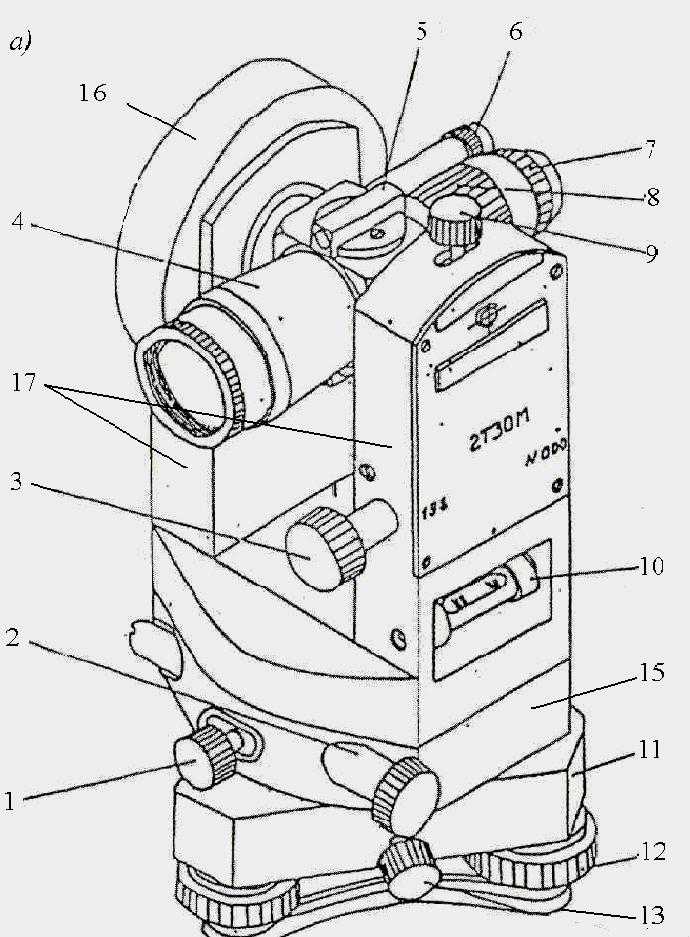

Зовнішній вигляд 1-гвинт затискний горизонтального круга; 2-мікрометренний гвинт(навідний) горизонтального круга; 3-мікрометренний гвинт(навідний) вертикального круга; 4-зорова труба; 5-візири оптичні; 6-окуляр мікроскопу; 7-діоптрійне кільце; 8-кільце фокусуючи; 9-затисний гвинт труби; 10-рівень реверсивний; 11-підставка; 12-підйомний гвинт; 13-гвинт затисний теодоліту; 15-вертикальний круг; 16-колонки труби теодоліту.

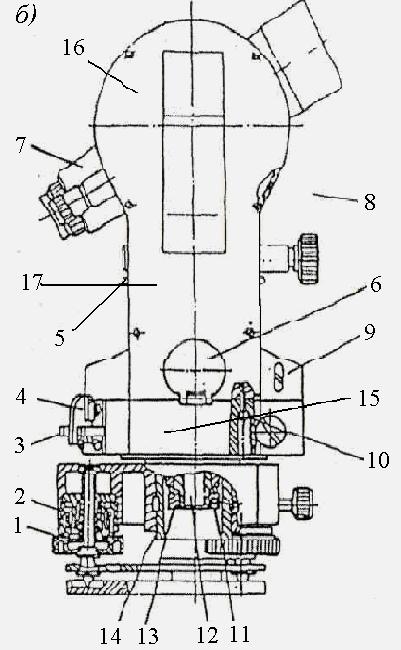

В перерізу 1-підйомний гвинт; 2-гайка регулювання; 3-важіль; 4-фіксатор; 5-штифт; 6-люстерко освітлювання шкали; 7-захистний ковпачок; 8,9-заглушка; 11-гвинт стопорний; 12-вісь; 13-гайка; 14-втулка.

Р исунок 3 - Будова теодоліта 2Т30М
