Приложение б (справочное)
Форматы горных чертежей, за исключением маркшейдерских планшетов, выполняются по ГОСТ 2.301-68. Форматы чертежей, выполняемые на планшетах, устанавливает ГОСТ 2.851-75 (таблица Б.1).
Таблица Б.1
Масштаб |
Размер рабочей части планшета |
Размер всего планшета |
Ширина поля планшета |
||
верхнего и левого |
правого |
нижнего |
|||
1:500 |
500*500 |
540*560 |
10 |
30 |
50 |
1:2000 |
400*400 |
440*460 |
|||
1:5000 |
Чертежи профилей рельсовых путей в подземных горных выработках и продольные профили коммуникаций наземной поверхности и на открытых горных разработках выполняются на форматах размером 210*594 мм.

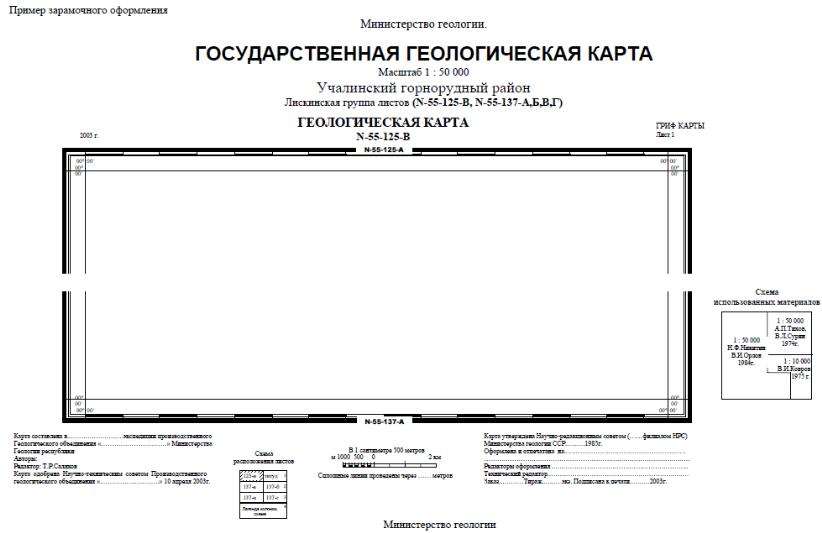

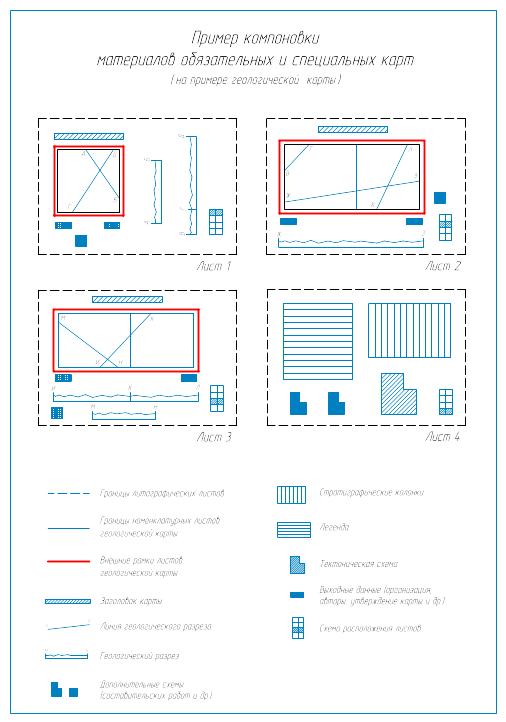

Пример оформления и компоновки карт (геологических) показан на рисунке Б.1. На рисунках Б.2 и Б.3 представлены образцы оформления (геологических и топографических карт). При оформлении карт учитывают особенность геологических чертежей согласно ГОСТ 2.851-75, на них основную надпись допускается не выполнять.

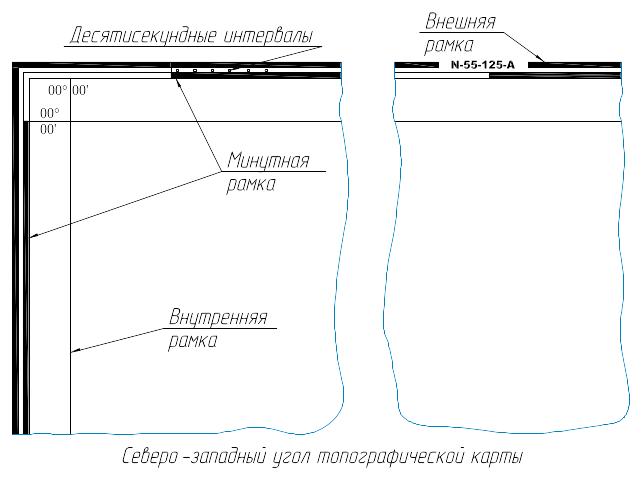

К горным чертежам относятся как геологические карты, так и топографические карты и планы. Оформление геологических и топографических карт имеет различие в том, что геологическая карта сопровождается геологическими разрезами и для её подготовки необходимо иметь топографическую карту, которая является составной частью геологической карты. Однако рамочное и зарамочное оформления у них идентичны. На рисунке Б.4 показан как пример северо-западный угол топографической карты. Топографические карты окаймляют тремя рамками: внутренней, минутной и внешней. Внутренняя рамка имеет форму трапеции, образованной отрезками меридиан и параллелей, ограничивающих картографическое изображение. На выходах этих линий в углах внутренней рамки указаны соответствующие значения широты и долготы. Минутная рамка с обозначением определённых интервалов широт и долгот служит для более точного измерения координаты точки на карте. Минутные и полуминутные интервалы отмечены утолщёнными линиями, десятисекундные интервалы отмечены точками. Внешняя рамка имеет декоративное название. В её разрывах выписывают номенклатуру* четырёх смежных топографических текстов того же масштаба (см. рисунки Б.2, Б.3).
Зарамочное оформление. Номенклатуру листов, сопровождающих данную карту, указывают в скобках, например рисунки Б.2 - Б.4. Лискинская группа листов (N-55-125-13, N-55-137, А, Б, В, Г).
В приложении Д подробно описано оформление геологических и топографических карт.
Рисунок Б.1
|
Рисунок Б.2
|
|
Рисунок Б.3
|
Рисунок Б.4
Приложение в (обязательное) Масштабы
Изображение и их обозначения на чертежах регламентированы ГОСТ 2.302-68. Масштабы.
Масштабом чертежа называют отношение линейных размеров изображения предмета к действительным его размерам. Масштабы бывают численные, линейные, поперечные (десятичные) и угловые (пропорциональные). Чертежи изделий предпочтительней изображать в натуральный размер.
Натуральная величина 1:1.
Но такая возможность имеется не всегда, т. к. размеры изделий или сооружений не позволяют изобразить их в натуральную величину, поэтому их изображают или уменьшенными, или увеличенными.
