Задание и методические указания к выполнению курсового проекта по дисциплине «Сети эвм и телекоммуникации»
Целью курсового проекта является разработка эскизного проекта локальной вычислительной сети (ЛВС). В качестве номера варианта задания студент берет свой шифр зачетки.
Типовое задание на курсовой проект включает:
план и размеры помещений для размещения ЛВС;
число рабочих станций в каждом помещении;
указания по подключению проектируемой ЛВС к другой удаленной ЛВС и к Internet.
Оформление курсового проекта – на листах формата А4, объем пояснительной записки 20 страниц. Титульный лист оформляется в соответствии с общепринятыми требованиями. В начале пояснительной записки должно быть подшито задание, в конце приводится список литературы.
Разработать проект ЛВС для 3-этажного здания. План помещений одного этажа показан на рис. 1. Помещения 1-6 соединены коридором шириной 2 м.
Размеры: L1 = C+D+E =21м; L2 = A+B= =12м; A = 7м; C = 11м; D = 5м.
Высота перекрытий между этажами: 4.84м.
Стрелкой на схеме помещений обозначается главный вход в здание организации (главная лестничная клетка). Число рабочих станций в комнатах (первая цифра - номер этажа):
Вариант |
Зал, Числокомп. |
11 |
12 |
13 |
14 |
15 |
16 |
21 |
22 |
23 |
|
|
11 |
5 |
6 |
7 |
3 |
2 |
9 |
4 |
4 |
|
|
|
10 |
4 |
6 |
8 |
5 |
4 |
10 |
2 |
4 |
|
|
|
8 |
3 |
5 |
9 |
3 |
5 |
9 |
3 |
4 |
|
|
|
7 |
6 |
6 |
8 |
5 |
5 |
9 |
5 |
4 |
|
|
|
7 |
7 |
4 |
4 |
3 |
5 |
11 |
3 |
4 |
|
|
|
5 |
5 |
6 |
8 |
5 |
4 |
10 |
2 |
4 |
|
|
|
12 |
6 |
7 |
8 |
3 |
2 |
9 |
3 |
4 |
|
|
|
13 |
4 |
6 |
6 |
5 |
3 |
9 |
4 |
4 |
|
|
|
11 |
3 |
6 |
8 |
3 |
5 |
8 |
5 |
4 |
|
|
|
10 |
6 |
7 |
2 |
5 |
4 |
9 |
4 |
4 |
|
|
|
9 |
6 |
6 |
8 |
5 |
5 |
9 |
4 |
4 |
|
|
|
8 |
6 |
6 |
8 |
5 |
5 |
8 |
4 |
4 |
|
|
|
7 |
6 |
6 |
4 |
4 |
5 |
9 |
3 |
4 |
|
|
|
6 |
6 |
7 |
8 |
3 |
5 |
10 |
4 |
4 |
|
|
|
5 |
8 |
6 |
4 |
5 |
6 |
9 |
2 |
4 |
|
|
|
13 |
6 |
8 |
8 |
3 |
5 |
11 |
4 |
4 |
|
|
|
14 |
5 |
6 |
8 |
5 |
5 |
9 |
3 |
4 |
|
|
|
15 |
4 |
7 |
5 |
5 |
5 |
12 |
4 |
4 |
|
|
|
12 |
5 |
5 |
8 |
5 |
6 |
9 |
5 |
4 |
|
|
|
11 |
6 |
6 |
7 |
5 |
5 |
9 |
4 |
4 |
|
|
|
10 |
6 |
4 |
8 |
5 |
5 |
9 |
5 |
4 |
|
|
|
9 |
5 |
6 |
6 |
4 |
6 |
9 |
4 |
4 |
|
|
|
8 |
7 |
6 |
8 |
3 |
5 |
9 |
3 |
4 |
|
|
|
10 |
6 |
6 |
9 |
3 |
5 |
9 |
4 |
4 |
|
|
|
15 |
5 |
6 |
8 |
5 |
4 |
13 |
4 |
4 |
|
|
|
11 |
6 |
8 |
7 |
5 |
5 |
9 |
5 |
4 |
|
|
|
13 |
5 |
6 |
6 |
5 |
5 |
9 |
4 |
4 |
|
|
|
11 |
6 |
7 |
5 |
5 |
5 |
12 |
3 |
4 |
|
|
|
10 |
6 |
6 |
4 |
5 |
5 |
9 |
5 |
4 |
|
|
|
6 |
6 |
7 |
7 |
5 |
4 |
10 |
4 |
4 |
|
|
|
7 |
6 |
6 |
8 |
5 |
5 |
10 |
3 |
4 |
|
|
|
8 |
8 |
3 |
9 |
4 |
6 |
10 |
5 |
4 |
|
|
|
9 |
6 |
5 |
8 |
3 |
5 |
8 |
4 |
4 |
|
|
|
12 |
5 |
4 |
6 |
5 |
6 |
9 |
3 |
4 |
|
|
|
13 |
5 |
6 |
5 |
6 |
5 |
9 |
5 |
4 |
|
|
|
14 |
6 |
7 |
8 |
3 |
6 |
6 |
2 |
4 |
|
|
|
9 |
6 |
6 |
5 |
4 |
5 |
9 |
4 |
4 |
|
|
|
10 |
6 |
6 |
8 |
5 |
6 |
7 |
3 |
4 |
|
|
|
7 |
6 |
4 |
4 |
7 |
5 |
9 |
4 |
4 |
|
|
|
11 |
4 |
5 |
4 |
6 |
6 |
7 |
3 |
4 |
|
|
|
8 |
8 |
6 |
8 |
5 |
7 |
9 |
4 |
4 |
|
Зал … |
Вариант Зал, Число комп. |
24 |
25 |
26 |
31 |
32 |
33 |
34 |
35 |
36 |
|
|
6 |
2 |
3 |
10 |
5 |
5 |
7 |
2 |
4 |
|
|
|
5 |
3 |
3 |
10 |
5 |
3 |
7 |
4 |
4 |
|
|
|
6 |
4 |
3 |
10 |
4 |
5 |
7 |
2 |
4 |
|
|
|
4 |
3 |
3 |
11 |
5 |
5 |
7 |
4 |
3 |
|
|
|
6 |
5 |
3 |
10 |
5 |
5 |
7 |
3 |
4 |
|
|
|
5 |
3 |
3 |
12 |
3 |
5 |
6 |
2 |
2 |
|
|
|
6 |
2 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
2 |
2 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
4 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
5 |
5 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
5 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
3 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
5 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
2 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
2 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
2 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
3 |
2 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
5 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
2 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
5 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
6 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
6 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
5 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
5 |
4 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
7 |
5 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
4 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
5 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
6 |
5 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
|
|
2 |
3 |
3 |
10 |
5 |
5 |
7 |
4 |
4 |
|
Здания |
I |
II |
III |
Расстояния между зданиями (км) Вариант |
I и III |
I и II |
II и III |
|
|
0,3 |
0,3 |
0,03 |
|
|
0,4 |
0,4 |
0,03 |
|
|
0,5 |
0,3 |
0,03 |
|
|
0,1 |
0,5 |
0,03 |
|
|
0,2 |
0,3 |
0,03 |
|
|
0,5 |
0,6 |
0,03 |
|
|
0,6 |
0,3 |
0,03 |
|
|
0,3 |
0,3 |
0,04 |
|
|
0,4 |
0,7 |
0,03 |
|
|
0,8 |
0,3 |
0,03 |
|
|
0,3 |
0,4 |
0,03 |
|
|
0,3 |
0,3 |
0,05 |
|
|
0,3 |
0,3 |
0,03 |
|
|
0,2 |
0,2 |
0,03 |
|
|
0,3 |
0,7 |
0,03 |
|
|
0,4 |
0,3 |
0,02 |
|
|
0,7 |
0,8 |
0,03 |
|
|
0,8 |
0,6 |
0,03 |
|
|
0,2 |
0,3 |
0,03 |
|
|
0,5 |
0,3 |
0,03 |
|
|
0,6 |
0,5 |
0,03 |
|
|
0,3 |
0,3 |
0,06 |
|
|
0,2 |
0,3 |
0,03 |
|
|
0,7 |
0,3 |
0,03 |
|
|
0,2 |
0,2 |
0,03 |
|
|
0,3 |
0,1 |
0,02 |
|
|
0,5 |
0,3 |
0,03 |
|
|
0,7 |
0,3 |
0,03 |
|
|
0,3 |
0,3 |
0,05 |
|
|
0,3 |
0,3 |
0,03 |
|
|
0,3 |
0,4 |
0,03 |
|
|
0,4 |
0,3 |
0,02 |
|
|
0,3 |
0,5 |
0,03 |
|
|
0,3 |
0,4 |
0,04 |
|
|
0,2 |
0,3 |
0,03 |
|
|
0,3 |
0,1 |
0,03 |
|
|
0,2 |
0,3 |
0,03 |
|
|
0,3 |
0,2 |
0,03 |
|
|
0,2 |
0,3 |
0,03 |
|
|
0,3 |
0,5 |
0,03 |
|
|
0,5 |
0,3 |
0,03 |
Здания |
I |
II |
III |
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|||
Количество серверов Вариант |
1 |
2 |
7 |
|
|
2 |
1 |
6 |
|
|
3 |
1 |
6 |
|
|
4 |
3 |
6 |
|
|
1 |
3 |
7 |
|
|
4 |
1 |
7 |
|
|
2 |
1 |
6 |
|
|
3 |
1 |
5 |
|
|
1 |
2 |
7 |
|
|
1 |
2 |
7 |
|
|
1 |
2 |
5 |
|
|
1 |
2 |
5 |
|
|
1 |
2 |
7 |
|
|
1 |
2 |
6 |
|
|
1 |
3 |
7 |
|
|
1 |
2 |
7 |
|
|
1 |
2 |
7 |
|
|
1 |
2 |
7 |
|
|
1 |
2 |
6 |
|
|
1 |
2 |
5 |
|
|
1 |
2 |
5 |
|
|
1 |
4 |
4 |
|
|
1 |
1 |
7 |
|
|
1 |
2 |
7 |
|
|
1 |
3 |
6 |
|
|
1 |
2 |
5 |
|
|
1 |
2 |
4 |
|
|
1 |
2 |
7 |
|
|
1 |
1 |
4 |
|
|
1 |
2 |
5 |
|
|
1 |
1 |
6 |
|
|
1 |
2 |
4 |
|
|
1 |
2 |
5 |
|
|
1 |
2 |
6 |
|
|
1 |
2 |
6 |
|
|
1 |
4 |
5 |
|
|
1 |
1 |
7 |
|
|
1 |
2 |
6 |
|
|
1 |
3 |
5 |
|
|
1 |
2 |
2 |
|
|
1 |
1 |
4 |
|
|
1 |
2 |
3 |
Выбрать место размещения серверов, при необходимости наметить перегородки для отделения серверов от остальных помещений. Высокопроизводительные принтеры разместить на каждом этаже.
Сеть должна быть подключена к уже имеющейся ЛВС, размещенной в здании, удаленном от проектируемой ЛВС на 511м.
Область использования ЛВС и состав программного обеспечения (Windows 2000, Word, Excell, MsAcces и т. п.), размещаемого на серверах и рабочих станциях, студент выбирает сам.
Оформление курсовой работы - на листах формата А4.
Дополнения и изменения по согласованию с преподавателем.
Обязательные разделы курсовой работы
Введение
Техническое задание
Обзор систем моделирования
Характеристика предприятия
Паспорта рабочих мест
Анализ типовых информационных потоков
План помещений
Выбор топологии сети
Выбор аппаратной платформы реализации проекта
Моделирование
Математическая модель проектируемой сети
Динамическая модель работы сети
Статистика работы сети
Таблица IP-адресов.
Определение материальных затрат
Вывод
Ниже приведены примеры основных разделов. Все схемы и таблицы должны быть описаны словесно.
Характеристика предприятия

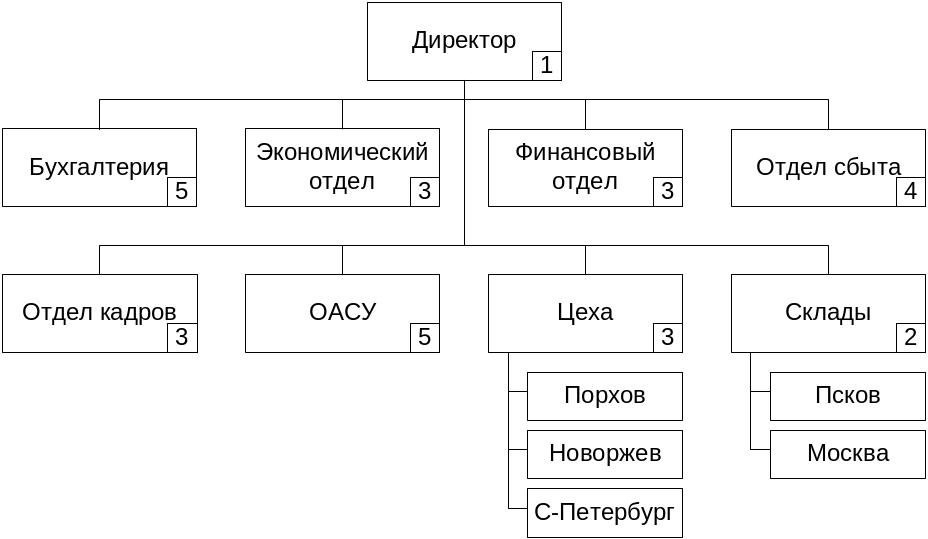

Блок схема организации
Паспорта рабочих мест
Таблица рабочих мест
№ |
Название рабочего места |
Расположение |
Выполняемые задачи |
Конфигурация ПК |
Например: |
||||
1 |
asu1 |
гл. офис, к.1 |
1С, e-mail, интернет, хранение документов на сервере |
Pentium 2,4ГГц / 512 RAM / 80Гб HDD |
2 |
asu2 |
гл. офис, к.1 |
1С, e-mail, интернет, хранение документов на сервере |
Pentium 2,4ГГц / 512 RAM / 80Гб HDD |
Таблица серверов
№ |
Название сервера |
Выполняемые задачи |
Первичная конфигурация технических средств |
Например: |
|||
3 |
1CServer |
Сервер 1С |
ЦПУ: Intel Pentium-D 2800МГц, ОЗУ (DDR): 1024МБ, НЖМД: 100ГБ
|
Анализ типовых информационных потоков
Например:
