Нижегородский государственный
архитектурно-строительный университет
Кафедра
теплогазоснабжения и вентиляции
Пояснительная записка
к курсовой работе
«Теплогазоснабжение и вентиляция гражданского здания»
Преподаватель: Чадов А.Ю.
Студент гр. 161: Жоголева Т.В.
Нижний Новгород - 2012
Содержание
0. Исходные данные 3
0.2. Описание климата 3
0.3. Система отопления 3
1. Теплотехнический расчёт ограждающих конструкций здания 4
1.1 Определение термического сопротивления наружной стены 4
1.2 Определение термического сопротивления окон, дверей и пола. 6
1.3 Определение термического сопротивления чердачного перекрытия. 8
2. Расчёт теплопотерь здания 10
2.1 Определение теплопотерь через ограждающие конструкции. 10
2.2 Затраты теплоты на нагревание инфильтрующего воздуха. 11
2.3 Тепловой баланс помещений и теплозатраты на отопление здания. 11
3. Определение нагревательной поверхности отопительных приборов 12
4. Литература 14
0. Исходные данные
0.1. Описание здания и его конструкций.
Данное здание - одноэтажное с чердаком
и без подвала. Назначение - начальная
школа на 160 человек. Наружная стена
состоит из шлакового кирпича на
цементно-песчаном растворе, плотность
кирпича ρ=1500
.
Материал тепловой изоляции - пенополистерол
с плотностью ρ=150
.
Температуру внутренних помещений
принимаем равной 19 °С.
0.2. Описание климата.
Данное здание располагается в Волгограде. Продолжительность отопительного периода: 182 суток; средняя температура отопительного периода: -3.4 °С; температура наиболее холодной пятидневки: -25 °С.
0.3. Система отопления.
Источником теплоснабжения являются тепловые сети. Система отпления водяная двухтрубная. Температура воды из тепловой сети - 150 °С. Давление в тепловой сети на вводе в здание - 120 кПа.
1. Теплотехнический расчёт ограждающих конструкций здания
1.1 Определение термического сопротивления наружной стены.
Конструкция наружной стены принимается следующая: комбинированная кладка из кирпича с заполненным слоем изоляции, внутренняя поверхность оштукатурена. Для придания прочности стена усиливается армированной сеткой через каждые три ряда кладки. Схема стены в разрезе - рис.1

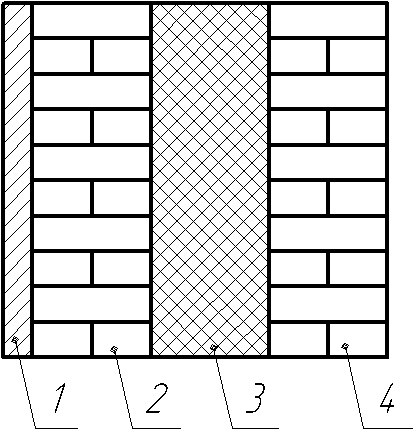

Рис.1
1 - слой штукатурки толщиной 0.020 м
2 - кладка кирпичная толщиной 0.250 м
3 - слой теплоизоляции
4 - кладка кирпичная толщиной 0.250 м
Материал комбинированной кладки: кирпичная кладка – шлаковый кирпич на цементно-песчаном растворе, плотность кирпича ρ=1500 , слой теплоизоляции – пенополистерол с плотностью ρ=150 , толщина определяется расчётом, слой штукатурки - цементно-песчаный раствор плотностью ρ=1800 .
Сопротивление теплопередаче наружной
стены
должно быть не менее сопротивления
теплопередачи
,
требуемого из санитарно-гигиенических
и комфортных условий и не менее
сопротивления теплопередачи
,
требуемого из условий энергосбережения.
● Сопротивление теплопередаче , требуемого из санитарно-гигиенических и комфортных условий, определяется по формуле:
(1)
Где
- расчётная температура внутреннего
воздуха, °С, принимается согласно
нормам проектирования соответствующих
зданий;
- расчётная температура наружного
воздуха, °С, равная средней температуре
наиболее холодной пятидневки с
обеспеченностью 0.92 по СНиП 2.01.01.-82;
- нормативный температурный перепад
между температурой внутреннего воздуха
и температурой внутренней поверхности
ограждающей конструкции, °С,
принимаемой по таблице 2* [2];
- коэффициент теплоотдачи внутренней
поверхности ограждающих конструкций,
,
принимаемый по таблице 4* [2]; n
- коэффициент, учитывающий положение
наружной поверхности ограждающих
конструкций по отношению к наружному
воздуху, принимаемый по таблице 3* [2].
Таким образом имеем:
=19 °С
=-25 °С
=4 °С
=8.7
n=1
Тогда
● Сопротивление теплопередаче , требуемого из условий энергосбережения определяется по таблице 1б* [2], предварительно определив градусо-сутки отопительного периода по формуле:
(2)
Где
- расчётная температура внутреннего
воздуха, °С, принимается согласно
нормам проектирования соответствующих
зданий;
- средняя температура отопительного
периода, °С;
- продолжительность отопительного
периода, сут.
Таким образом имеем:
=19 °С
=-3.4 °С
=182 сут.
Тогда
Получаем сопротивление теплопередаче
Принимаем
● Толщина изоляции
наружной стены определяется по формуле:
(3)
Где
- коэффициент теплоотдачи внутренней
поверхности ограждающих конструкций,
,
принимаемый по таблице 4* [2];
- коэффициент теплоотдачи наружной
поверхности ограждающих конструкций,
,
принимаемый по таблице 6* [2];
- толщина кирпичной кладки, м;
- толщина изоляции, м (требуется
определить);
- толщина штукатурки, м;
- коэффициент теплопроводности кирпичной
кладки,
,
принимаемый по приложению 3* [2];
- коэффициент теплопроводности изоляции,
,
принимаемый по приложению 3* [2];
- коэффициент теплопроводности штукатурки,
,
принимаемый по приложению 3* [2].
Таким образом имеем:
Тогда:
Получаем
