Вопрос 3.5. Подача поршневого компрессора, коэффициент подачи
Подачей компрессора называют объем или массу газа, проходящего за единицу времени по линии всасывания или линии нагнетания компрессора. Расход газа на нагнетании всегда меньше, чем на всасывании, за счет утечек газа через неплотности.
Объемный расход газа обычно приводится к условиям всасывания (к давлению и температуре во всасывающей линии), нормальным условиям (давление 1013,25гПа и температура 293,15°К) или стандартным условиям (1013,25гПа и 293,15°К).
Потребителя интересует обычно количество газа, подаваемого ему от компрессора, приведенное к нормальным или стандартным условиям. Иногда эту подачу называют коммерческой.
Подача компрессора с одним цилиндром одинарного действия (см. рис. 3.3)
(3.13)
где - коэффициент подачи, зависящий от многих факторов;
-
объем описываемый поршнем за ход в одну
сторону;
п - число двойных ходов поршня в минуту (с возвращением в исходное положение).
Коэффициент подачи:
(3.14)
-87-
где
коэффициенты:
- объемный;
-
герметичности;
-
температурный;
-
давления.
Объемный коэффициент отражает степень полноты использования объема цилиндра:
=1-
(3.15)
Здесь коэффициент ξ равен отношению давления в конце нагнетания к давлению в начале всасывания, а коэффициент а = Vм/VТ, то есть он является относительной величиной мертвого пространства. Коэффициент т - показатель политропы.
Коэффициент герметичности это функция подачи компрессора от запаздывания закрытия клапанов, негерметичности уплотнений зазора между поршнем и цилиндром, уплотнений штоков у цилиндров двойного действия, негерметичности соединений рабочих каналов. Коэффициент герметичности обычно принимается в пределах 0,95...0,98.
Температурный коэффициент отражает влияние нагрева газа при всасывании за счет теплообмена с горячими стенками цилиндра и каналов. При нагреве увеличивается объем газа, находящегося в цилиндре, и уменьшается полезный объем газа, поступающего в цилиндр из всасывающего патрубка.
Температурный коэффициент зависит от степени сжатия газа, поскольку от этого зависят температура нагнетаемого газа и температура стенок каналов и цилиндра. Ориентировочно температурный коэффициент можно найти с помощью следующего выражения:
= 1-0,01- (ξ-1). (3.16)
Коэффициент давления учитывает снижение подачи компрессора за счет уменьшения давления газа в цилиндре при всасывании по сравнению с давлением во всасывающем патрубке. В результате этого снижения давления газ расширяется, и в цилиндр входит меньшее его количество. На подачу влияет уменьшение давления не в начале, а в конце периода всасывания. Коэффициент давления обычно находится в пределах 0,95…0,98.
Вопрос 3.6. Многоступенчатое сжатие
Принцип получения высоких давлений в поршневом компрессоре.
При необходимости сжимать газ до давления, превышающего 0,4…0,7Мпа по манометру, применяют многоступенчатое сжатие, сущ-
-88-
ность которого состоит в том, что процесс сжатия газа разбивается на несколько этапов или ступеней. В каждой из этих ступеней газ сжимается до некоторого промежуточного давления и перед тем как поступать в следующую ступень, охлаждается в межступенчатом холодильнике. В последней ступени газ дожимается до конечного давления. В современных компрессорах высокого давления число ступеней сжатия достигает семи.
Причины, заставляющие применять многоступенчатое сжатие, следующие;
- выигрыш в затраченной работе;
- ограничение температуры конца сжатия; - более высокий коэффициент подачи
Как было сказано выше, работа адиабатического сжатия значительно превышает работу изотермического сжатия. При увеличении степени сжатия это расхождение быстро увеличивается. Значительное увеличение давления газа в одном цилиндре приводит к тому, что самое тщательное охлаждение цилиндра не приближает процесс сжатия к изотермическому, и он становится близок илитфактически идентичен адиабатическому процессу. Это устанавливает предел повышения давления в одном цилиндре компрессора.
Для уменьшения работы сжатия применяется ступенчатое сжатие газа с охлаждением его в охладителях, расположенных между ступенями компрессора.
В результате охлаждения газа устраняется и другая причина, обусловливающая применение ступенчатого сжатия, это недопустимое повышение температуры газа при большой степени повышения давления одноступенчатым компрессором. Температура на этапе сжатия газа не должна достигать значений, при которых происходит изменение свойств компрессорного масла. С повышением температуры газа вязкость масла уменьшается, ухудшаются условия смазки, и увеличивается износ трущихся деталей компрессора. При достижении температур порядка 180...200°С масло разлагается, в результате чего поверхности деталей цилиндра компрессора и нагнетательная линия покрываются нагаром. Это ухудшает охлаждение компрессора и нарушает его нормальную работу (увеличивается трение между поршневыми кольцами и цилиндром, возможны поломки колец и задиры поверхности цилиндра, ухудшается работа клапанов, возникает опасность самовозгорания и взрыва в нагнетательной линии).
В одной ступени компрессора можно достичь только определенных значений
ξ = р1 /р2. Так чрезмерное повышение ξ может привести к значительному уменьшению коэффициента подачи и, следовательно, к уменьшению производительности компрессора. Предельный случай, когда компрессор перестает перемещать газ, будет при = 0. При этом критическое значение ξ, исходя из формулы (2.15),
-89-
ξ=
(3.17)

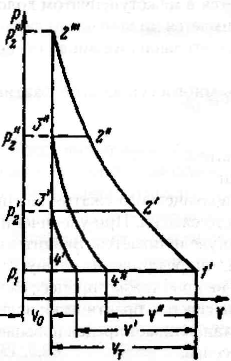

На
рис. 3.4. приведена диаграмма
р-V,
иллюстрирующая
зависимость
всасывающих объемов от давления
нагнетания р2
при
р1
= const.
Из этой диаграммы следует, что увеличение давления нагнетания до р2"приводит к уменьшению объема всасывающего газа до V". При повышении давления нагнетания до р2'" объем всасываемого газа становится равным нулю. Процесс сжатия и расширения газа в этом случае характеризуется кривой 1'- 2'".
У
казанные
причины ограничивают
степень повышения давления
одной ступени компрессора
значением ξ=
4...5,5.

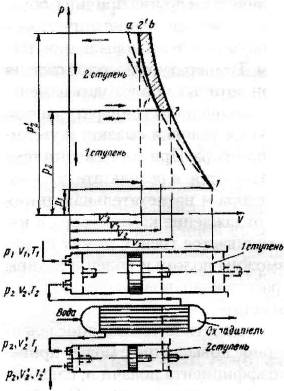

Индикаторная диаграмма двухступенчатого компрессора. На рис. 3.5 показана индикаторная диаграмма идеального рабочего процесса в двухступенчатом компрессоре. В первой ступени сжатие происходит так же, как и в одноступенчатом компрессоре. Когда газ из первой ступени подается в охладитель во второй,
-90-
осуществляется этап всасывания газа после охладителя. Подача газа второй ступенью происходит при закрытом всасывающем клапане этой ступени.
Температура газа, поступающего после сжатия из первой ступени в охладитель, понижается в нем до температуры газа на входе в первую ступень компрессора Т1 (пунктирная линия 1 -а соответствует изотермическому процессу сжатия газа). Таким образом, состояние газа после охладителя соответствует сжатию его в первой ступени по изотермическому процессу. Изобарический процесс, т. е. процесс, протекающий при постоянном давлении (линия 2-У), характеризуется охлаждением газа при его движении от первой до второй ступени компрессора через охладитель. Этапу сжатия во второй ступени соответствует линия 1'-2'.
При одноступенчатом сжатии без промежуточного охлаждения этому процессу соответствует линия 1—b. Таким образом, в двухступенчатом компрессоре работа сжатия газа меньше работы сжатия газа в одноступенчатом компрессоре на величину площади 2-b-2'-1' индикаторной диаграммы.
Работа сжатия газа в двухступенчатом компрессоре:
Если температура газа после охладителя становится равной температуре газа на входе в первую ступень компрессора, то
(3.18)
Анализируя формулу (3.18) можно, в конечном счете, получить, что для компрессора с 2 ступенями:
(3.19)
Уравнение 3.19 соответствует сжатию газа с наименьшей затратой работы, при этом степени повышения давления каждой из ступеней компрессора равны между собой и температура на выходе из компрессора имеет наименьшее значение.
В зависимости от ξприменяются компрессоры со следующими числами ступеней z:
-91-
Таблица 2
ξ≤7
|
5... 30
|
13. ..150
|
35... 400
|
150. ..1100
|
z = 1
|
2
|
3
|
4
|
5. ..7
|
При реальном процессе работа сжатия увеличивается за счет потерь мощности в клапанах, недостаточного охлаждения газа, изменения свойств газа при сжатии и других факторов. Практически реальный рабочий процесс ступенчатого сжатия соответствует идеальному рабочему процессу.
