Учебное место №1.
Размещение приборов системы электрического пуска двигателя и энергоснабжения потребителей.
Операционная карта №1
Размещение приборов схемы зарядной цепи и питания потребителей.
№ п\п |
Наименование операций |
Инструмент |
Технические требования |
1 |
С

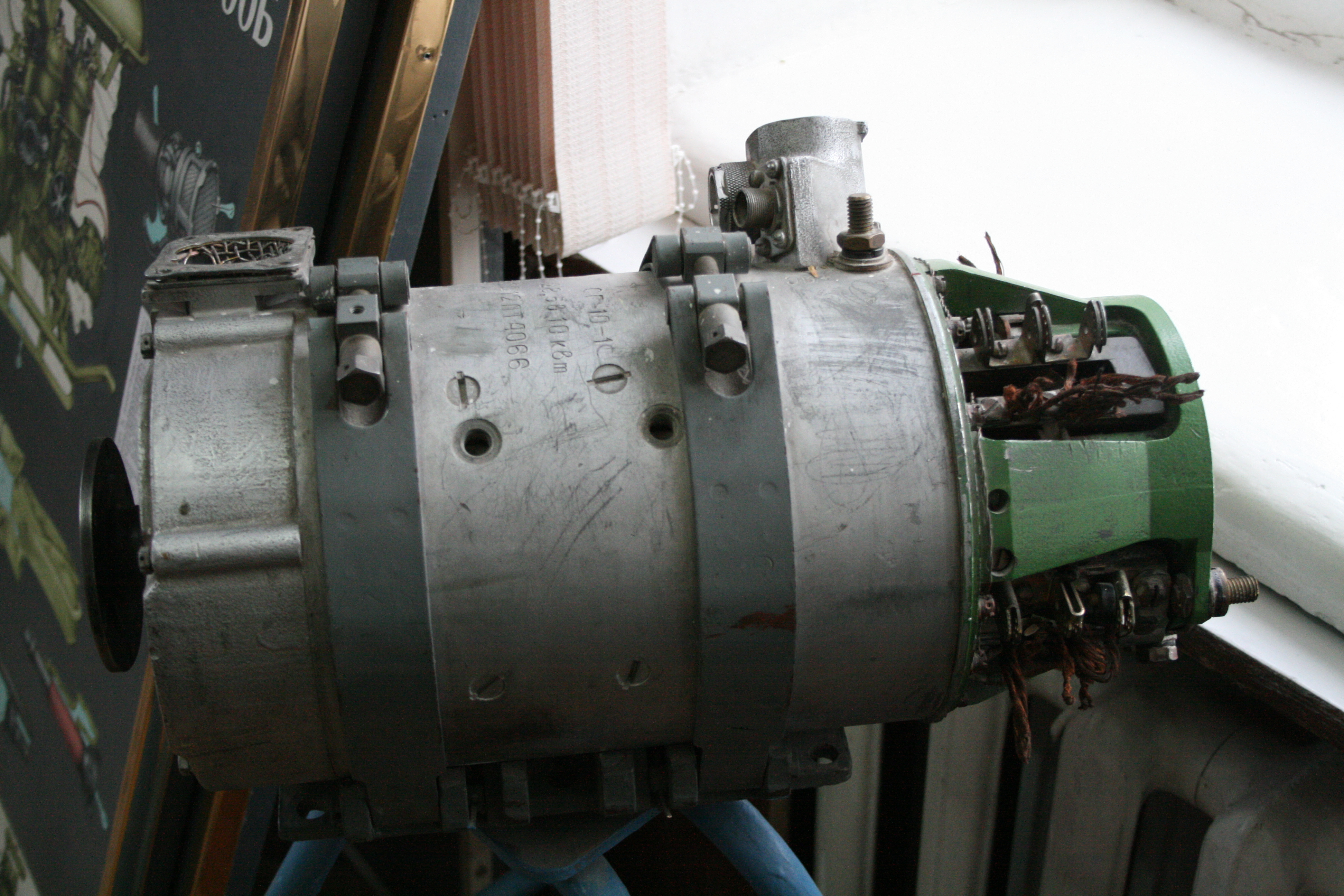

Техническая характеристика стартер-генератора танка Тип - постоянного тока, смешанного возбуждения. Марка - СГ-10-1С Масса - 70 кг. Технические Генераторный Стартерный данные режим режим
Мощность, кВт 10 19 (26 л/с) Номинальное напряжение, В 28 48 Номинальный ток, А 360 до 2000 Кратковременно допустимый ток в течении 30 с, А 450 - Рабочий диапазон скоростей, об/мин 3600-6250 - Удельная мощность, Вт/кг 143 |

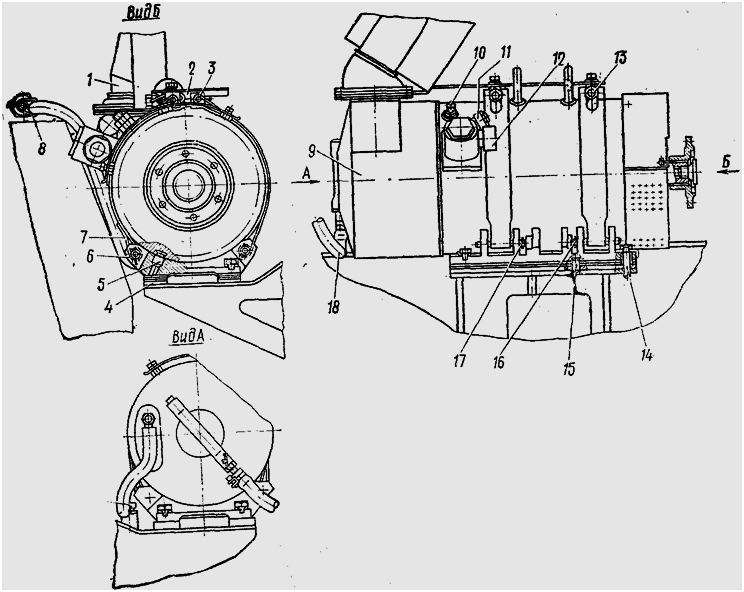

Стартер-генератор установлен в силовом отделении машины на кронштейне, приваренном к подмоторному фундаменту, в специальной подушке. Закреплен стартер-генератор двумя хомутами 3 и 7 с помощью стяжных болтов. Сверху стартер-генератор имеет щиток, защищающий его от теплового излучения двигателя. |
|
|

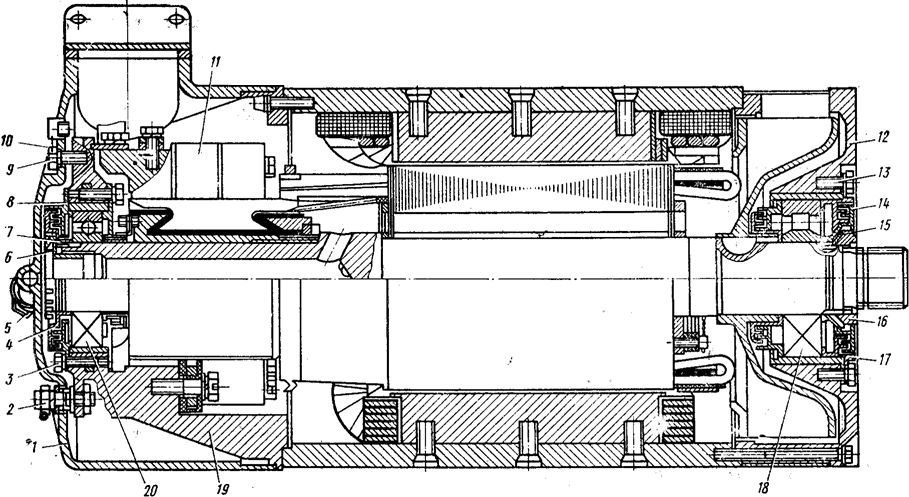

Стартер-генератор состоит: - корпус с полюсами 1; - якорь с коллектором; - крышка со стороны привода 12; - крышка со стороны коллектора 19; - защитный кожух; - щеткодержатели реактивного типа со щетками. |
||
2 |
Р |

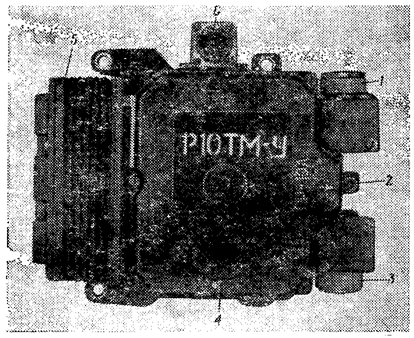

Реле-регулятор Р10ТМ-У расположен над АБ и установлено на одном кронштейне с розеткой внешнего запуска и прибором ПУС-15Р.
|
|
3 |

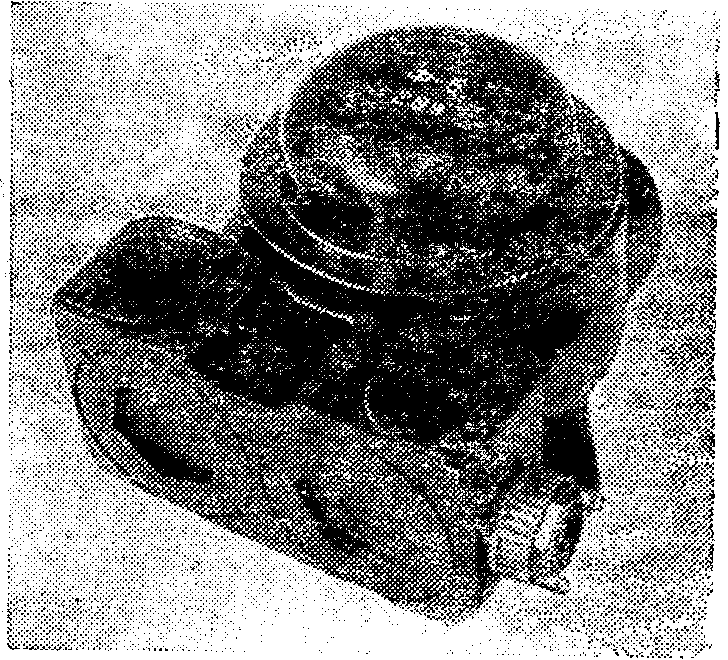

Электрические фильтры Ф-5 и Ф-10 предназначены для уменьшения помех радиоприему, возникающих при работе электрооборудования машины.
|
В машине установлены два фильтра. Фильтр Ф·5 закреплен на кронштейне сиденья наводчика, а Ф10.-. на бонках, приваренных к лобовому листу машины.
|
|
4 |
Блок защиты аккумуляторов (БЗА);
Б
|

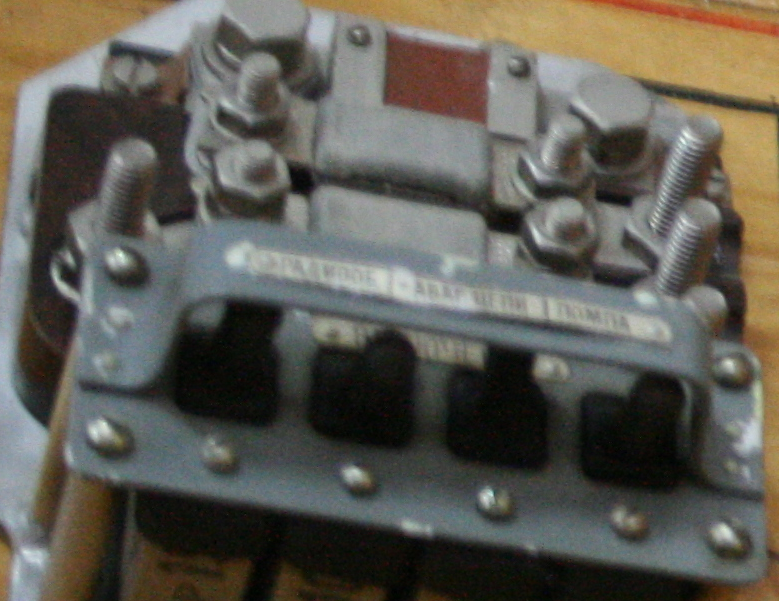

БЗА расположен над АБ и установлен на кронштейне, приваренном к подбашенному листу. На блоке защиты аккумуляторных батарей (БЗА) установлены; шунт вольтамперметра, плавкие предохранители закрытого типа ТП-400 на номинальный ток 400 А и проволочные - на 200 и 250 А, автоматы защиты сети АЗР (выключатели) в цепях питания водопомпы, дежурного освещения, нагнетателя и радиооборудования. |
|
5 |
В
|
Вольтамперметр ВА-540 расположен на щитке механика-водителя, а шунт на БЗА.
|
|
6. |
Аккумуляторные батареи
|

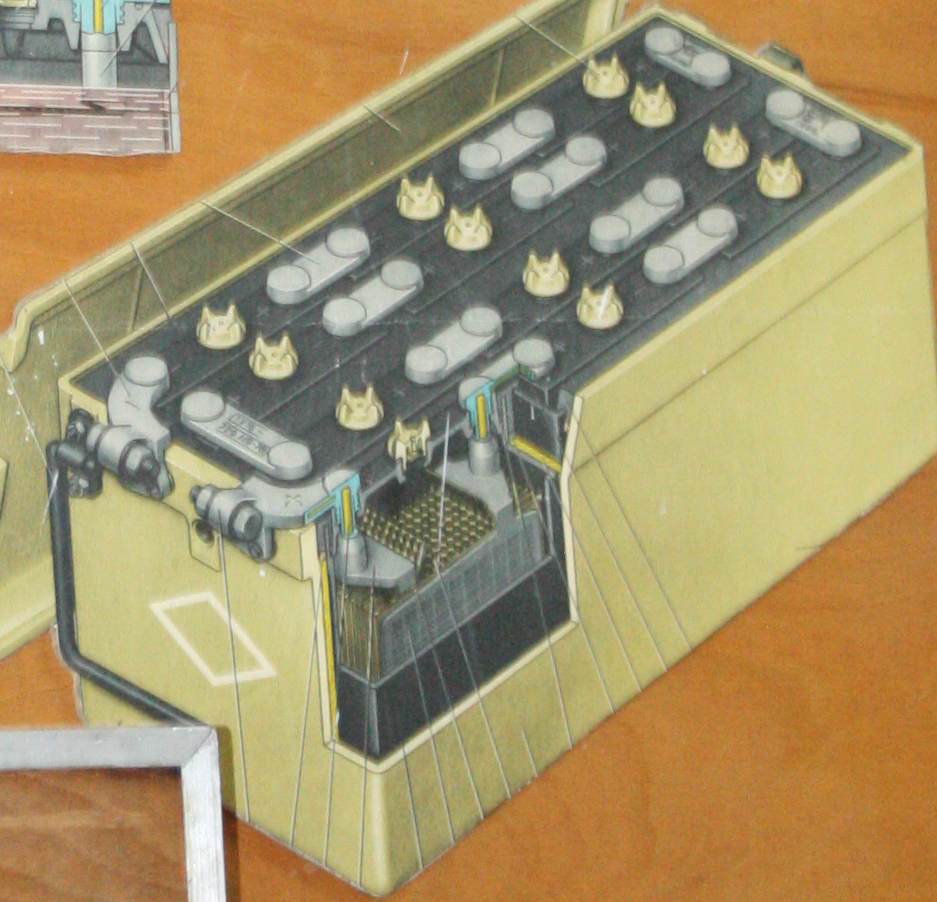

Устанавливаются в стеллажи аккумуляторов слева от механика водителя. |
