Задання позиціювання супорта на прискореній подачі.
Задання прискорених переміщень здійснюється шляхом використання признаку ”~” в кадрі розмірного переміщення X і Z.
N…X2000~ ПС – прискорене переміщення в діаметр 20 мм.
N…Z4000~ ПС – прискорене переміщення в координату Z=40мм.
А якщо в програмі записати так, як записано нижче, то рух відбудеться прискорено у відповідні координати одночасно по двох координатах.
N…X2000*~ ПС – прискорене переміщення в діаметр 20 мм. одночасно з наступним кадром.
N…Z4000 ПС – прискорене переміщення в координату Z=40мм. одночасно з попереднім кадром.
Задання номера інструменту.
Номер інструменту задається адресом Т і номером позиції, в якій закріплено інструмент. Верстат 1В340Ф3 має в своєму складі 8-ми позиційну револьверну головку для закріплення різальних інструментів.
Наприклад:
N…T5 ПС – встановлення в робочу позицію інструменту, який знаходиться у 5-ій позиції револьверної головки.
Система відліку (система координат).
Переміщення по осях координат можна задавати в абсолютній , або відносній системі координат.

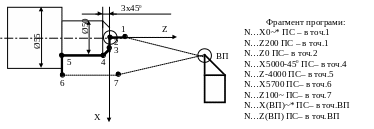

П
риклад
фрагменту програми з переміщеннями у
абсолютній системі відліку
Відлік розмірів у відносній системі здійснюється відносно попередньої точки; знак при одному напрямку з координатами осей “+”, в протилежному “-“.
Приклад складання рукопису програми для проточки діаметра 56мм. на довжину 40мм. з підрізкою торця діаметра 60мм.. Частота обертання шпінделя nconst=800об/хв.
П
одача
– 0,3мм/об. Прохідний упорний різець в
шостій позиції револьверної головки.
N1T6 ПС
N2G97 ПС
N3M41 ПС
N4M3 ПС
N5S800 ПС
N6G95 ПС
N7F30 ПС
N8X5600~* ПС
N9Z200 ПС
N10Z-4000 ПС
N11X6200 ПС
N12Z10000~ ПС
N13X10000~ ПС
N14M2 ПС
Обробка фасок (-450),(+450).
Фаски на верстаті можна обробляти використовуючи признак сумісної обробки (*).
Крім цього для обробки фасок в СЧПК передбачено символи (+450) і (-450).
П
риклад
задання фаски використовуючи признак
сумісної обробки (*).
Приклад задання фаски використовуючи признак +450 і –450.
Принцип задання фасок з признаками +450 і –450 пояснюється таблицею нижче.
Задання кругової інтерполяції (G02),(G03).
Кругова інтерполяція задається групою команд з підготовчою функцією G02 – по ходу годинникової стрілки, або G03 – проти ходу годинникової стрілки.
Задача: Програмування фаски і радіусної поверхні.
Операція: токарна з ЧПК.
Верстат: токарний з ЧПК мод.1В340Ф3.
СЧПК “Електроніка НЦ31-01”
1. Точити контур деталі згідно з операційним ескізом.
Вихідні дані: V=80м/хв;S=0,25мм/об; різець №3.
Обробка відбувається при постійній швидкості різання Vconst=80м/хв.
Обробка галтелей (G12), (G13) .
Галтель – це дуга з центральним кутом 900 початок і кінець якої лежать на осях місцевої системи координат. Місцева система координат, це така система координат початок якої знаходиться в центрі дуги.
Формат задання галтелі по ходу годинникової стрілки:
N…X… - координата Х початку галтелі.
N…Z… - координата Z початку галтелі.
N…G12* - задання галтелі по ходу годинникової стрілки.
N…X…* - координата Х кінця галтелі
N…Z… - координата Z кінця галтелі.
Формат задання галтелі проти ходу годинникової стрілки:
N…X… - координата Х початку галтелі.
N…Z… - координата Z початку галтелі.
N…G13* - задання галтелі проти ходу годинникової стрілки.
N…X…* - координата Х кінця галтелі
N…Z… - координата Z кінця галтелі.
