8. Выбор вспомогательных машин для выполнения земляных работ
8.1. Определение размеров кавальеров
Производится в следующем порядке:
Разрабатывается план размещения кавальеров (см. рис. 8.1), при этом кавальеры располагают от бровки на расстоянии, определяемом по выражению:
(8.1)
На основании разработанного плана устанавливается общая длина кавальеров LКАВ.
Задавшись треугольной формой сечения кавальеров (рис. 8.2) определяем их требуемую высоту по выражению:
,
м (8.2)
где: VКАВ – объем кавальеров, м3;
КР – коэффициент разрыхления грунта (см. табл. П 4.2);
LКАВ – длина кавальеров, м;
m1 – коэффициент откоса временных насыпей (см. табл. П 5.1).
Объем кавальеров при условии отсыпки грунта при разработке недобора на бровку котлованов и траншей принимается равным объему обратной засыпки пазух:
в случае кавальеров, устраиваемых отдельно напротив каждого из котлованов:
(8.3)
в случае сплошных кавальеров, устраиваемых напротив котлованов:
(8.4)
в случае сплошных кавальеров, устраиваемых напротив траншей под столбчатые фундаменты:
(8.5)
в случае сплошных кавальеров, устраиваемых напротив траншей под ленточные фундаменты:
(8.6)
Рис. 8.1. Схема размещения кавальеров и разбивки на захватки
При hКАВ > 2,5…3 м следует принять трапециевидную форму сечения кавальеров (рис. 8.3).
В этом случае, задавшись высотой кавальеров hКАВ = 2,5…3 м, определяют их ширину по верху bКАВ по выражению:
,
м (8.7)

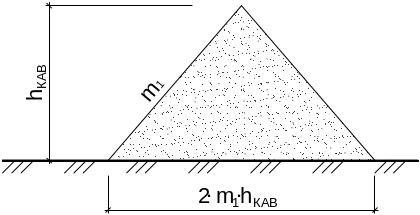

Рис. 8.2. Схема сечения кавальеров треугольной формы |

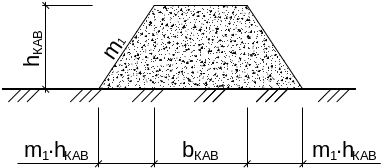

Рис. 8.3. Схема кавальеров трапециевидной формы |
8.2. Определение расстояния перемещения бульдозером грунта отсыпанных экскаватором на бровку кавальеров
Если кавальеры затрудняют производство железобетонных и монтажных работ целесообразно выполнить их перемещение на расстояние от бровки М = 6…12 м, обеспечивающее нормальные условия выполнения указанных работ.
При расположении перемещенных кавальеров напротив отсыпанных экскаватором (рис. 8.4) расстояние перемещения LПЕР кавальеров можно найти по формуле:
,
м (8.8)
где: М – расстояние от перемещенного кавальера до бровки, м;
D – расстояние от бровки до кавальеров, отсыпанных экскаватором, определяемое по выражению (8.1), м.
После устройства фундаментов производится обратная засыпка пазух экскаватором грейфер, при этом грунт кавальеров перемещается к котловану бульдозером. Расстояние перемещения грунта в этом случае можно принимать равным расстоянию перемещения грунта, найденному по выражению (8.8), однако при этом сложно обеспечить послойную отсыпку грунта пазух, так как экскаватор придется располагать за пределами перемещенных для засыпки кавальеров.
Рис. 8.4. Схема к определению расстояния перемещения кавальеров LПЕР
Для упрощения выполнения работ между перемещенными кавальерами и бровкой котлована следует оставить расстояние (4…6 м), достаточное для свободного прохода между ними экскаватора грейфер.
В этом случае ориентировочное расстояние обратного перемещения грунта подсыпки из кавальеров можно принять равным:
,
м (8.9)
Подбор бульдозера для перемещения кавальеров производится на основании наибольшего из расстояний, найденных по формулам (8.8; 8.9) по методике, изложенной в [10], раздел 7.2.
