6.9. Рассеяние Мандельштама—Бриллюэна (рмб или sbs)
Рассмотренные выше явления, при которых фотоны исходного излучения переводили микрочастицы в возбужденное состояние, как было отмечено, являются широкополосными. Упругие колебания молекул в этом случае состоят из двух типов колебаний: вращательного и продольного. Как отмечалось ранее, энергия этих колебаний имеет дискретный характер, т. е. квантована. Рождаемые при продольных колебаниях фононы в физике твердого тела принято называть оптическими. Частотный спектр этих фононов занимает диапазон от сотен мегагерц до частот инфракрасного диапазона оптического спектра ~10иГц.
Если
интенсивность (т. е. количество фотонов)
исходного (начального) излучения
увеличивать в узкой полосе частот —
несколько десятков МГц, то колебательные
движения микрочастиц будут переходить
на такой уровень, при котором продольный
тип колебаний станет преобладающим.
При этом возрастает и амплитуда этих
колебаний. Ранее отмечалось, что в
твердом веществе молекулы расположены
с очень большой плотностью — 1023
в см3.
При такой плотности велика сила
взаимодействия
между микрочастицами, в результате чего
продольные упругие колебания
передаются соседним молекулам и в
веществе распространяется бегу-Щая
упругая (звуковая) волна. Для возбуждения
такой волны необходимо, чтобы возбуждающие
их фотоны имели узкий частотный спектр
-50—100 МГц. Энергетический
спектр таких упругих колебаний также
квантован. Эти кванты называются
акустическими фононами. Частотный
спектр акустических фононов весьма
Щирок и занимает спектр от инфранизких
звуковых частот в доли герца до
гиперзвуковых
~1013
Гц. На этих фононах также происходит
рассеяние света. Это явле
ние
называется рассеянием Мандельштама—Бриллюэна
(РМБ). Для возбуждения РМБ спектральная
плотность начального излучения должна
быть значительно большей,
чем для рамановского рассеяния — 10 мВт
в полосе частот 10—50 МГГц. Сам по себе
частотный спектр РМБ относительно
невелик (он сосредоточен в указанной
полосе), однако вследствие эффекта
Допплера, спектр расширяется д0
300—500
МГц. Напомним, что эффект Допплера здесь
играет роль по той причине,
что рассеяние света происходит от
линейно движущихся звуковых волн. Более
подробно РМБ будет рассмотрено в главе,
посвященной оптическим усилителям.
Рассмотренные
выше нелинейные оптические явления:
фазовая самомодуляция
(ФСМ), перекрестная фазовая модуляция
(ФКМ), четырехволновое смешение
(ЧВС), комбинационное рассеяние (или
рамановское) и рассеяние Мандельштама—Бриллюэна
(РМБ) приводят к расширению спектральной
лини оптического
излучения. Это расширение возрастает
с увеличением оптической мощности

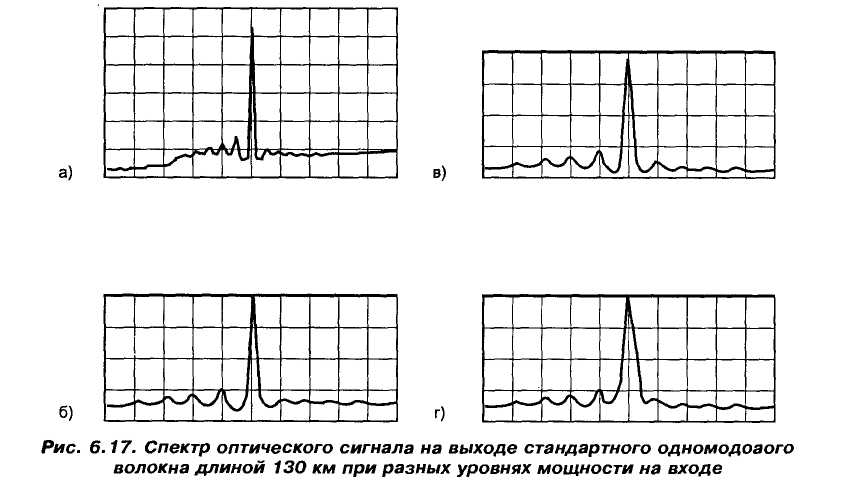

сигнала. На рис. 6.17 представлены результаты
измерений ширины линии излучения
оптического сигнала на длине волны 1546
нм при его распространении
в волокне SMF-28
(одномодовое стандартное OB
Corning
) длиной 130 км.
На рис. 6.17а показан спектр оптического сигнала на входе линии, на рис. 6.176 — спектр сигнала на выходе при входной мощности 50 мВт (+17 дБм), на рис. 6.17в — 100 мВт (+20 дБм), на рис. 6.17г — 200 мВт (+23 дБм). Анализ результатов показывает расширение спектра по сравнению с входным более чем в 4 раза. Измерения проводились на действующей ВОСП вдоль Московской кольцевой автодороги (МКАД).
Выше
были рассмотрены основные нелинейные
явления, возникающие в од-номодовых
ОВ при введении излучения, мощность
которого превышает 10 мВт, а также
их воздействия, отрицательно сказывающиеся
на качественных показателях систем
связи. Одним из методов ослабления этих
воздействий является разработка новых
типов одномодовых волокон, с повышенной
величиной эффективной площади сечения
ОВ —
(мкм2).
Дело в том, что геометрическая площадь
сечения.волокна
с,.
Ранее
отмечалось, что поперечное распределение
интенсивности излучения в одномодовых
ОВ имеет вид гауссовой кривой.
По этой причине эффективный диаметр
модового пятна меньше геометрического.
Например, для стандартного одномодового
ОВ с d,
= 10 мкм диаметр модового
пятна равен ~4 мкм, а эффективная площадь
=
50 мкм2,
т. е. в 1,5 раза
меньше геометрической. С помощью подбора
легирующих добавок и формы профиля
показателя преломления Аэфф
удается существенно увеличить. Так,
компания
CORNING
разработала волокно LEAF,
имеющее
=
72, 5 мкм2,
а японская
фирма FUJIKURA
создала одномодовое волокно с
=
165 мкм2,
сохранив в
норме остальные важные характеристики
ОВ: хроматическую дисперсию 20,5
пс/нм. км, наклон дисперсионной
характеристики 0,063 пс/нм2.
км, затухание
0,205 дБ/км.
Применение новых типов одномодовых волокон позволило в последних разработках многоканальных систем DWDM вводить в линейное волокно мощность группового оптического сигнала ~+30 дБм (т. е. 1 Вт). В таких системах использованы ОВ не только с большой Аэфф, но и с повышенной очисткой кварца, в результате чего на длине волны 1550 нм получен коэффициент затухания а = 0,151 дБ/км (теоретический минимум ~0,14дБ/км).
