5.4. Метод непрерывного контроля многопролетных восп-ср

В этом разделе рассматривается метод решения проблемы непрерывного конт­роля ВОСП с многопролетным оптичееким трактом. В разделе 5.1 были описаны системы непрерывного сквозного контроля для однопролетных ВОСП. Эти системы основаны на использовании оптических рефлектометров.

. Работа этих прибо­ров основана на измерении обратного рэлеевского рассеяния, которое распро­страняется в направлении, противоположном зондирующему сигналу. Включение рефлектометров на оконечных пунктах в многопролетных линиях обеспечивает контроль параметров только на первом и последнем ЭКУ. Поскольку в промежуточных пунктах линии связи установлены оптические усилители, пропускающие излучение только в прямом направлении, сквозной контроль тракта между точками MPI-S и MPI-R оказывается невозможным. Кроме того, максимальная даль­ность действия лучших современных рефлектометров не превышает 350 км, тогда как длина регенерационной секции многопролетной ВОСП-СР может достигать 1200-1500 км.

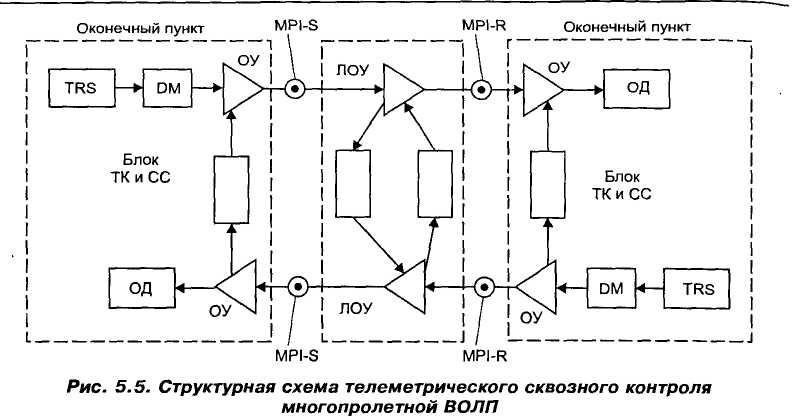

Одним из методов решения проблемы сквозного непрерывного контроля явля­ется организация канала обратной оптической связи между прямым и обратным информационным волокном в каждом пункте установки ЛОУ [73, 74]. Конфигурация схемы реализации этого метода представлена на рис. 5.5, где TRS — транс-пондер передачи, ОМ — оптический мультиплексор, ОУ — оптический усилитель передачи и приема), ЛОУ — промежуточный (линейный) усилитель, блок ТК и СС — узел телеметрического контроля и служебной связи.

Поскольку оптические усилители как на оконечных, так и в промежуточных пунктах для обоих направлений (прямого и обратного) находятся в одной точке, то организация обратных каналов для прохождения сигналов обратного рэлеевского рассеяния на выделенной длине волны не представляет большой проблемы. Для осуществления сквозного контроля по такой схеме необходим специальный рефлектометр с раздельным входом и выходом для зондирующего и обратного сигналов.

Наиболее простым способом организации непрерывного контроля ЭКУ явля­ется применение оптических рефлектометров в каждом пункте и передача полу­ченных результатов в виде цифровых данных по выделенному каналу на X — 1510 нм для ТК и СС, который предусмотрен рекомендациями G.692. При испо­льзовании этого способа следует учитывать два фактора: необходимость дополни­тельного питания и высокую стоимость рефлектометров. Проблема может быть решена путем использования компромиссного варианта, суть которого состоит в

следующем. Очевидно, что цель контроля параметров и состояния ЭКУ состоит в непрерывном измерении затухания в волокне и потерь в дискретных элементах — местах сварок строительных длин волн ОК, соединителей, ответвителей и других элементов, а также обнаружение возникающих трещин и изгибов ОВ и определе­ние расстояния до этих трещин и изгибов. Первая из этих задач — измерение и контроль затухания решается с помощью встроенных во всех оптических усилите­лях на входе и выходе однопроцентных ответвителей. С их помощью измеряется мощность оптического группового сигнала на выходе усилителя передачи и на входе следующего ЛОУ. Полученные данные по каналу ТК и СС передаются на оконечные пункты, где информация отображается на дисплее и записывается в память компьютера.

Для фиксации возникшего в ОВ повреждения и определения расстояния до него в пункте каждого ЛОУ вместо рефлектометра целесообразнее использование оптических локаторов — измерителей места обрыва. Эти приборы фиксируют сигналы френелевских отражений от локальных неоднородностей. Энергия этих сигналов более чем на два порядка превышает энергию сигналов рэлеевского рассеяния, поэтому чувствительность оптических локаторов может быть значительно более низкой, чем у рефлектометров. Этим обстоятельством обусловлена относительная простота и, следовательно, низкая стоимость таких приборов. Они более чем в десять раз дешевле рефлектометров, имеют значительно меньшие габариты и вес, а также малую потребляемую электрическую мощность. Среди се­рийно выпускаемых в настоящее время оптических локаторов можно назвать прибор Optical Fault Locator-630 фирмы Datacom Textron, а также волоконный локатор ВЛ-Зх «Обрыв», разработанный Институтом информационных технологий (г. Минск). Последний из названных приборов имеет следующие технические характеристики: рабочие длины волн 1310 ± 20 нм и 1550 ± 20 нм, максима­льная длина измеряемого кабеля 120 км, динамический диапазон 30 дБ, погрешность от 1 до 30 м, вес 1 кг, габариты 220 х 35 х 10 мм. Применение таких приборов в каждом промежуточном пункте может обойтись дешевле одногорефлектометра.

В целом же проблема тестирования и непрерывного контроля многопролетных ВОСП-СР до настоящего времени не решена.
