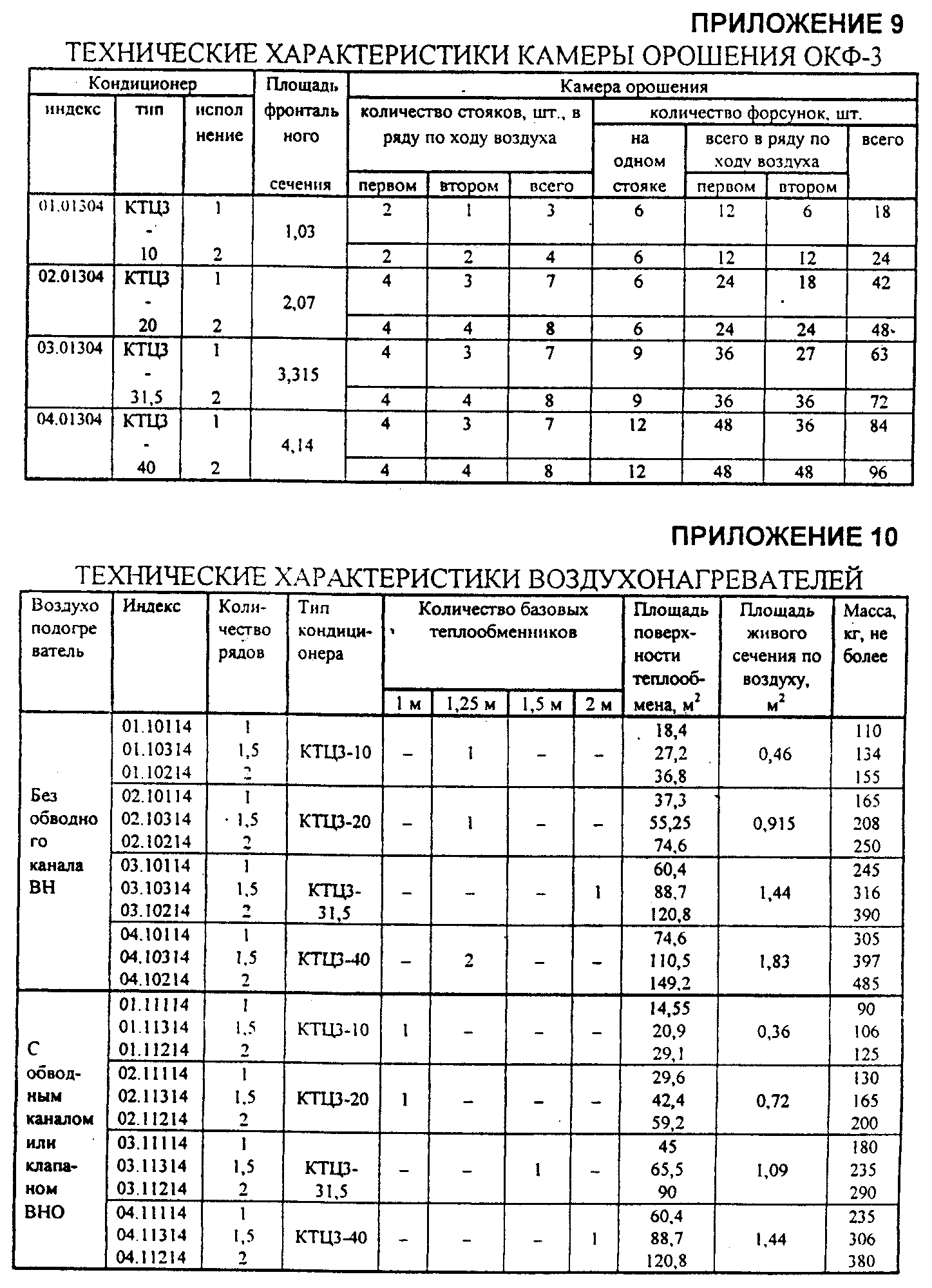

Р асчетные параметры наружного воздуха

5 2

53

п риложение 11

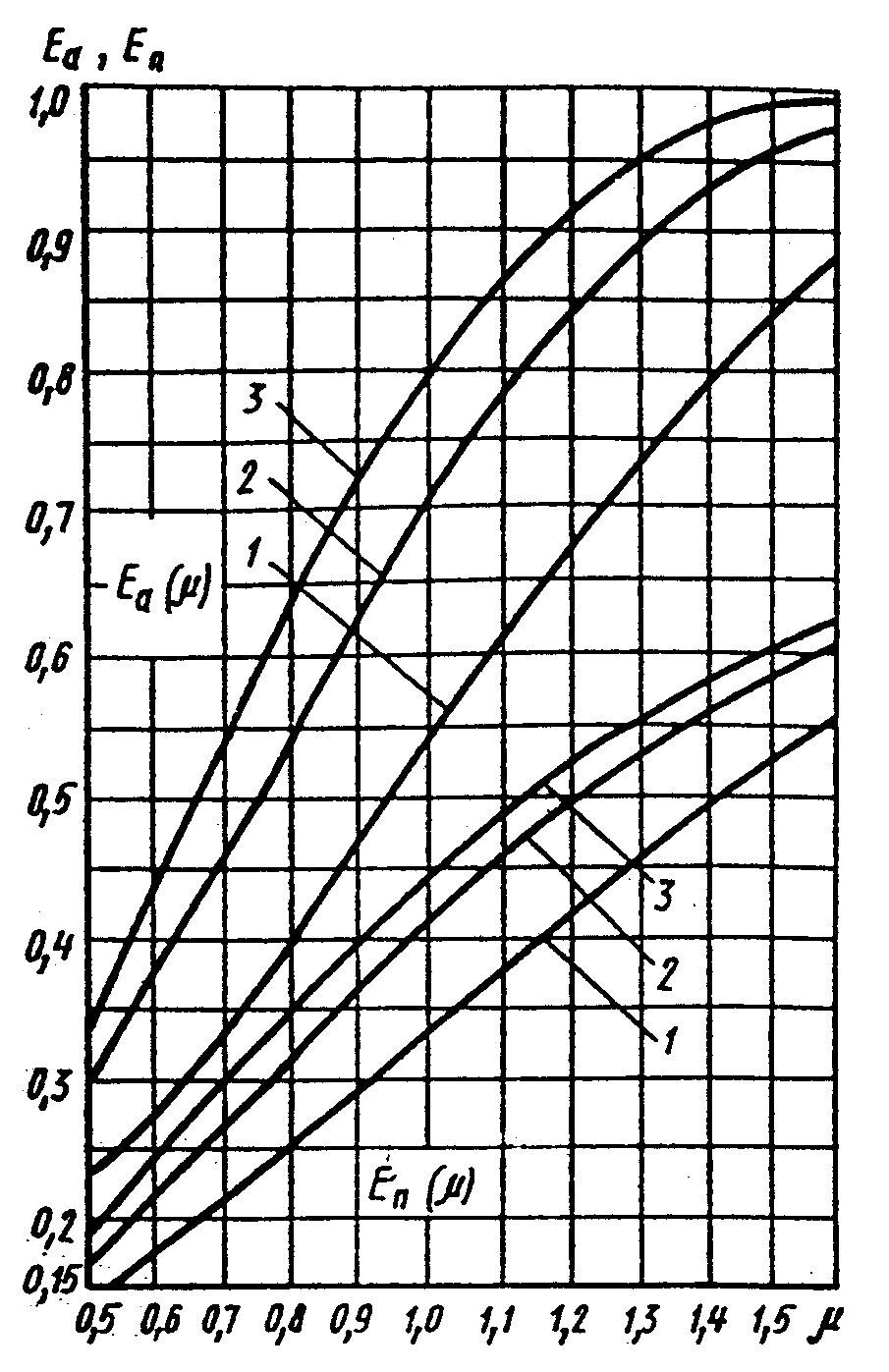

Рис.1 Определение коэффициентов адиабатной E_a и энтальпийной E_п эффективности однорядных прямоточных камер орошения ОКФ-3

(исполнение 2)

1 – окф-3 01.01304 (02.01304);

2 – окф-3 03.01304 (04.01304), 06.01304;

3 – окф-3 12.01304 (16.01304), 20.01304 (25.01304);

54

Рис.2 Определение коэффициентов адиабатной E_a и энтальпийной E_п эффективности однорядных противоточных камер орошения ОКФ-3

(исполнение 1)

1 – окф-3 01.01304;

2 – окф-3 02.01304 (03.01304), 04.01304 (20.01304);

3 – окф-3 06.01304 (08.01304), 12.01304 (25.01304);

5 5

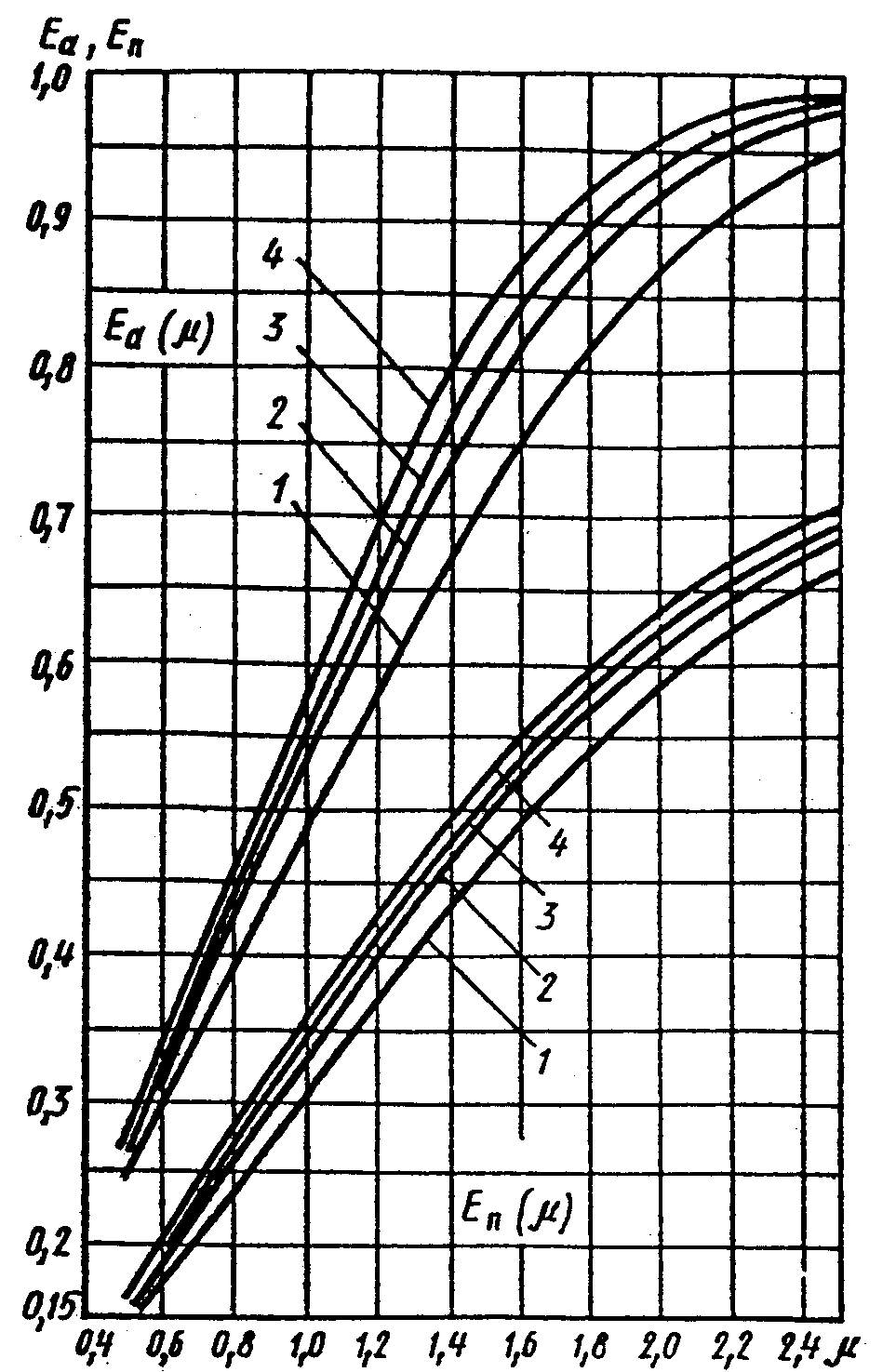

Рис.3 Определение коэффициентов адиабатной E_a и энтальпийной E_п эффективности двухрядных камер орошения ОКФ-3

(исполнение 1 и 2)

1 – окф-3 01.01304 (исп.2), 02.01304 (исп.2);

2 – окф-3 02.01304 (исп.1), 06.01304 (исп.2), 08.01304 (исп.2), 12.01304 (исп.2), 16.01304 (исп.2), 20.01304 (исп.2);

3 – окф-3 01.01304 (исп.1), 03.01304 (исп.2), 04.01304 (исп.2), 06.01304 (исп.1), 08.01304 (исп.1), 12.01304 (исп.1), 16.01304 (исп.1), 20.01304 (исп.1), 25.01304 (исп.2);

4 – ОКФ-3 03.01304 (исп.1), 04.01304 (исп.1), 25.01304 (исп.1);

5 6

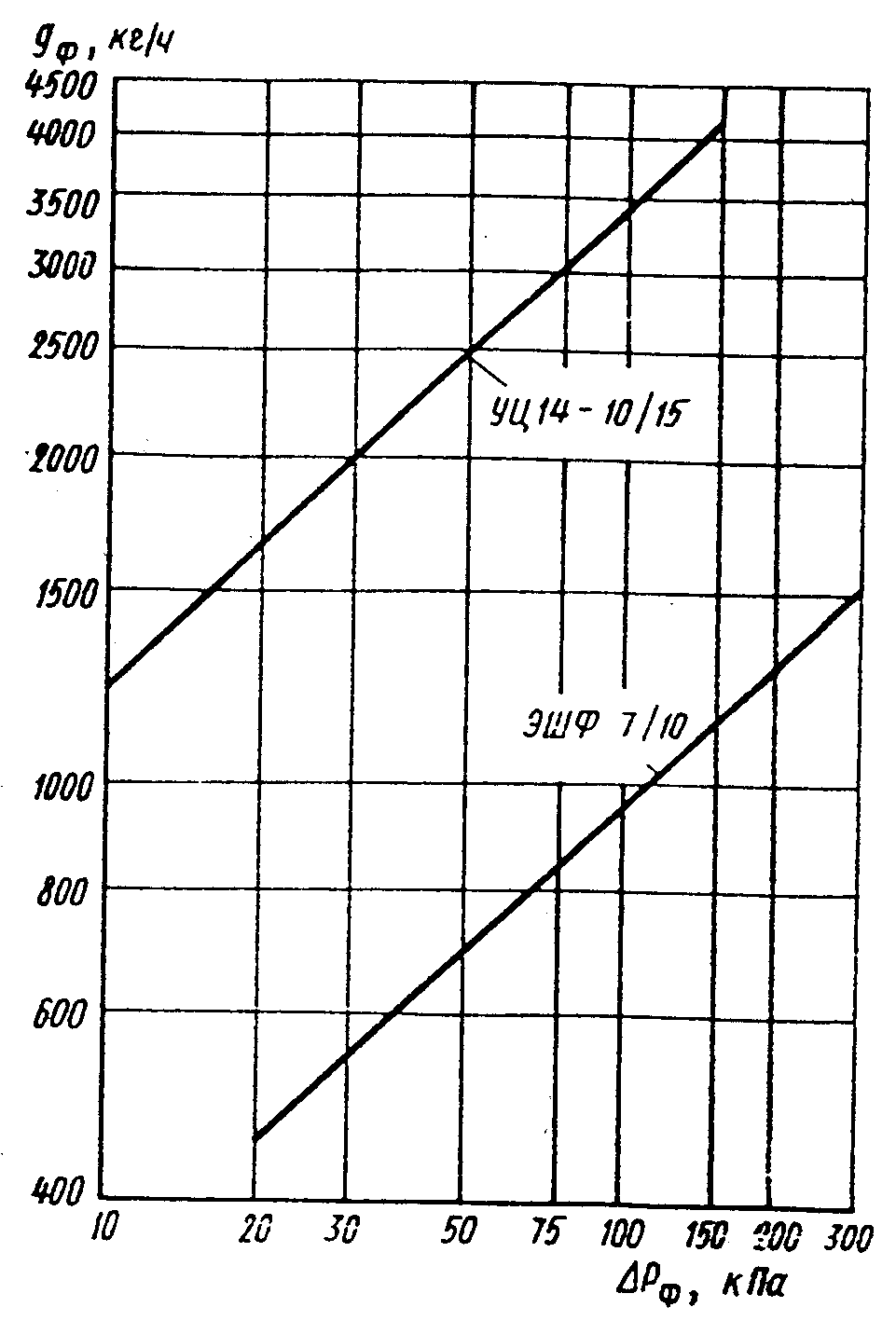

Рис.4. Зависимости расхода воды g_ф от давления воды перед

форсунками p_ф

57

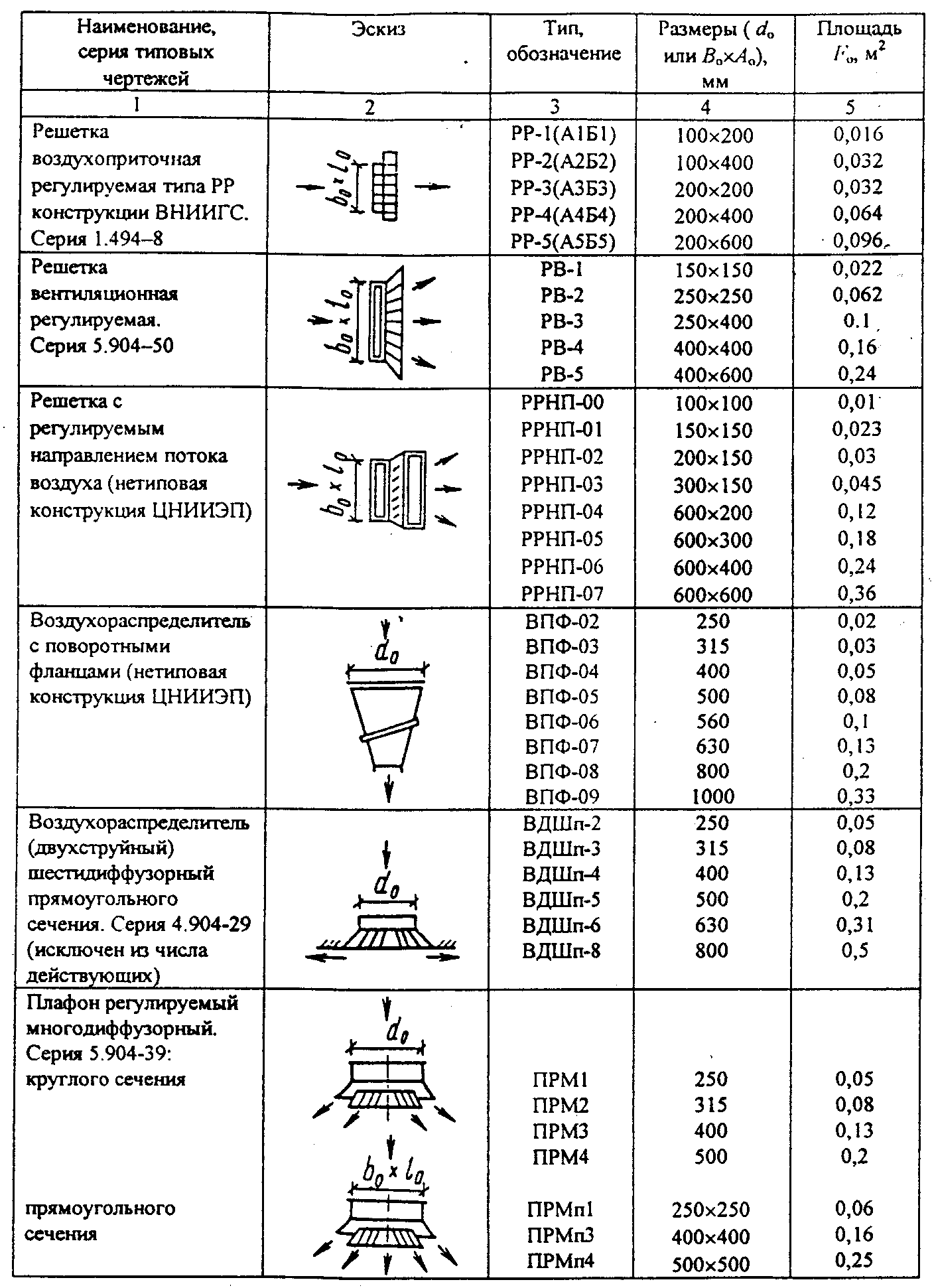

п риложение 12

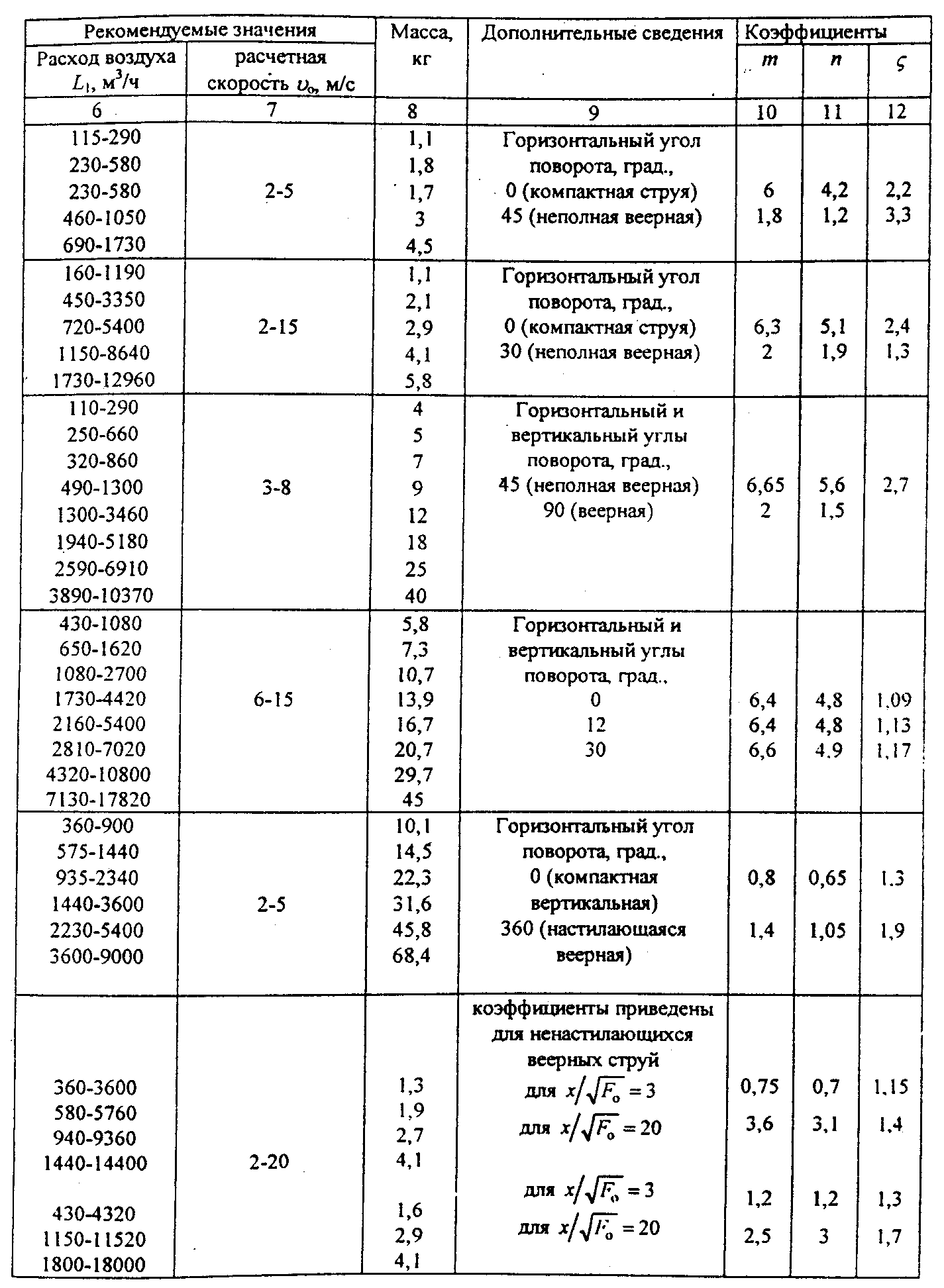

58

59

60

приложение 13

т аблица 1

61

П родолжение таблицы 1

62

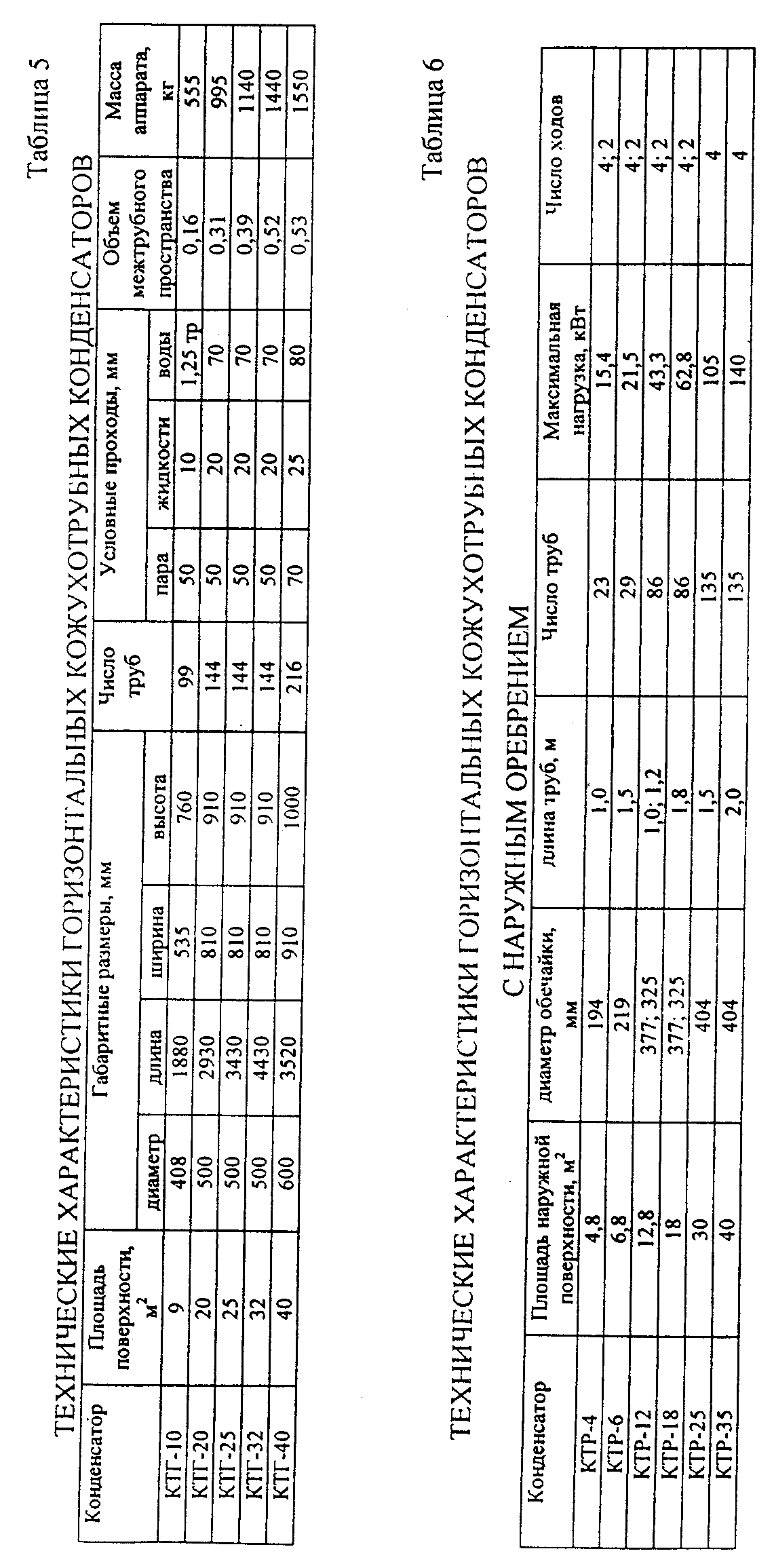

приложение 14

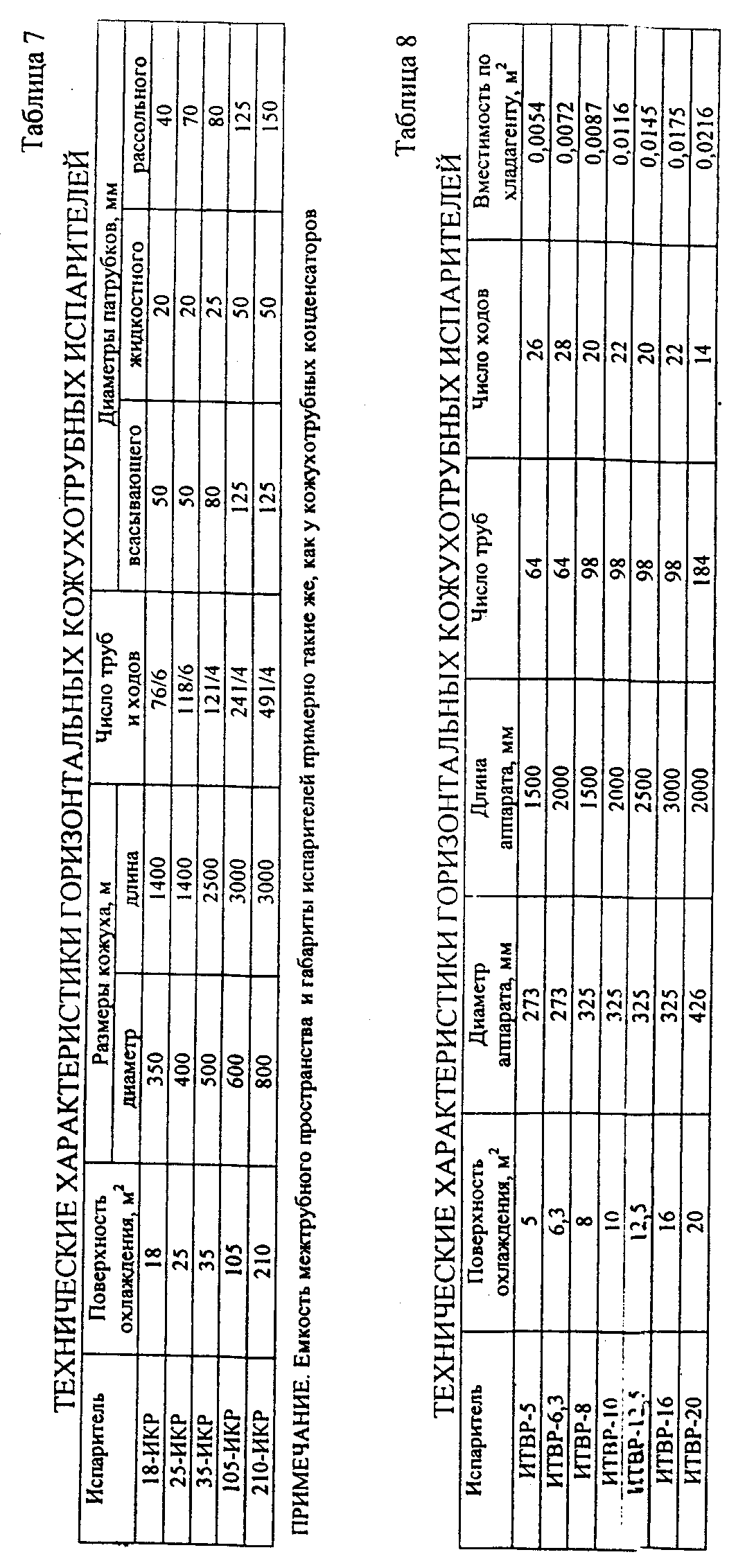

63

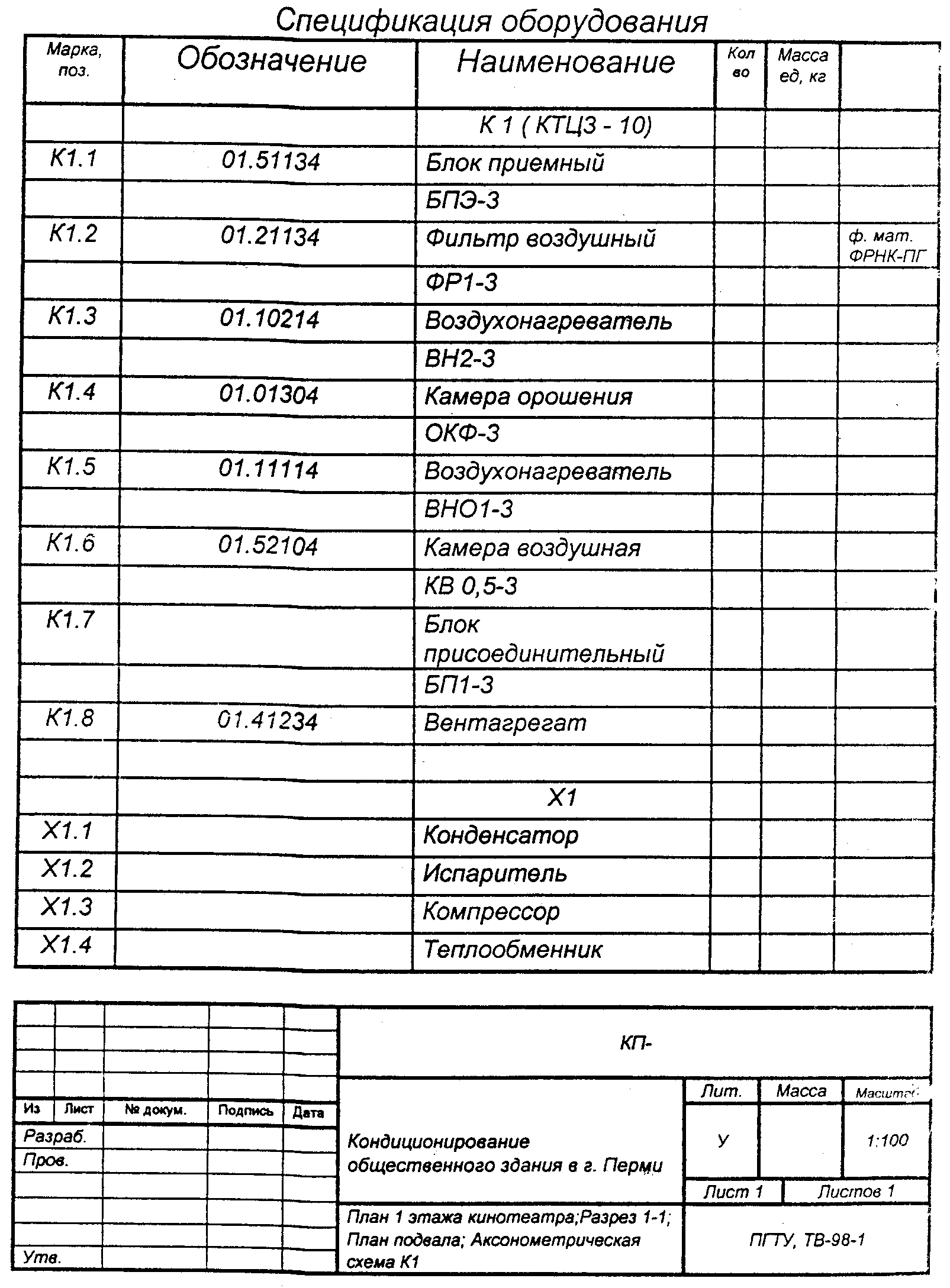

п риложение 15
