6.2 Нумерация страниц, разделов, подразделов, пунктов, подпунктов документа

Страницы пояснительной записки следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту. Номер страницы проставляют внизу посередине страницы без точки в конце.

Титульный лист включают в общую нумерацию страниц пояснительной записки. Номер страницы на титульном листе не проставляют.

Иллюстрации и таблицы, расположенные на отдельных листах, включают в общую нумерацию страниц.

Разделы, подразделы, пункты и подпункты в пояснительной записке следует нумеровать арабскими цифрами.

Разделы должны иметь порядковые номера в пределах всего документа, обозначенные арабскими цифрами без точки и записанные с абзацевого отступа. Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится. Разделы, как и подразделы, могут состоять из одного или нескольких пунктов. Например:

1 Типы и основные размеры

Нумерация пунктов первого раздела документа

2 Технические требования

Нумерация пунктов второго раздела документа

Если пояснительная записка имеет подразделы, то нумерация пунктов должна быть в пределах подраздела и номер пункта должен состоять из номеров раздела, подраздела и пункта, разделенных точками, например:

3 Методы испытаний

3.1 Аппараты, материалы и реактивы

Нумерация пунктов первого подраздела третьего раздела документа

3.2 Подготовка к испытанию

Нумерация пунктов второго подраздела третьего раздела документа

Разделы, подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют.

Заголовки должны четко и кратко отражать содержание разделов, подразделов.

Заголовки следует печатать с прописной буквы без точки в конце, не подчеркивая. Переносы слов в заголовках не допускаются. Если заголовок состоит из двух предложений, их разделяют точкой.

Каждый раздел пояснительной записки рекомендуется начинать с нового листа (страницы).

Слово "Содержание" записывают в виде заголовка (симметрично тексту) с прописной буквы. Наименования, включенные в содержание, записывают строчными буквами, начиная с прописной буквы.

Изложение текста должно вестись в безличной форме или от третьего лица. Используемые научно-технические термины, сокращения, обозначения, определения и размерности должны соответствовать стандартам, а при их отсутствии – общепринятым в научной и технической литературе.

6.3 Оформление иллюстраций таблиц и примечаний

Иллюстрации  (чертежи, графики, схемы, диаграммы, фотоснимки) следует располагать в пояснительной записки непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. На все иллюстрации должны быть даны ссылки. Иллюстрации должны иметь название, которое помещают под иллюстрацией. При необходимости под иллюстрацией также помещают поясняющие данные (подрисуночный текст). Иллюстрация обозначается сокращением «Рис.», которое помещают после поясняющих данных. Если в пояснительной записке только одна иллюстрация, ее нумеровать не следует и сокращение «Рис.» под ней не пишут. Иллюстрации следует нумеровать арабскими цифрами порядковой нумерацией в пределах всего документа. Иллюстрацию следует выполнять на одной странице.

Цифровой материал должен оформляться в виде таблиц. Таблицу следует располагать в документе непосредственно после текста, в котором она упоминается впервые, или на следующей странице. На все таблицы должны быть ссылки. Таблицы следует нумеровать арабскими цифрами порядковой нумерацией в пределах всего документа. Номер следует размещать в правом верхнем углу над заголовком таблицы после слова «Таблица» в соответствии с рисунком 1. Название таблицы должно отражать ее содержание, быть точным, кратким. Название следует помещать над таблицей по центру. При переносе части таблицы на ту же или другие страницы название помещают только над первой частью таблицы. Название граф таблицы при переносе ее на другую страницу дублируются.

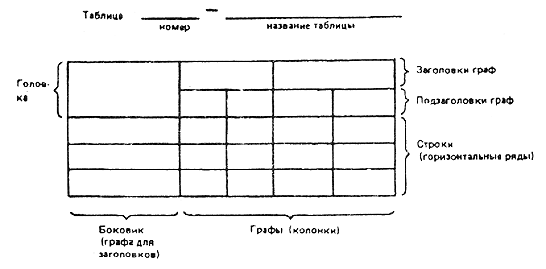

Рис. 1

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, она должна быть обозначена "Таблица 1". Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать слово "таблица" с указанием ее номера. Допускается помещать таблицу вдоль длинной стороны листа документа.

Высота строк таблицы должна быть не менее 8 мм.

Примечания приводят в документах, если необходимы пояснения или справочные данные к содержанию текста, таблиц или графического материала.

Примечания следует помещать непосредственно после текстового, графического материала или в таблице, к которым относятся эти примечания, и печатать с прописной буквы с абзаца. Если примечание одно, то после слова "Примечание" ставится тире и примечание печатается тоже с прописной буквы. Одно примечание не нумеруют. Несколько примечаний нумеруют по порядку арабскими цифрами. Примечание к таблице помещают в конце таблицы над линией, обозначающей окончание таблицы.
