3. Выбор схемы осветительной сети

При разработке схемы осветительной сети следует выполнять рекомендации нормативных документов и правила построения схем.

1. В соответствии с ПУЭ [8] питание осветительных сетей должно выполняться от сети напряжением 380/220 В с системой заземления TN-S (полностью пятипроводная сеть) или TN-C-S (пятипроводная в части сети).

2. Источником питания осветительной сети внутреннего освещения в курсовой работе принять шины 0,4 кВ цеховых трансформаторных подстанций.

3. Для питания рабочего и аварийного освещения используются независимые источники питания (от разных трансформаторов двухтрансформаторных подстанций, от разных подстанций в предположении, что эти источники являются независимыми). Для аварийного освещения предусматривается дополнительный источник питания, в качестве которого можно использовать блоки бесперебойного питания (ББП). Фирма «Световые технологии» выпускает большой ассортимент светильников с ББП.

4. Схема осветительной установки, в соответствии с ПУЭ [8], может содержать три ступени распределения электроэнергии, соответственно в схеме имеется три низковольтных устройства распределения: РУ 0,4 кВ подстанции; щит освещения; групповые щитки освещения. Сеть от РУ 0,4 кВ до щита освещения называется питающей, от щита освещения до групповых щитков – распределительной, от групповых щитков до светильников – групповой. Схема применяется в случаях, когда необходимо предусмотреть несколько линий для питания групповых щитков освещения.

5. При питании небольшого числа групповых щитков освещения от одной линии щит освещения не предусматривается, схема становится двухступенчатой: питающая и групповая сети.

6. Так как на подстанциях по условиям задачи на стороне 0,4 кВ имеем систему шин L1, L2, L3, PEN, а по требованиям ПУЭ необходимы системы TN-S или TN-C-S, то в проекте принимается система заземления TN-C-S. Разделение PEN проводника на N- и PE-проводники производится:

- в трёхступенчатой схеме на щите освещения, и вся остальная четь освещения выполняется пятипроводной;

- в двухступенчатой схеме – на групповых щитках освещения.

7. Для питания осветительных приборов внутреннего и наружного освещения, как правило, должно применяться напряжение не выше 220 В. Применение напряжения 380 В может использоваться в виде исключения (пункт 6.1.13 [8]).

8. Групповые сети освещения выполняются однофазными трёхпроводными или трёхфазными пятипроводными. Осветительные приборы должны, по возможности, равномерно распределяться по фазам.

9. При построении схемы сети в столовой следует учитывать, что кроме осветительных приборов в помещении устанавливаются электрические плиты, холодильное и другое оборудование. Кроме того, столовая может быть самостоятельным абонентом. По этим причинам на вводе в столовую устанавливается вводно-распределительное устройство (ВРУ), с шин которого получают питание один или несколько распределительных щитков. ВРУ получает питание по двум линиям от шин 0,4 кВ ТП. В нормальном режиме столовая получает питание по одной линии «Ввод 1» или «Ввод 2». При исчезновении напряжения на шинах ВРУ возможно переключение с одного ввода на другой с помощью переключателя. Для контроля за расходом электроэнергии в схеме ВРУ предусмотрены счётчики активной энергии, подключаемые через трансформаторы тока. С шин ВРУ получают питание распределительный щиток для подключения силового оборудования столовой и групповой щиток освещения. По требованиям седьмого издания ПУЭ в помещениях обязательно предусматривается система выравнивания потенциалов, для чего выполняется главная заземляющая шина. К главной заземляющей шине присоединяются PE шины распределительных щитков, водопровод, система отопления, канализация.

10. Выбранная в проекте схема освещения должна обеспечивать допустимые отклонения и колебания напряжения в соответствии с ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» в точках подключения осветительных приборов.

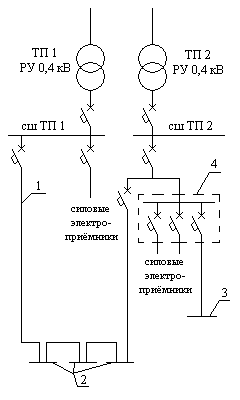

1 – питающая сеть;

2 – шины групповых щитков рабочего освещения;

3 – шины щитка аварийного освещения;

4 – шкаф распределительный.

Рис. 4.1. Схема питающей сети освещения

Рис. 4.2. Принципиальная схема групповой сети освещения для цеха 1 (1ЩО)

Рис. 4.2. Принципиальная схема групповой сети освещения для цеха 2 (2ЩО) (аналогично для 3ЩО)

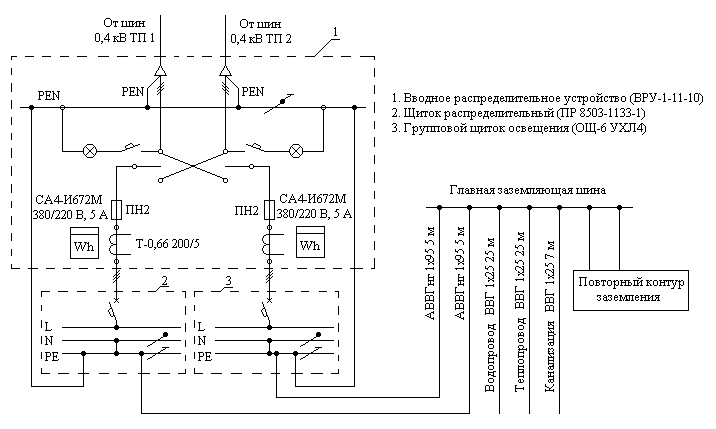

Рис. 4.3. Принципиальная схема питающей сети столовой
