Задание 1 (Организационная диаграмма).
Открыть Word.
В окне документа набрать «Структура Финансового факультета», затем на панели инструментов Форматирование выбрать По центру и дважды нажать Enter.
Убедиться, что панель Рисование отображена в окне Word. Если ее нет, то щелкнуть правой кнопкой мыши на строку меню. В открывшемся контекстном меню выбрать Рисование.
На панели инструментов Рисование выбрать Добавить диаграмму или организационную диаграмму.
В диалоговом окне Библиотека диаграмм выбрать Радиальная диаграмма (Рис 2). Нажать OK.

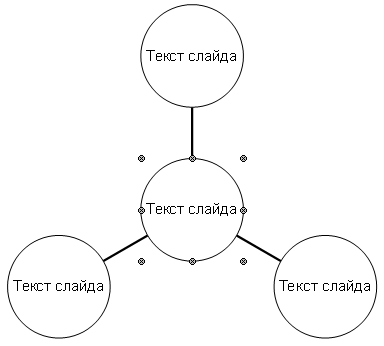

Рис 2 – Радиальная диаграмма.
На панели инструментов Диаграмма шесть раз щелкнуть на кнопку Добавить фигуру.
На панели инструментов Диаграмма выбрать Автоформат .
В диалоговом окне Библиотека стилей диаграмм выбрать Квадратные тени. Нажать OK.
В центральный квадрат ввести «Кафедры».
В остальные девять квадратов ввести соответственно «Компьютерные информационные системы финансовых расчетов», «Финансы», «Банки и банковское дело», «Бухгалтерский учет и аудит», «Коммерция», «Экономической теории», «Систем налогообложения», «Таможенное дело», «Страхование».
В организационной диаграмме задать следующие параметры текста: для «Кафедры» - Arial 14 пт, Полужирный курсив, По центру; для остального текста – Tahoma 12 пт, курсив, По центру.
На панели инструментов Диаграмма выбрать Заменить на.
В появившемся контекстном меню выбрать Венна.
В окне Схема выбрать Да. Радиальная диаграмма заменится на Диаграмма Венна.
Выделить заголовок «Структура Финансового факультета».
На панели инструментов Рисование выбрать Добавить объект WordArt.
В диалоговом окне Коллекция WordArt выбрать стиль, находящийся в третьей строке третьего столбца, затем щелкнуть на ОК.
В диалоговом окне Изменение текста WordArt задать следующие атрибуты: Times New Roman 28 пт, затем щелкнуть на ОК.
Завершить работу с Word.
Задание 2 (Диаграмма).
Открыть документ «Таблица».
Выделить первый и второй столбец таблицы, не включая шапку.
В меню Вставка выбрать Рисунок, затем выбрать Диаграмма (Рис 3).
Рис 3 – Создание диаграммы.
Щелкнуть в любую область документа.
Щелкнуть левой, затем правой кнопкой мыши в область диаграммы.
В появившемся контекстном меню выбрать Формат объекта.
В диалоговом окне Формат объекта выбрать вкладку Размер.
В поле высота задать параметр 11 см, затем щелкнуть на ОК. При этом ширина диаграммы изменится пропорционально высоте.
Дважды щёлкнуть в область диаграммы.
Щелкнуть правой кнопкой мыши в серую область диаграммы.
В появившемся контекстном меню выбрать Формат области построения. В области Заливка диалогового окна Формат области построения выбрать Белый.
Щелкнуть правой кнопкой мыши в область легенды.
В появившемся контекстном меню выбрать Формат легенды.
Во вкладке Шрифт диалогового окна Формат легенды задать следующие параметры шрифта: Times New Roman 9 пт.
Аналогичные параметры задать для числовой оси.
Дважды щёлкнуть в область диаграммы.
Щелкнуть правой кнопкой мыши в область диаграммы.
В появившемся контекстном меню выбрать Тип диаграммы, затем в поле Тип выбрать Цилиндрическая и щелкнуть на ОК.
Щелкнуть правой кнопкой мыши в область диаграммы.
В появившемся контекстном меню выбрать Параметры диаграммы.
В поле Название диаграммы вкладки Заголовки диалогового окна Параметры диаграммы набрать «Качества выпускников».
В поле Ось Y (значений) вкладки Линии сетки убрать галочку основные линии.
В поле Размещение вкладки Легенда выбрать слева. В поле Включить подписи вкладки Подписи данных выбрать значения и щелкнуть на ОК.
Завершить работу с Word.
