3.3.2. Проверка гибкости стенки с учетом закругления углов сечения r

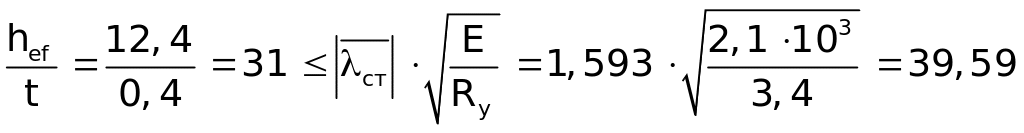

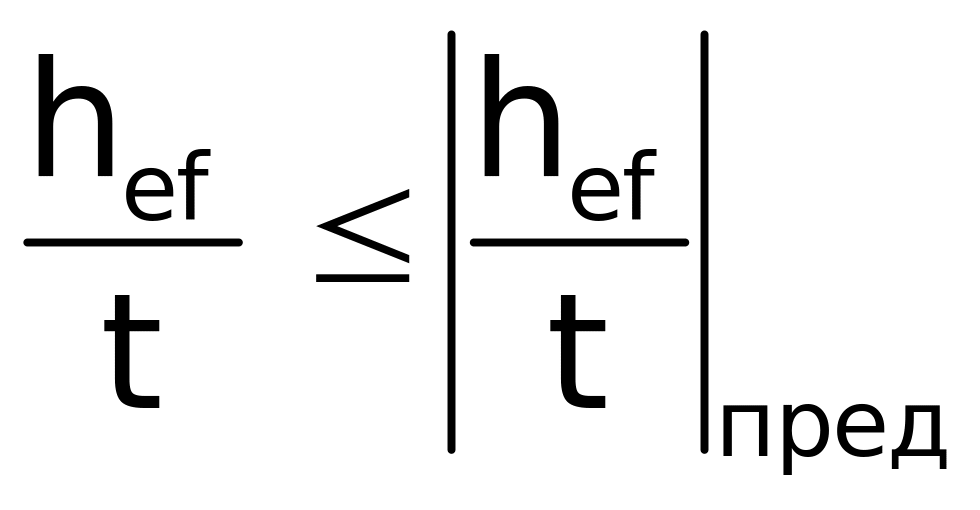

Условие по гибкости стенки сечения с учетом закругления углов выполняется, если

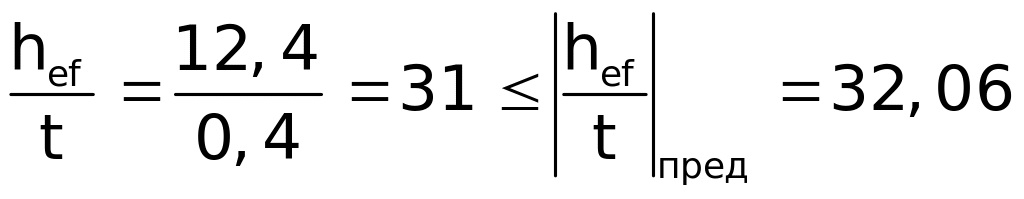

где hef=Dв-4t=14-4∙4=12,4 - высота прямого участка стенки,
-
предельная гибкость стенки при
Е=2,1∙103
т/см2
Условие гибкости выполнено.
Стенка пояса не теряет местную устойчивость при осевом сжатии, если выполняется условие:
где,
=
1,2 при
или
,
но не более 1,6 при
.
3.3.3 Проверка принятого сечения при внецентренном сжатии
Внецентренное сжатие имеет место, когда равномерно распределенная нагрузка от веса покрытия q = ( g1-5 + P)∙В∙γn, (таблица П 1.1.1), приложена непосредственно к верхнему поясу через профилированный настил.
Расчетный элемент находится в середине панели верхнего пояса наиболее нагруженной осевой силой Nmax
Проверка ранее выбранного сечения производится в следующей последовательности:

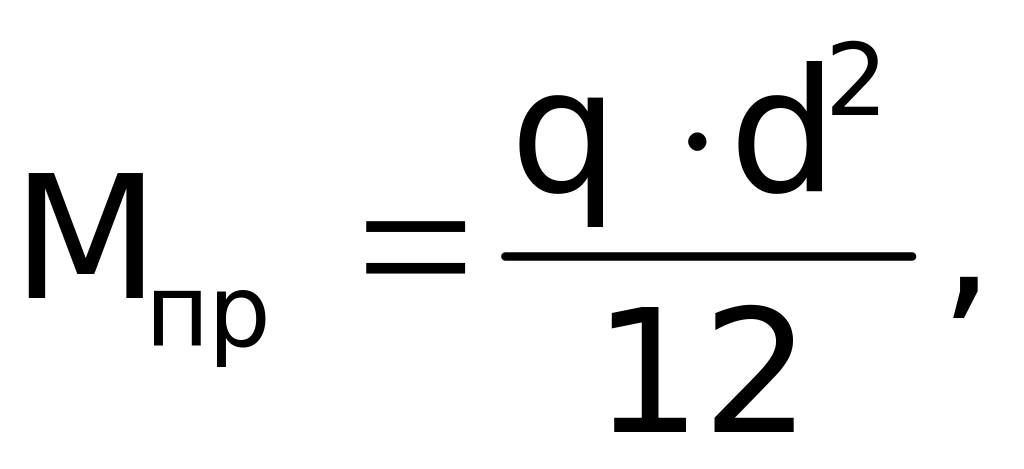

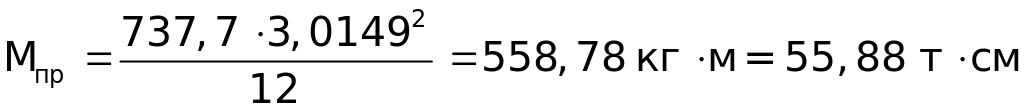

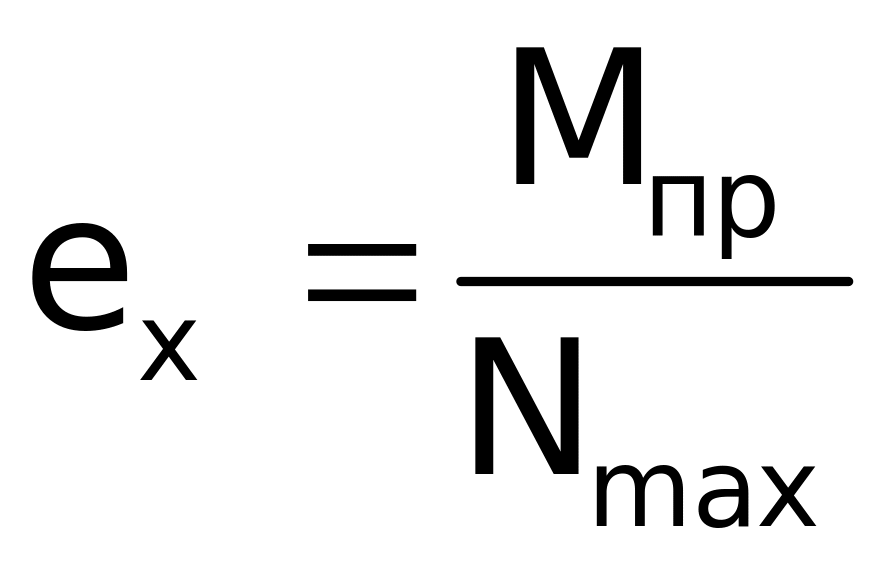

1. Определение обычного эксцентриситета:
где q=737,7 кН/м – расчетная линейная нагрузка на ригель рамы от веса
шатра;
d=3,0149 м – длина панели ВП.

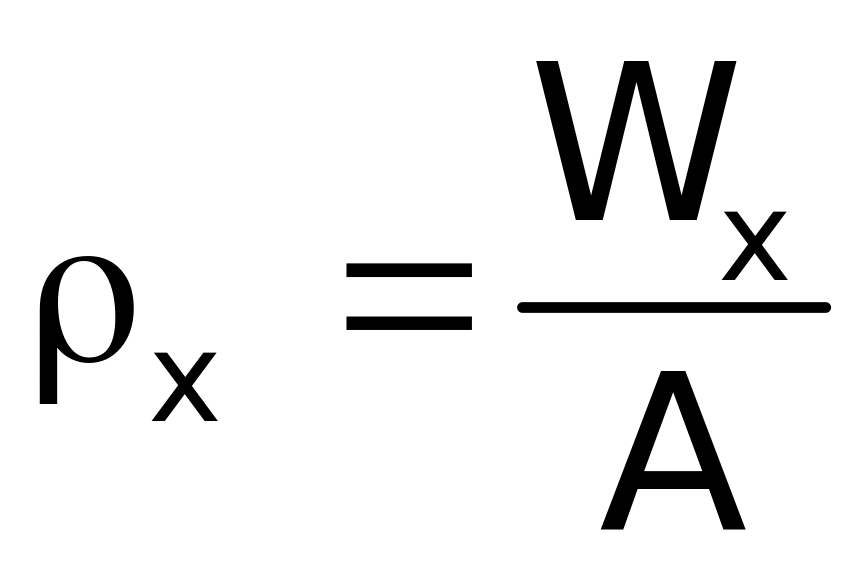

2. Определение радиуса ядра сечения:
,
где Wx=74,8 см3– момент инерции сечения ВП фермы;
А=18,56 см2 – площадь сечения ВП фермы.

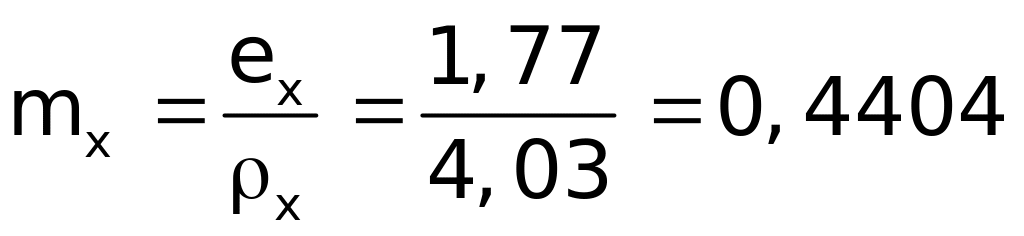

3. Определение относительного эксцентриситета:
4. Определение коэффициента влияния формы сечения:
Для этого необходимо определить отношение
z = Ап/Аст=(100∙4)/(140∙4)=0,714

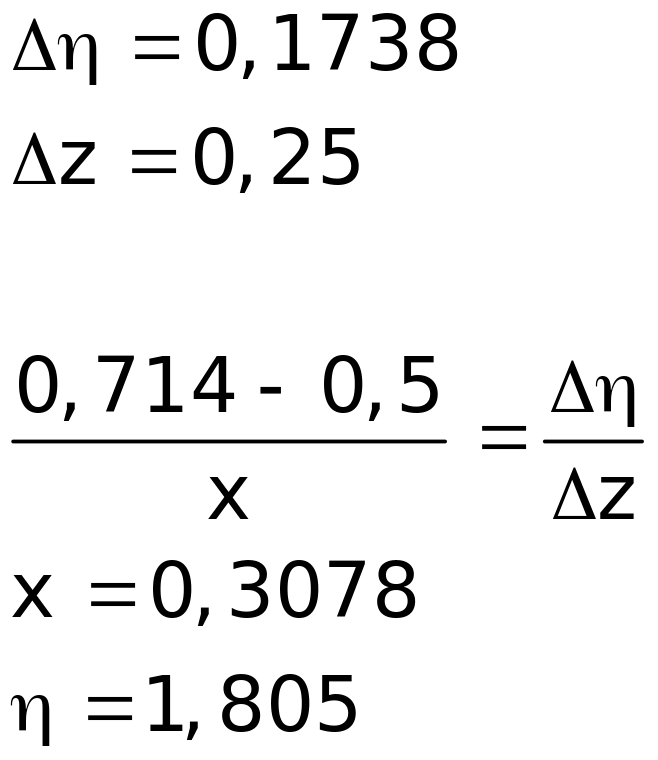

далее найдем η:

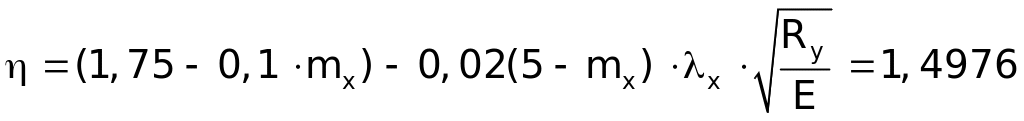

- для z=0,25

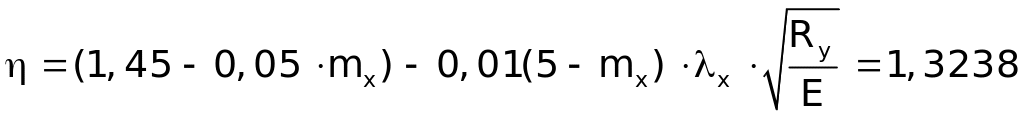

- для z=0,50
5. Нахождение относительного приведенного эксцентриситета:

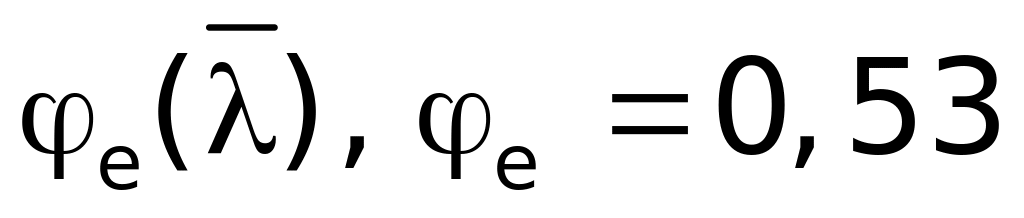

6. Определение коэффициента внецентренного сжатия:
См. график

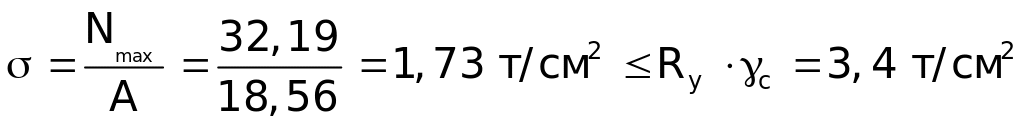

7. Выполнение проверки прочности стержня при внецентренном сжатии:

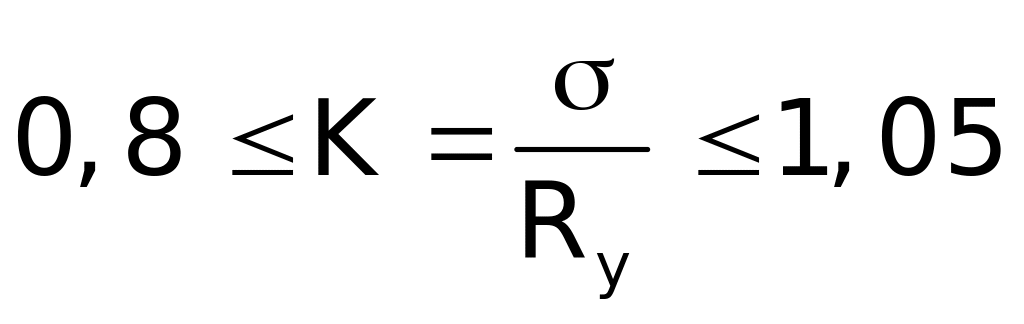

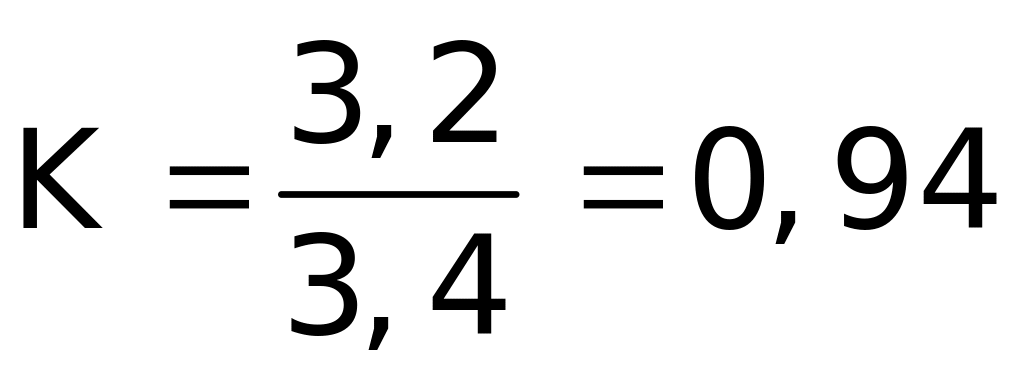

8. Подсчет степени использования материала:
- материал расходуется
экономно

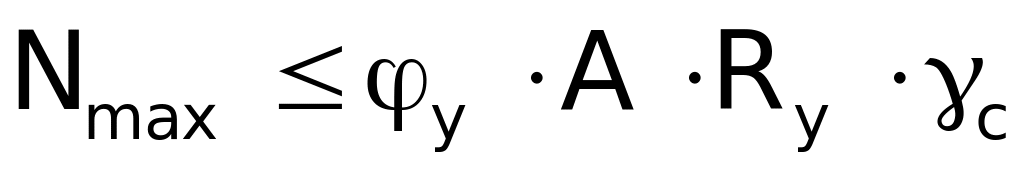

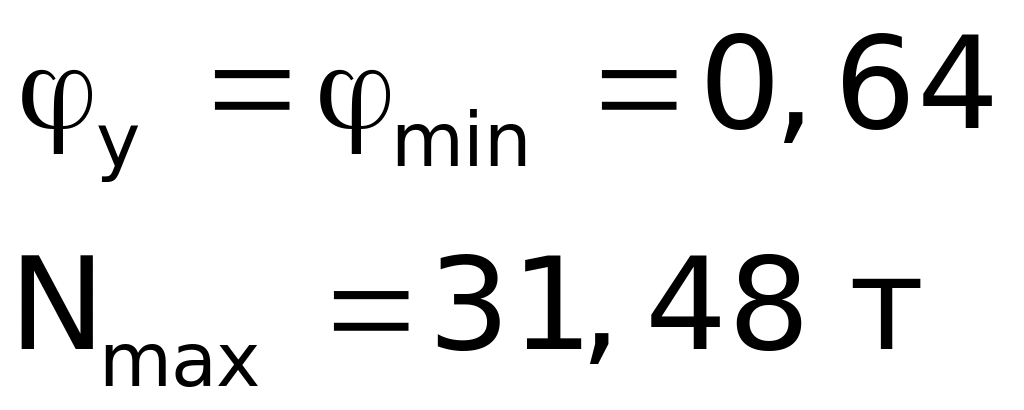

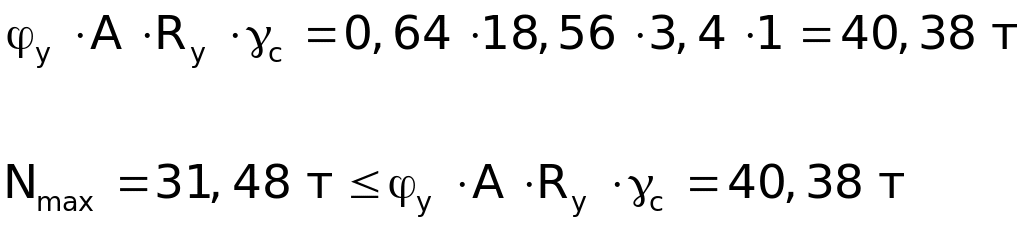

9. Проверка по несущей способности стержня из плоскости фермы:
Окончательно принимаем профиль: 140 х 100 х 4 / ТУ 36-2287-80

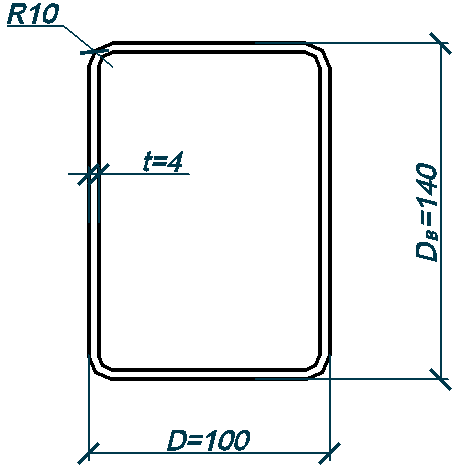

Рис. 3.1. Сечение ВП фермы.
3.4 Подбор сечения нижнего пояса

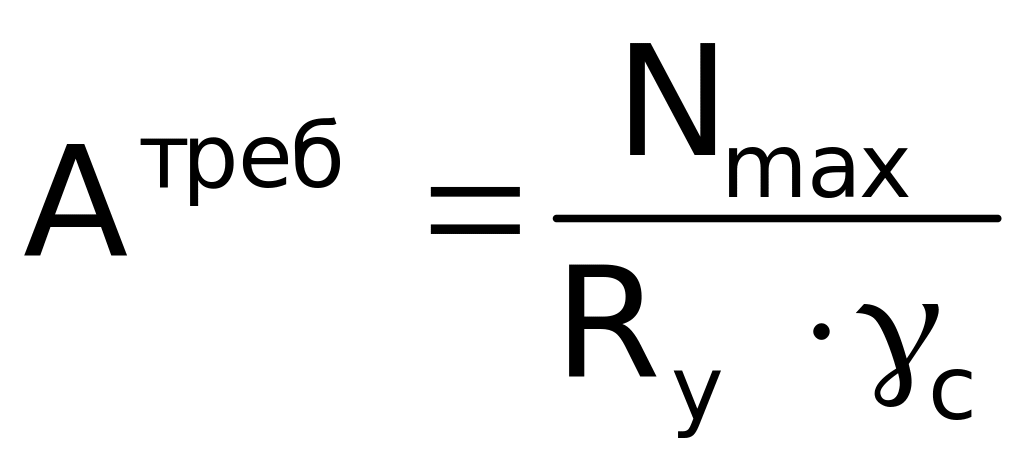

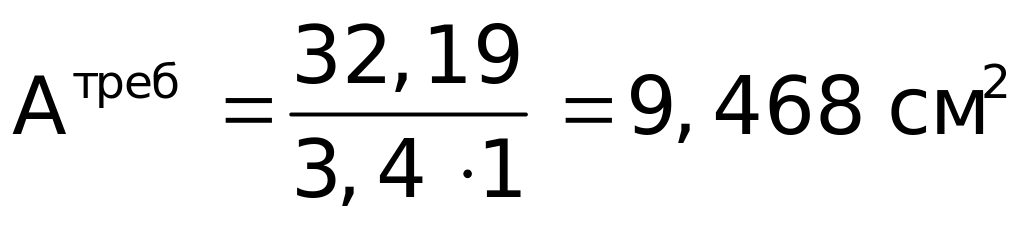

Нижний пояс фермы проектируют постоянного сечения по длине, из той же стали, что и верхний пояс. Ширину сечения, толщину стенки назначают такой же, что и у верхнего пояса. Требуемая площадь сечения определяется из условия прочности при центральном растяжении
где Атреб - площадь сечения, требуемая из условий устойчивости;
γс=1 – коэффициент условий работы;
Ry=3400 кг/см2=3,4 т/см2 – расчетное сопротивление стали С345.
2. По сортаменту Приложения 4 МУ подбирают ГСП с шириной D=100 мм (как у ВП) с небольшим запасом и определяют:
А=18,56 см2 - площадь поперечного сечения;
Wx=74,28 см3 , Wy=62 см3 - моменты сопротивления сечения;
Ix=523,4 см4, Iy=310,1 см4 - моменты инерции сечения, см4;
rx=5,31 см, rу=4,09 см - радиусы инерции сечения.
Профиль: 140 х 100 х 4/ ТУ 36-2287-80
3. Предварительно определяют местную устойчивость стенок выбранного профиля без учета закругления углов сечения по зависимости:
,
где — предельная гибкость стенки пояса без учета закругления углов сечения устанавливается нормами п.7.14* [7].

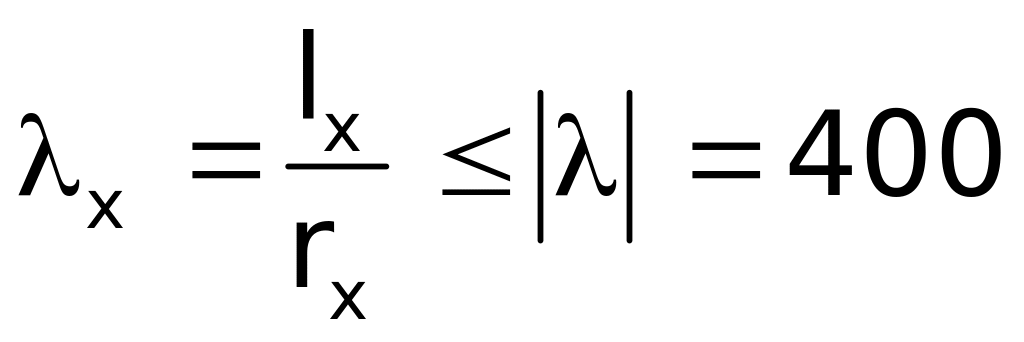

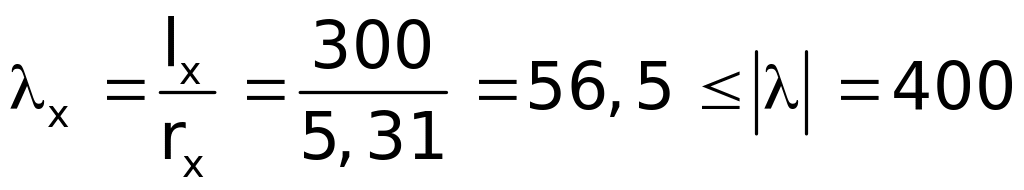

4. Проверка гибкости стержня:
- в плоскости фермы
где lx - расчетная длина стержня нижнего пояса в плоскости фермы.

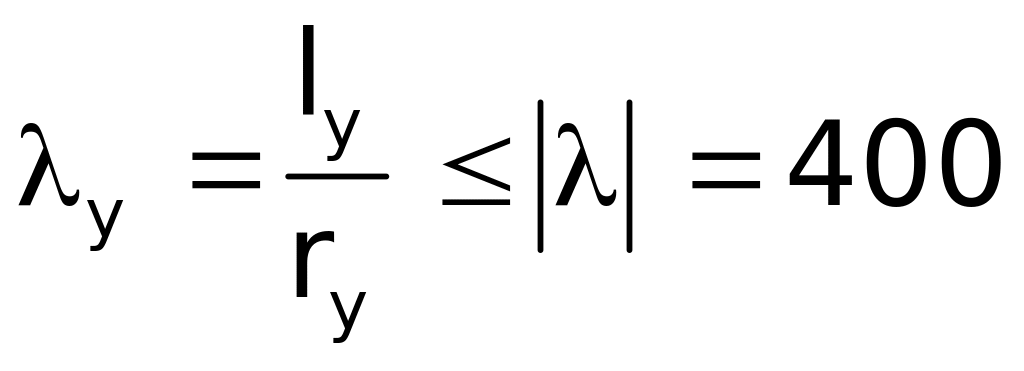

- из плоскости фермы
- где ly расчетная длина стержня нижнего пояса из плоскости фермы,
Проверка прочности стержня нижнего пояса
Окончательно принимаем профиль: 140 х 100 х 4 / ТУ 36-2287-80
Рис. 3.2. Сечение НП фермы.
