9.4. Расчет траверс

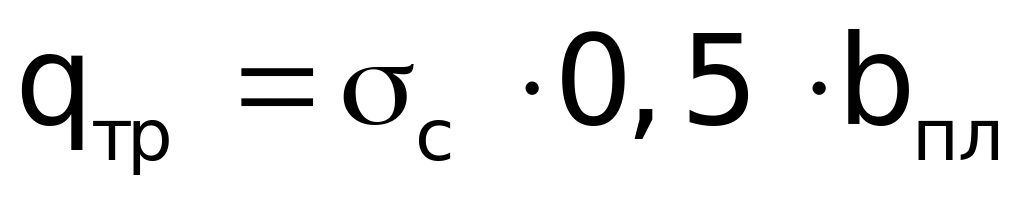

Каждую из траверс можно рассматривать как двухконсольную балку, шарнирно опертую в местах крепления к колонне. Расчет ведется на действие отпора фундамента и усилий от анкерных болтов. Линейная нагрузка отпора фундамента будет равна:

,

где 0,5b_тр - ширина грузовой полосы траверсы.

Наибольшие значения изгибающих моментов М_тр и перерезывающих сил Q_тр могут быть найдены от действия усилий в анкерных болтах:

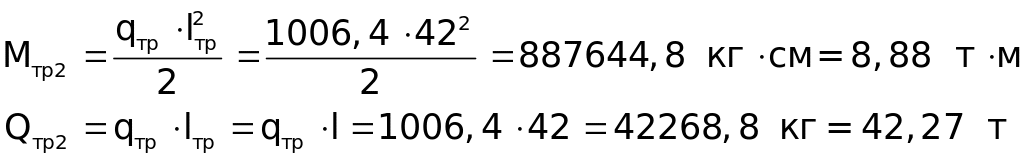

от отпора фундамента:

За расчетный момент принимаем наибольший из моментов:

М_мах=М_тр2=8,88 т∙м

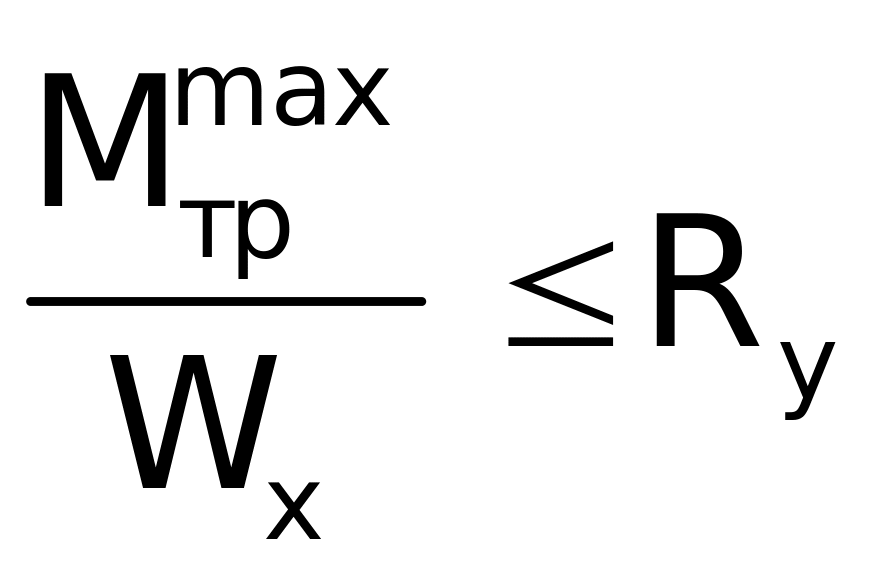

Условие прочности для траверсы по нормальным напряжениям записывается в виде:

откуда находим требуемый момент сопротивления сечения траверсы:

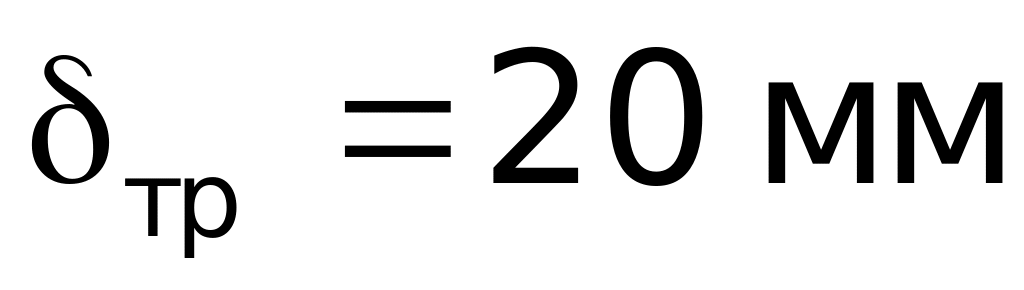

Принимаем и определяем требуемую высоту траверсы:

Принимаем по сортаменту листовой стали h_тр=34 см.

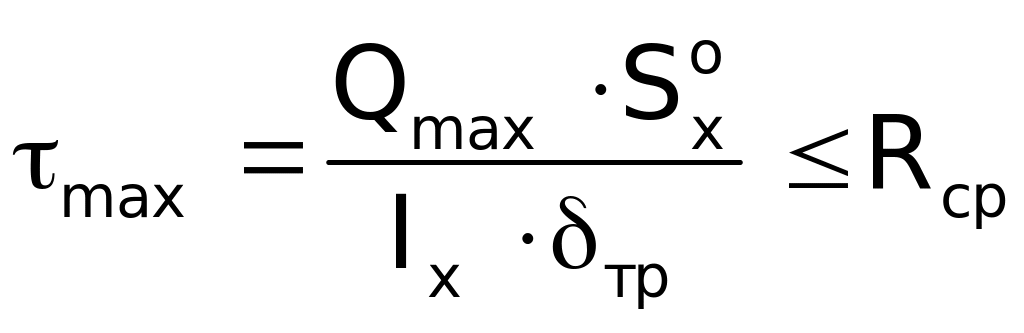

Данное значение проверяем на срез от наибольшей перерезывающей силы Q_max = Q_тр2 = 42,27 т. Наибольшие касательные напряжения в стенке траверсы будут на уровне нейтральной оси траверсы. Их вычисляют по формуле Журавского:

,

где - статический момент половины сечения траверсы относительно центральной оси х;

I_x - момент инерции всего сечения траверсы относительно этой же оси.

Т.о., подставив эти значения в выражение, проверим траверсу на срез:

9.5. Расчет крепления траверс к колонне

Сварные швы, крепящие траверсы к полкам колонны, воспринимают реакции V_A и V_B балки, загруженной внешними силами S_a и линейной нагрузкой отпора фундамента. Более просто определить силы, действующие на сварные швы Ш1 можно используя усилия в стержнях колонны, пользуясь принципом независимости действия сил, основную расчетную схему разложим на две.

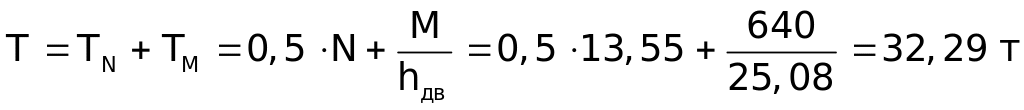

Расчетное усилие, воспринимаемое двумя швами Ш1 от действия N и М совместно будет равно: , а усилие, воспринимаемое одним швом: Т_ш=0,5Т.

Тогда

Усилие в одном шве будет равно:

Примем катет шва:

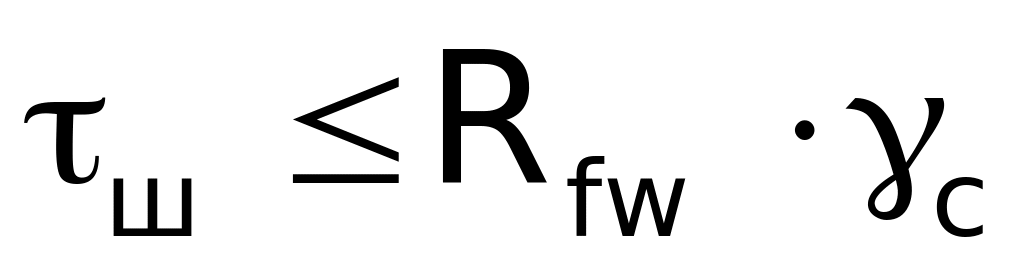

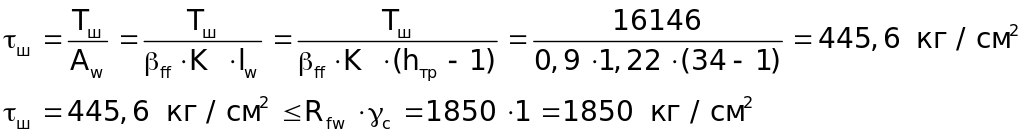

Условие прочности шва:

Прочность шва обеспечена.
