8. Расчет оголовка колонны
При шарнирном сопряжении ригеля с колонной стропильная ферма опирается на оголовок колонны сверху. Вертикальное давление NB от ВП фермы через надколонник (вертикально стоящий швеллер) передается на опорную плиту оголовка колонны, затем это давление передается на парные опорные ребра оголовка и через сварные швы - на стенку колонны. Строганные торцы опорных ребер плотно примыкают к нижней поверхности опорной плиты и полностью воспринимают усилие NB. При этом сварные швы, крепящие плиту к опорным ребрам, в работе не участвуют и принимаются конструктивно с катетом kf = 4мм. Горизонтальные поперечные ребра служат для увеличения жесткости оголовка. (см. рис. 8.1.)

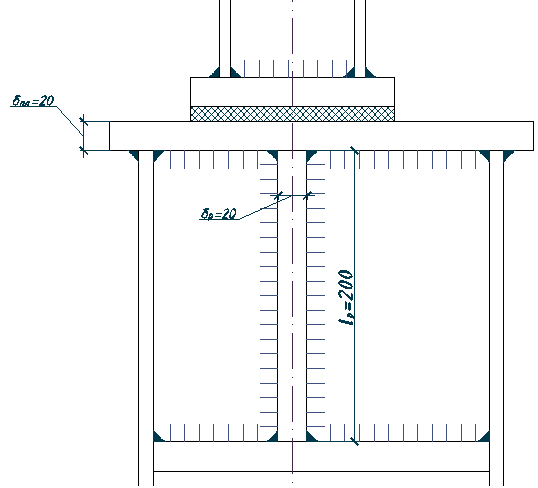

Рис. 8.1. Оголовок колонны.
1. Принимаем
конструктивно толщину опорной плиты
.
Назначаем ширину
каждого из опорных ребер:
2
.

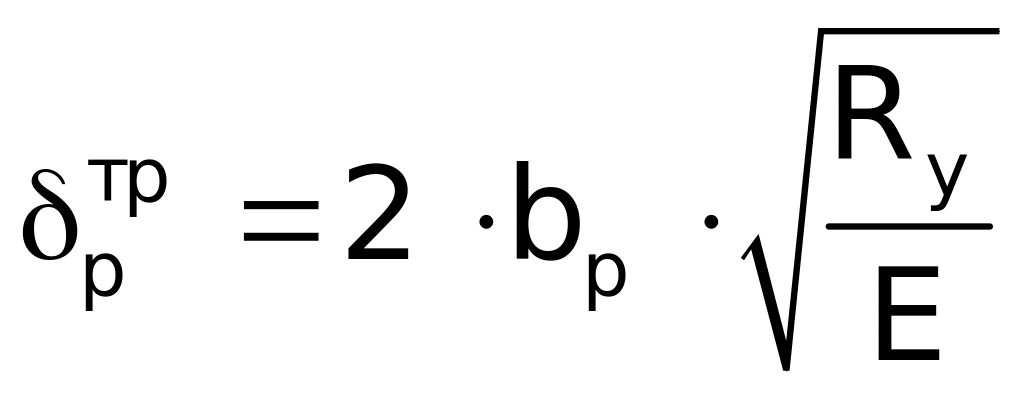

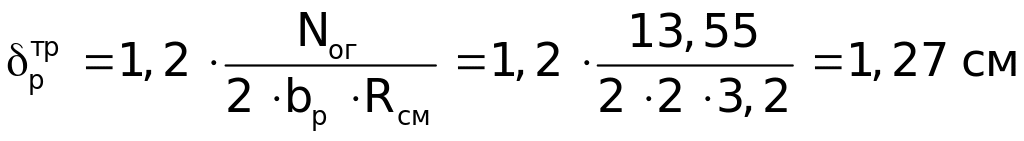

Толщину опорного ребра находим из
условия смятия верхних торцов:
где Rсм=3200 кг/см2 - расчетное сопротивление стали смятию торцевой
поверхности;
- нагрузка на колонну от собственного
веса фермы и внешних нагрузок.

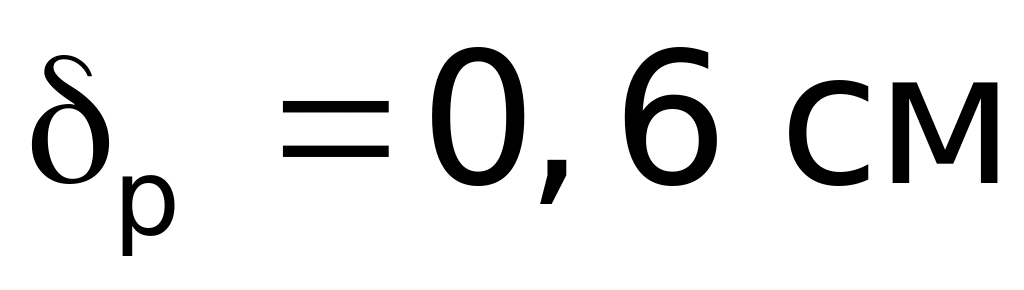

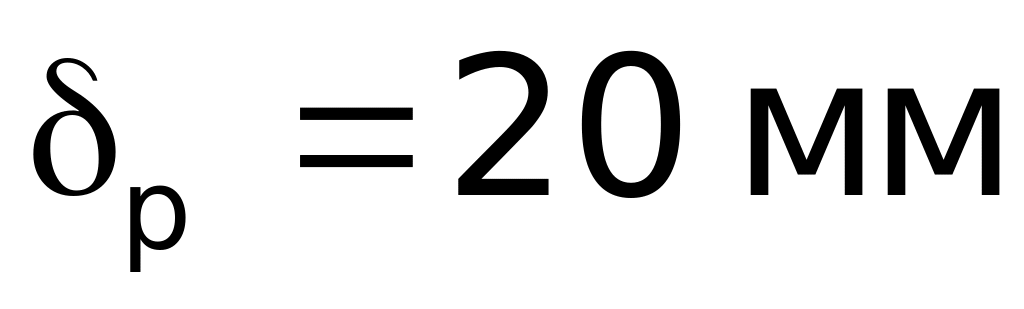

Окончательно толщину
ребра принимаем из сортамента листовой
стали с округлением в большую сторону
и из конструктивных соображений
.
Принимаем по сортаменту
.

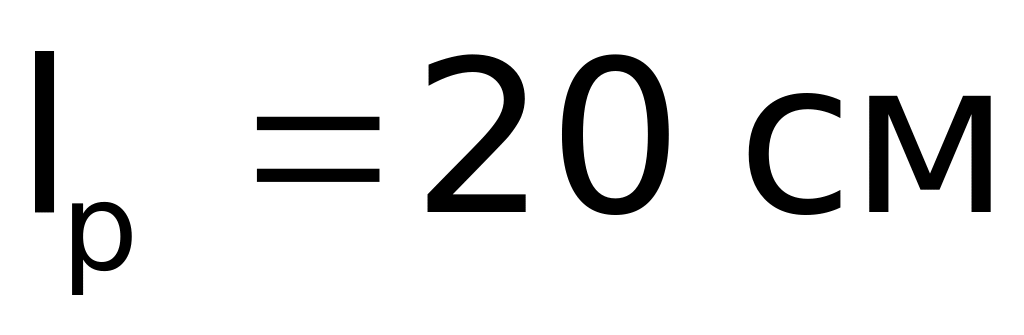

Длину опорного ребра принимаем
.
3. Проверяем сварные

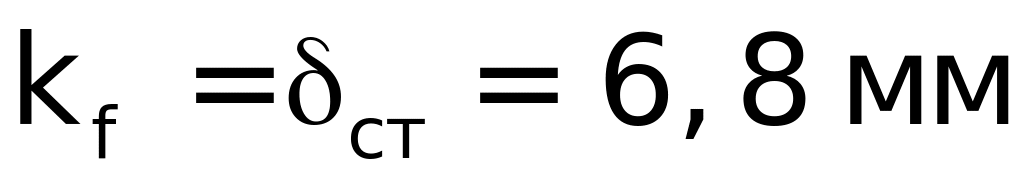

швы. Катет сварного шва:
.

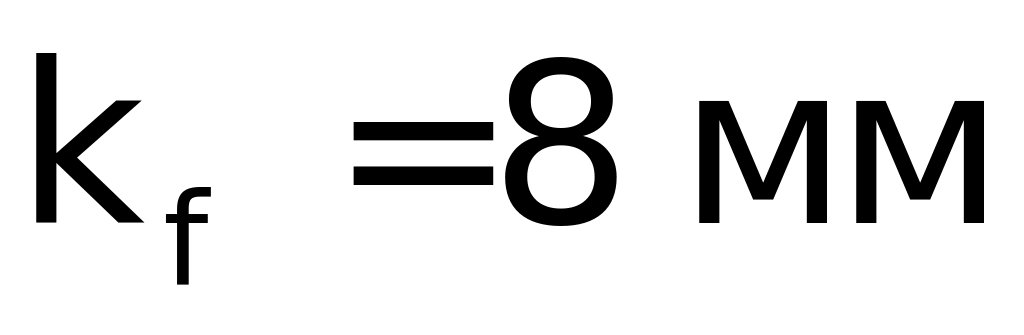

Но из
конструктивных соображений
принимаем
.

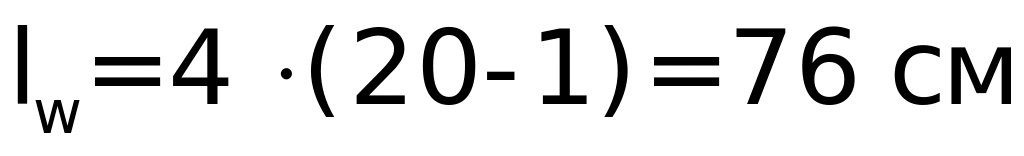

Длина сварного шва будет
равна:
.
Тогда площадь сварного шва будет
равна:
.
По условию прочности:
где правая часть неравенства - несущая способность сварного шва.
Rfw =2000 кг/см2 - расчетное сопротивление угловых швов срезу по металлу шва.
.
4. Проверяем опорные ребра на срез:
,
где Rcp = 0,58 Ry = 1856 кг/см2.
5.Проверяем на срез участки стенки колонны, примыкающие к швам:
6. Толщина горизонтальных ребер будет равна:
.
Принимаем по сортаменту
.
9. Проектирование и расчет базы внецентренно-сжатой колонны
База колонны - это конструктивное уширение нижней части колонны, предназначенное для передачи нагрузок от стержня колонны на фундамент. База колонны состоит из плиты, опирающейся на железобетонный фундамент и передающей на него сжимающее усилие; траверсы, передающей усилие от стержня колонны на опорную плиту; ребер жесткости и диафрагм; анкерных болтов, передающих растягивающее усилие от траверсы на фундамент.
Рис. 9.1. Конструирование базы колонны.
За расчетные усилия принимаем усилия в сечении 1:
N= 14,6 т, Мmax=5,7 т∙м.
Базу колонны проектируется двустенчатой.
9.1.Определение размеров опорной плиты
Ширина опорной плиты назначается конструктивно:
,
где асв = 6 см - ширина свеса плиты,
bп = 18 см - ширина полки колонны.

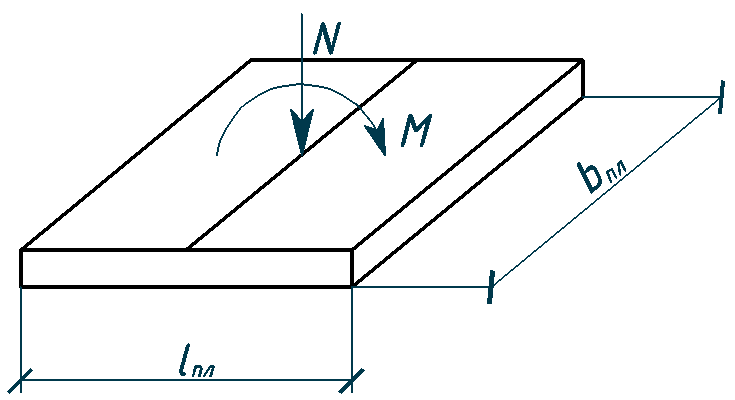

Рис. 9.2. Усилия в плите.
Длина опорной плиты lпл определяется расчетом на прочность бетона фундамента. Зададимся классом бетона фундамента: В7,5, для которого призменная прочность бетона Rв = 0,44 кН/см2. Далее определим расчетное сопротивление бетона на местное сжатие по зависимости:

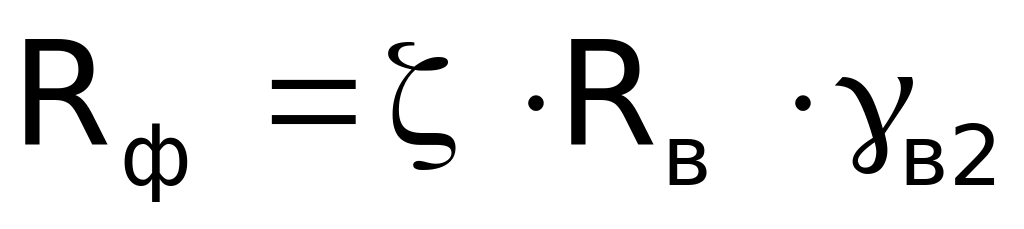

где

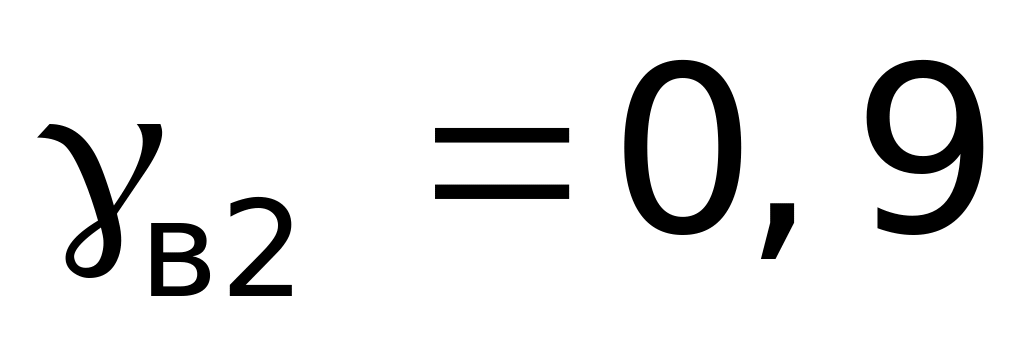

- коэффициент условий работы для бетонных
фундаментов;
- коэффициент,
зависящий от отношения площади верхнего
обреза фундамента к площади опорной
плиты и учитывающий повышение прочности
бетона при местном сжатии. Принимаем
коэффициент
Расчетная схема для определения длины плиты показана на рис. 8.2.

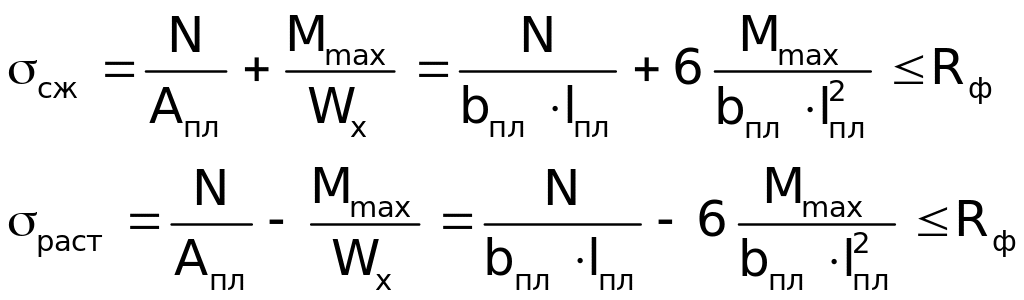

Значения наибольших сжимающих и наибольших растягивающих напряжений определяют по формулам для внецентренного сжатия:

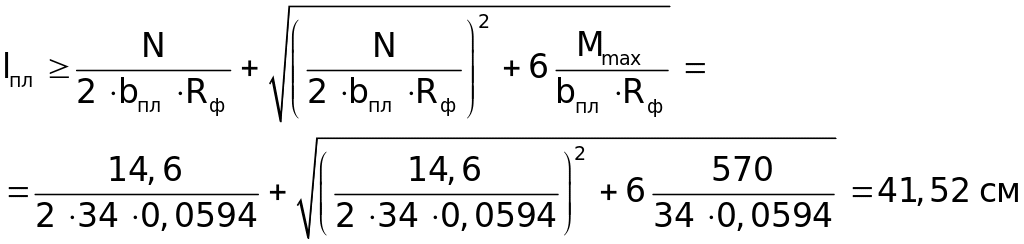

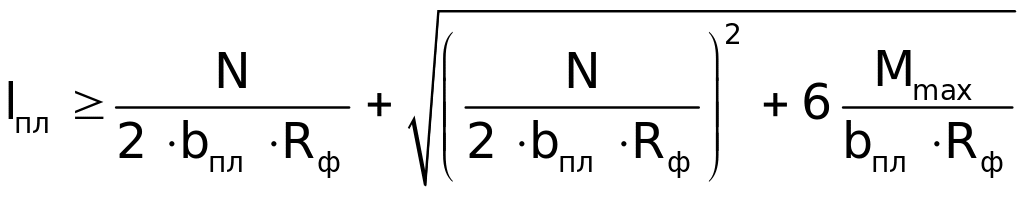

Откуда выразим lпл:
Принимаем lпл=42 см.
