4.2.6. Расчет сварных швов раскос р1 - нп
Заводские сварные швы соединения элементов следует выполнять полуавтоматической сваркой, на монтаже допускается применение ручной сварки. В заводских условиях для сварки элементов применяют:
- полуавтоматическую сварку в среде углекислого газа по ГОСТ 8050-85 или в смеси углекислого газа с аргоном (по ГОСТ 10157-79*), сварочная проволока Св-08Г2С по ГОСТ 2246-70.
-допускается применение порошковой проволоки ГШ-АН-8.
При выполнении сварных швов с установленным зазором равным (0,5-0,7)∙tв при полном проплавлении стенки профиля, проверку прочности сварных швов следует проводить как стыковых.
Из удобства наложения сварного шва по «носку» устанавливают зазор 2с>2 см. Со стороны «пятки» качественный шов получить и диагностировать трудно, поэтому в расчетах он не учитывается. Толщина стыковых швов принимается равной толщине наиболее тонкой стенки соединяемых элементов, т. е.
При расчете сварного шва узла 2:
Расчетная схема сварного шва для растянутого раскоса показана на рис. 4.13.
Рис. 4.13. К расчету шва раскос-пояс.
Напряжение в сварном шве:
где Ry=2450 кг/см2- расчетное сопротивление по пределу текучести стали
стержня решетки;
Rwy=0,85Ry – расчетное сопротивление сварного шва растяжению;
Rwcp=0,58Ry – расчетное сопротивление сварного шва касательным напряжением;
γc=0,85 – коэффициент запаса прочности.
Проверка прочности шва по четвертой теории прочности:
Прочность сварного шва обеспечена.
4.3 Расчет опорного узла 4
Конструкция узла 4 верхнего пояса, усилия, действующие в узле, расчётные схемы на продавливание и вырывание полки верхнего пояса фермы приведены на рисунке 4.14.

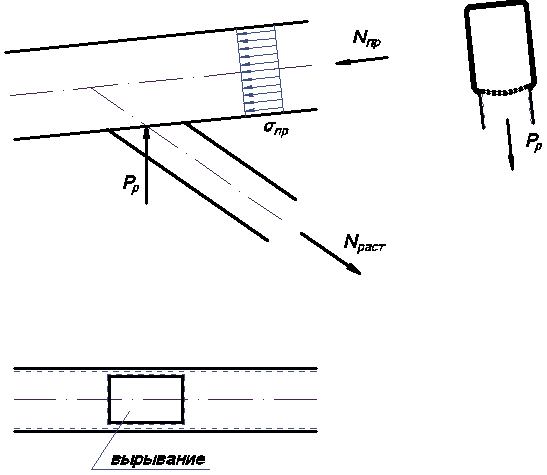

Рис. 4.14 Расчетная схема на продавливание и вырывание грани трубы ВП раскосом Р1.
4.3.1. Расчет на вырывание полки верхнего пояса раскосом р1
Проверка прочности пояса над растянутым стержнем (раскосом) производится в той же последовательности, что и на продавливание:
Определяем длину участка пересечения сжатого раскоса с поясом
Определяем соотношения:
при соотношениях
несущая способность на вырывание:
,
где t – толщина стенки ВП
f
может быть найдена по формуле:
Тогда несущая способность на вырывание:
Величина внешней
вырывающей силы, перпендикулярной оси
пояса
Определяют коэффициент γd, учитывающий уровень и характер напряженного состояния пояса:
Предварительно определяют среднее напряжение в верхнем поясе на участке примыкающего раскоса (правого вырывающего)
где Ап - площадь поперечного сечения пояса;
Несущая способность пояса на вырывание обеспечена, если выполняется условие
где γc - коэффициент условий работы, γc = 1, т.к. верхний пояс не является
гибким элементом;
γD - коэффициент влияния продольной силы в поясе, γD =1 т.к.
γd - коэффициент влияния знака усилия в примыкающем элементе
γd= 1,2 т.к. раскос вырывает пояс.
Несущая способность пояса на вырывание обеспечена.
4.3.2. Расчет сварных швов раскос р1- вп
Заводские сварные швы соединения элементов следует выполнять полуавтоматической сваркой, на монтаже допускается применение ручной сварки. В заводских условиях для сварки элементов применяют:
- полуавтоматическую сварку в среде углекислого газа по ГОСТ 8050-85 или в смеси углекислого газа с аргоном (по ГОСТ 10157-79*), сварочная проволока Св-08Г2С по ГОСТ 2246-70.
-допускается применение порошковой проволоки ГШ-АН-8.
При выполнении сварных швов с установленным зазором равным (0,5-0,7)∙tв при полном проплавлении стенки профиля, проверку прочности сварных швов следует проводить как стыковых.
Из удобства наложения сварного шва по «носку» устанавливают зазор 2с>2 см. Со стороны «пятки» качественный шов получить и диагностировать трудно, поэтому в расчетах он не учитывается. Толщина стыковых швов принимается равной толщине наиболее тонкой стенки соединяемых элементов, т. е.
При расчете сварного шва узла 4:
Расчетная схема сварного шва для растянутого раскоса показана на рис. 4.15.
Рис. 4.15. К расчету шва раскос-пояс.
Напряжение в сварном шве:
где Ry=3200 кг/см2- расчетное сопротивление по пределу текучести стали
стержня решетки;
Rwy=0,85Ry – расчетное сопротивление сварного шва растяжению;
Rwcp=0,58Ry – расчетное сопротивление сварного шва касательным напряжением;
γc=0,85 – коэффициент запаса прочности.
Проверка прочности шва по четвертой теории прочности:
Прочность сварного шва обеспечена.
