8 Форматы

8.1 Обозначение и размеры форматов

Размеры сторон основных форматов, установленных ГОСТ 2.301-68, приведены в таблице 8.

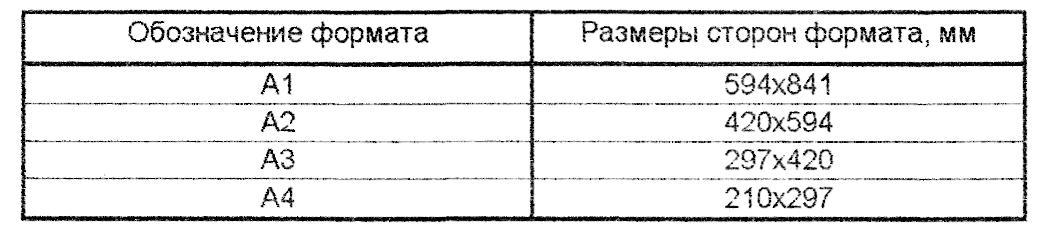

Таблица 8 - Обозначение и размеры сторон основных форматов

Кроме указанных форматов в таблице 8, ГОСТ 2.301-68 допускает применение дополнительных форматов, образуемых увеличением сторон основных форматов, на величину, кратную размерам формата А4.

Обозначение и размеры дополнительных форматов приведены в таблице 9.

Таблица 9 - Обозначение и размеры дополнительных форматов

СТП 2 – 2008

С хема оформления формата А1 приведена на рисунке 13, а схема оформления дополнительных граф - на рисунке 14.

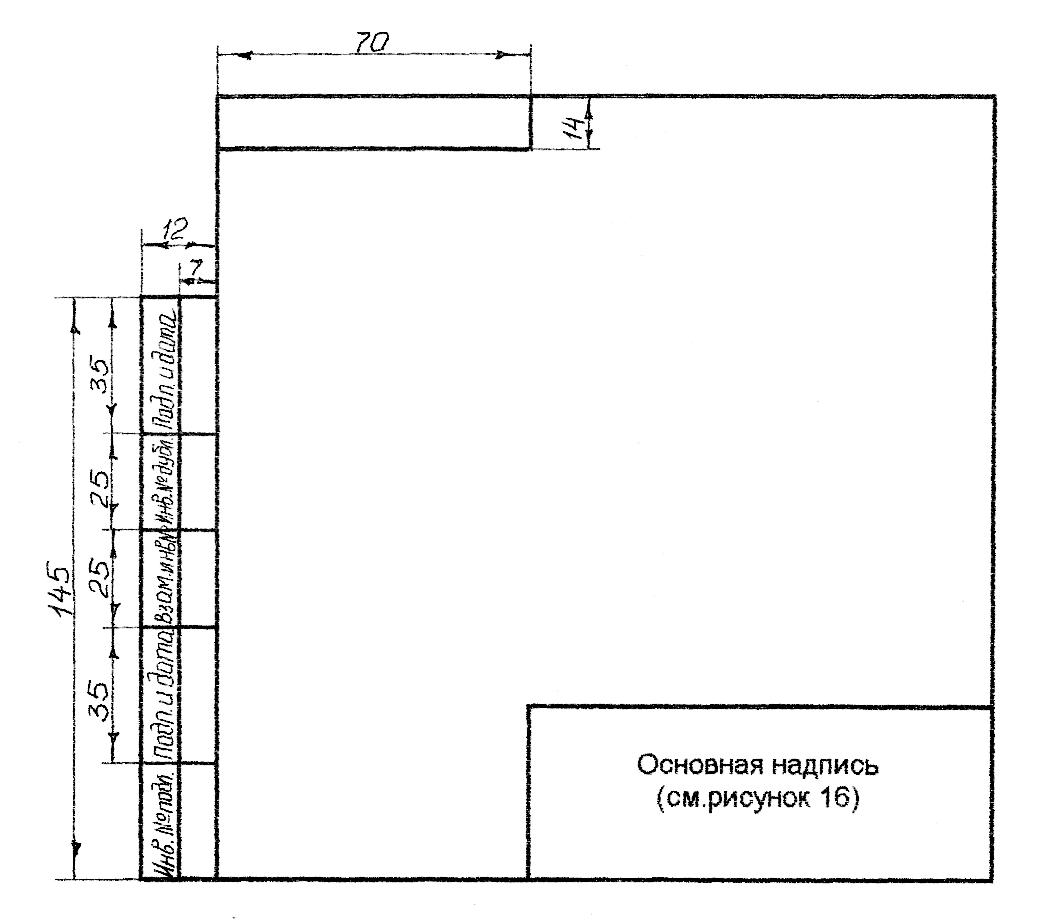

Р исунок 13 - Схема оформления формата А1

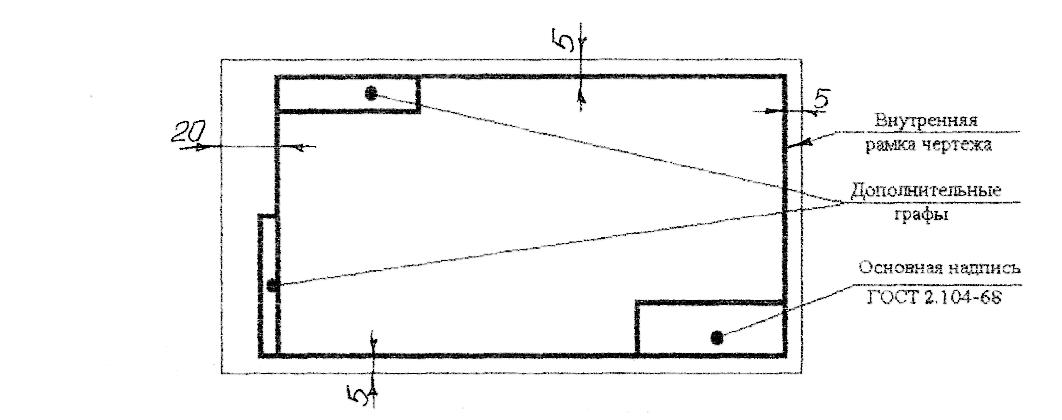

Рисунок 14 - Схема оформления дополнительных граф формата

СТП 2 – 2008

При необходимости выполнить изображения малого размера, лист формата А1 разбивается (но не разрезается) на меньшие форматы. Примеры деления формата А1 приведены на рисунке 15

Рисунок 15 - Примеры деления формата А1

Основная надпись располагается в правом нижнем углу формата. На листах формата А4 основная надпись может быть расположена только по короткой стороне листа.

Основная надпись графических документов должна соответствовать ГОСТ 2.104 -2006. Если конструкторский документ (чертеж, схема) выполнен на одном листе, то основная надпись выполняется по форме 1 и приведена на рисунке 16. Если конструкторский документ выполнен на нескольких листах, то на первом листе должна быть основная надпись по форме 1

(см. рисунок 16), а на последующих листах - по форме 2 (см. рисунок 18).

При выполнении графиков, диаграмм и других изображений в виде плакатов в дипломном проекте основную надпись на них располагают на обратной стороне плаката, оформив лист, как показано на рисунке 13.

СТП 2 – 2008

9 Правила заполнения основной надписи

9.1 Указания к заполнению основной надписи ГОСТ 2.104-2006

(специальность 2-36 01 01 «Технология машиностроения»)

В графах основной надписи номера граф (в скобках) и размеры на формах показаны на рисунках 16-18:

• в графе 1 - наименование изделия, Под наименованием изделия записывается наименование документа, если документ имеет код (например: схема электрическая принципиальная (ЭЗ) или сборочный чертеж (СБ) и т.д.);

• в графе 2 - обозначение документа согласно принятой структуры обозначения;

• в графе 3 - обозначение материалов детали (графу заполняют только на чертежах деталей);

- в графе 4 - литера документа; у - сокращенное обозначение документа;

• в графе 5 - масса изделия, кг;

• в графе 6 - масштаб;

• в графе 7 - порядковый номер листа. Если документ выполнен на одном листе, то графа «лист» не заполняется (ГОСТ 2.104-68);

- в графе 8 - общее количество листов данного конструкторского документа дипломного проекта. Указывается только на первом листе;

• в графе 9 - название учебного заведения;

• в графе 10 - характер работы, выполняемой лицом, подписывающим документ (кто разработал, руководитель, консультант);

• в графе 11 - фамилии лиц, подписавших документ.

• в графе 12 - подписи лиц, фамилии которых указаны в графе 11;

• в графе 13 - дата подписания документа (состоит из шести цифр, например: 01.06.05);

СТП 2 – 2008

Пример заполнения основных надписей приведен в приложении С.

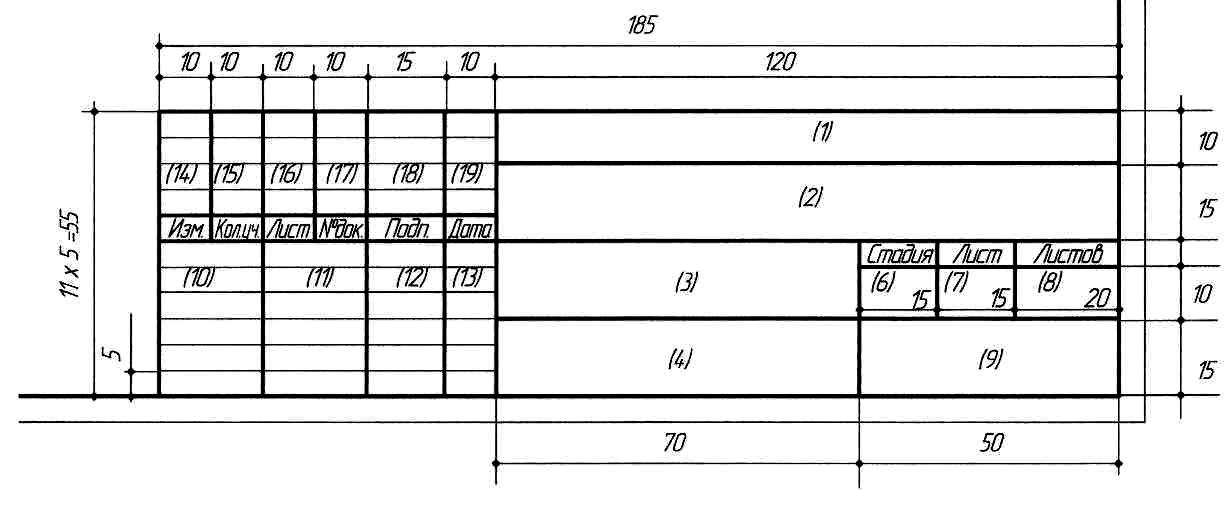

Р исунок 16 - Основная надпись для чертежей и схем (форма 1)

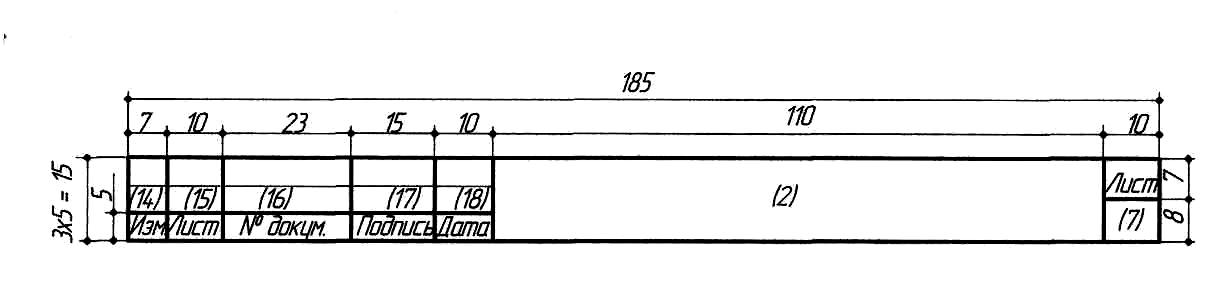

Рисунок 17 - Основная надпись для текстовых документов (форма 2)

Рисунок 18 - Основная надпись для чертежей (схем) и текстовых документов

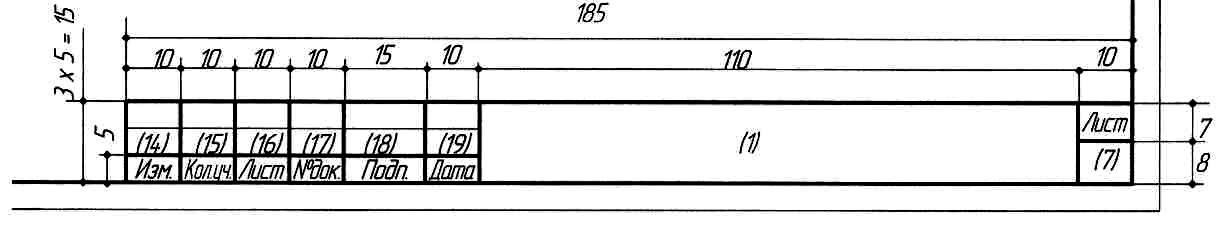

(последующие листы, форма 2а)

СТП 2 – 2008

9.2 Указания к заполнению основной надписи ГОСТ 21. 101- 93 (спец. 2-70 01 01 «Производство строительных изделий и

конструкций», спец. 2-70 02 01 «Промышленное и гражданское

строительство»)

В графах основной надписи номера граф (в скобках) и размеры на формах показаны на рисунках 19-22:

- в графе 1 - обозначение документа (основного комплекта рабочих чертежей, чертежа изделия, текстового документа и др.);

- в графе 2 - наименование предприятия (в т.ч. учреждения и предприятия обслуживания), в состав которого входит здание (сооружение), или наименование микрорайона;

- в графе 3 - наименование здания (сооружения);

- в графе 4 - наименование изображений, помещенных на данном листе, в тачном соответствии с наименованиями изображений на чертеже. Наименования спецификаций и других таблиц, а также текстовых указаний,

относящихся к изображениям, в графе не указывают;

- в графе 5 - наименование изделия и/или наименование документа;

- в графе б - условное обозначение стадии "Рабочая документация" - "Р";

- в графе 7 - порядковый номер листа (страницы текстового документа при двусторонней печати). На документах, состоящих из одного листа, графу не заполняют;

- в графе 8 - общее число листов документа.

Графу заполняют только на первом листе. На первом листе текстового документа при двусторонней печати указывают общее число страниц;

- в графе 9 - наименование или различительный индекс организации,

разработавшей документ;

- в графе 10 - характер работы (разработал, проверил, нормоконтроль,

утвердил); допускается свободные строки заполнять по усмотрению

разработчика должностями лиц, ответственных за выпуск документа (гл.

инженер (архитектор) проекта, начальник отдела, гл. специалист и т.п.);

- в графах 11-13 - фамилии и подписи лиц, указанных в графе 10, и дату

подписания.

СТП 2 – 2008

Если необходимо согласование документа, то подписи должностных лиц, согласовывающих документ, размещают на поле для подшивки листа;

- в графах 14-19 - графы таблицы изменений, которые заполняют в

соответствии с 7.5.19;

- в графе 20 - инвентарный номер подлинника;

- в графе 21 - подпись лица, принявшего подлинник на хранение, и дату

приемки (число, месяц, год);

- в графе 22 - инвентарный номер подлинника документа, взамен которого

выпущен подлинник;

- в графе 23 - обозначение материала детали (графу заполняют только на

чертежах деталей);

- в графе 24 - массу изделия, изображенного на чертеже, в килограммах без

указания единицы измерения. Допускается указывать массу в других

единицах измерения с указанием их.

Пример - 2,4 т;

- в графе 25 - масштаб (проставляют в соответствии с ГОСТ 2.302-68);

- в графе 26 - подпись лица, копировавшего чертеж.

СТП 2 – 2008

Пример заполнения основных надписей приведен в приложении Т.

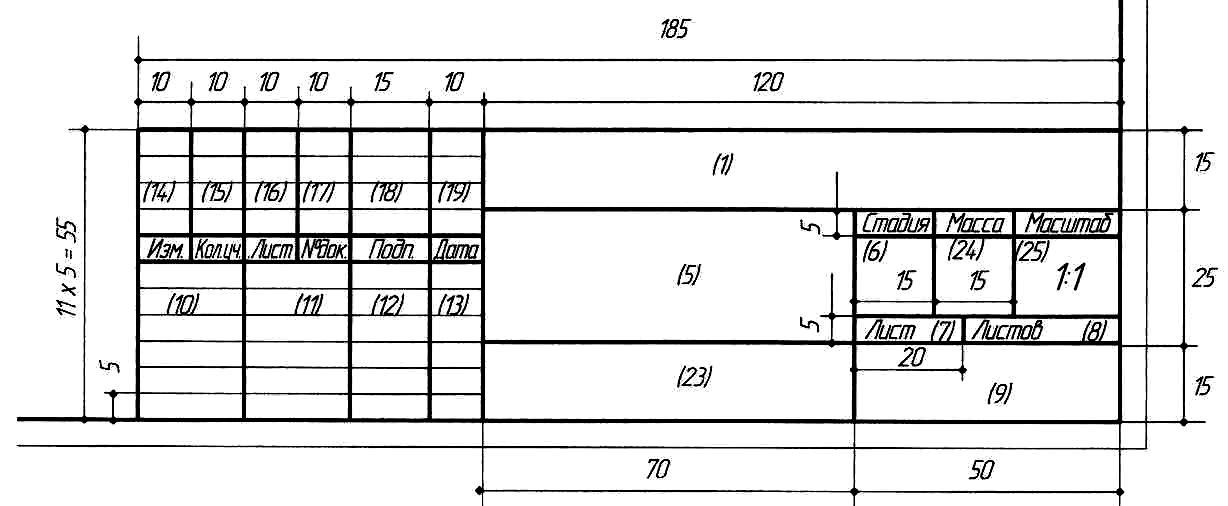

Рисунок 19 Форма и размеры основной надписи для первых графических листов (форма 4)

Рисунок 20 Форма и размеры основной надписи для чертежей строительных изделий (первый лист)

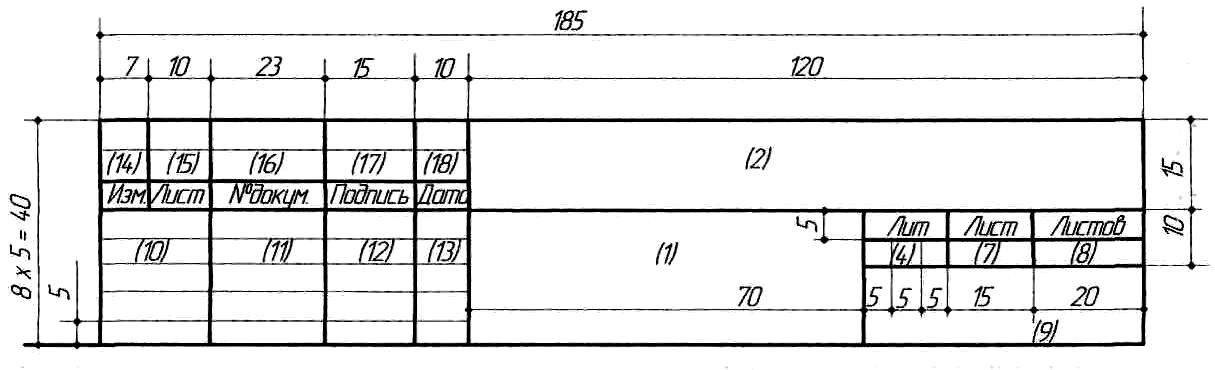

Рисунок 21 Форма и размеры основной надписи для чертежей строительных изделий (последующие листы)
