Определение объема работ при устройстве фундамента.

Рисунок. План перекрытий

Составляем спецификацию сборных ж/б элементов табл.1

№	Наименование эл-та	Марка эл-та	Кол-во эл-та	Геометрич размер,мм			Масса m,т
				l	b	h	1-ого эл-та	всех эл-ов
1	плита перекрытия	ПК60.12	4	5980	1190	220	2,1	8,4
2	плита перекрытия	ПК60.15	12	5980	1490	220	2,8	33,6
3	плита перекрытия	ПК51.15	40	5080	1490	220	2,25	90
4	плита перекрытия	ПК42.15	20	4180	1490	220	1,79	35,8

а) определение объема при укладке бетонной смеси.

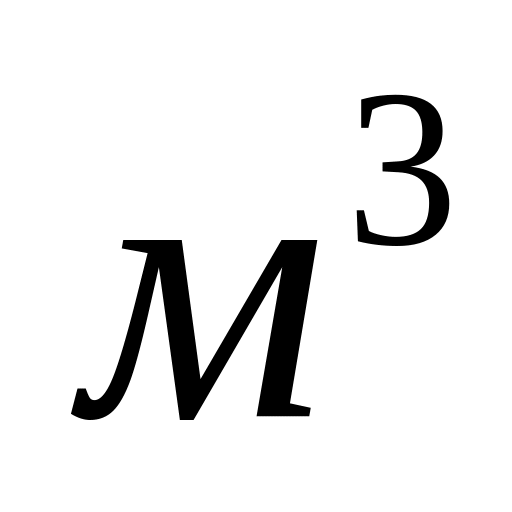

; м³

м³; (см рисунок №3)

м³; (см рисунок №2)

м³; (см рисунок №2)

м³

б.) Находим общую площадь опалубки.

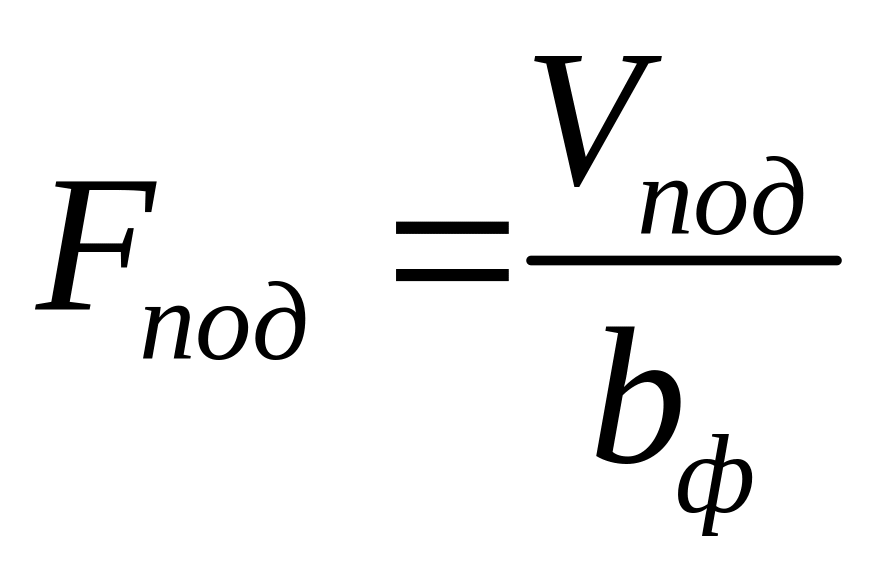

; м²

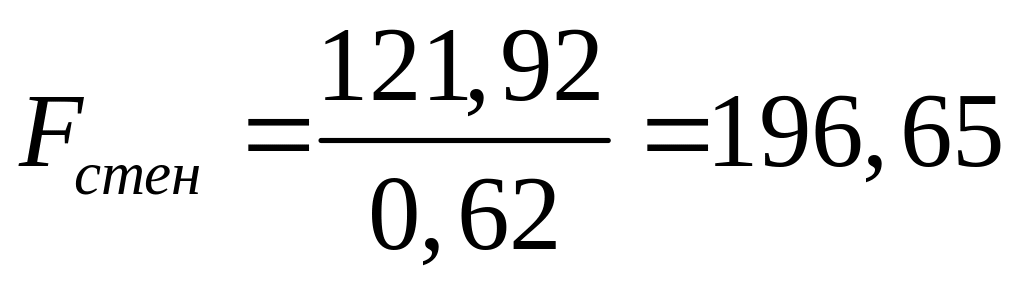

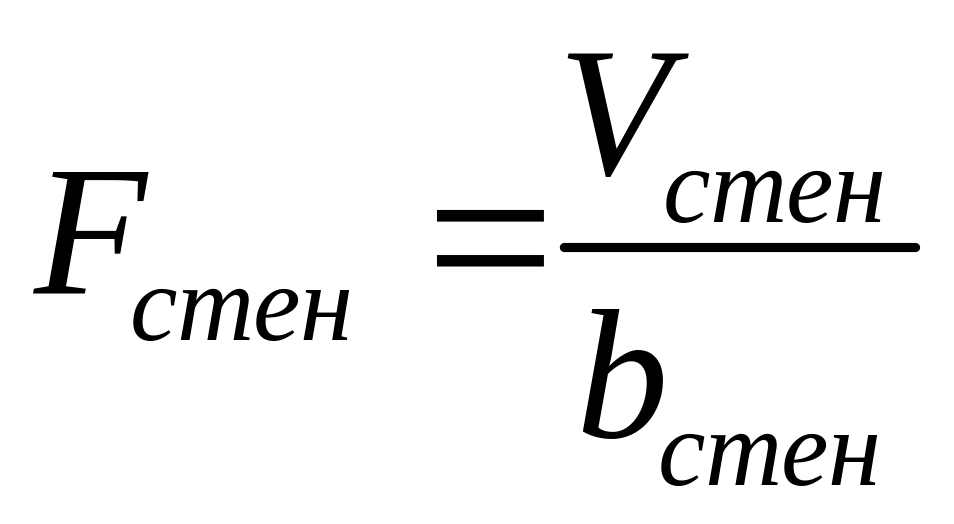

; м² м²

где - ширина фундамента; м

; м² м² ,где - ширина стены; м

м²

в.) Определяем объем работ по заливке швов плит перекрытия.

; м

где - количество продольных швов;

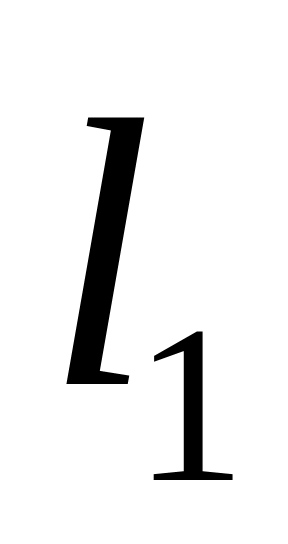

- длина продольного шва;

- количество поперечных швов;

- длина поперечного шва;

м

г.) Определяем расход арматуры на устройство фкндаментов.

Расход арматуры на устройство фундаментов определяется по выражению

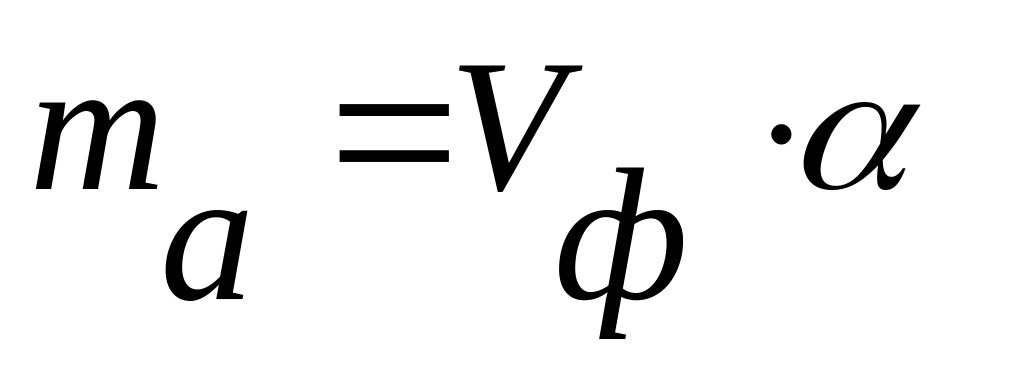

, кг

где - удельный расход арматуры на устройство фундамента(дано по заданию=19), кг/м³.

кг

Количество арматурных сеток для устройства ленточного фундамента можно ориентировочно определить по формуле

, шт

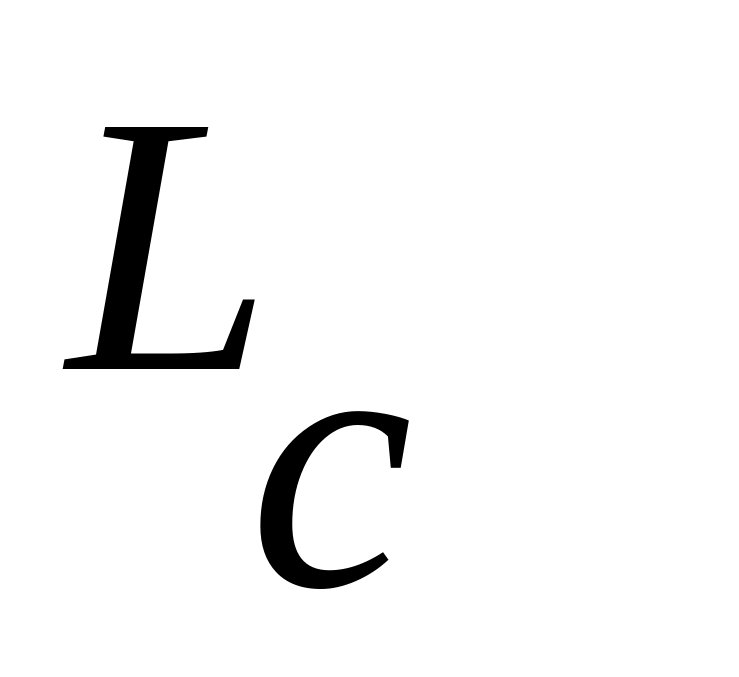

где: - общая длина полосы фундамента по подошве, м;

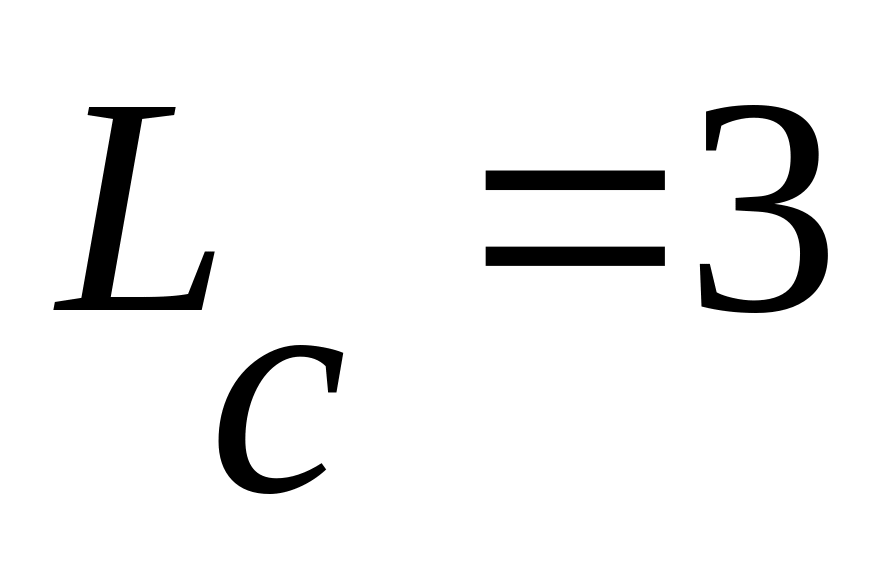

м

- длина одной арматурной сетки, м; м

≈ 0,3 - величина нахлестки сеток при их укладке в опалубку, м.

шт

Полученное N_с =71 шт

При этом масса одной сетки равна

, кг

Предварительный выбор технологии устройства и монтажа плит перекрытия.

Т.к. монтаж плит перекрытия будет производиться монтажным краном, перемещающимся вдоль бровки котлована, то укладку бетонной смеси рационально выполнять так же краном в поворотных бадьях. Согласно прил. табл.6[1]. Принимаем бадью БПВ-0,5 с V=0,5 .

Технические характеристики: -габаритные размеры 2175х1100х970

-масса пустой бадьи m=0,97 кг

-масса бадьи с бетонной смесью m=0,97 кг

Для монтажа плит перекрытия принимаем стреловой самоходный кран, который перемещается по периметру здания вдоль бровки котлована.
