6.Выбор ведущих машин по рабочим параметрам.
А)Выбираем – экскаватор обратная лопата с гидравлическим приводом.
Основным параметром одноковшовых экскаваторов является емкость ковша, который устанавливается из условия набора ковшом грунта “с шапкой”.
Для экскаватора
обратная лопата емкость ковша подбирается

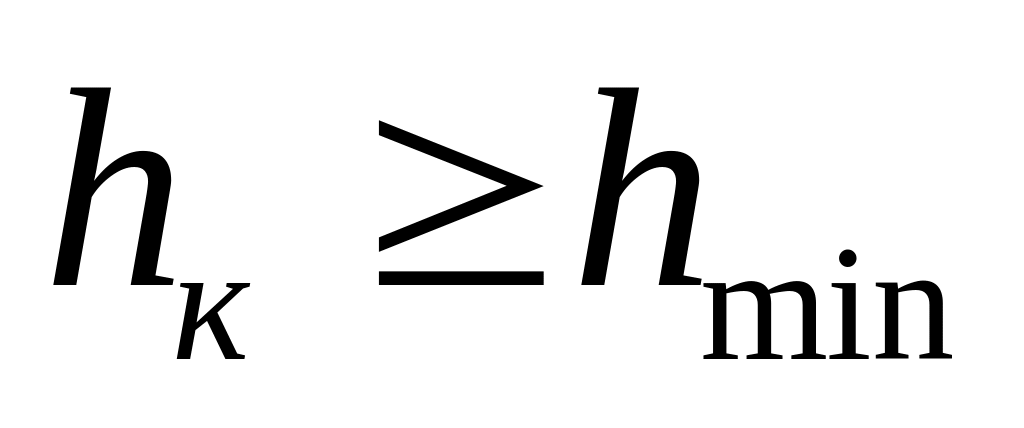

из условия
-это
минимальная высота забоя, обеспечивающая
заполнение ковша“с
шапкой”за одно черпание
(см.[5]табл. 4) для 1 группы грунта. Условие
будет
выполнятся при емкости ковша q=0,5
что
меньше
.
т.к. грунт несвязный, то выбираем ковш со сплошной режущей кромкой.
Согласно $Е2-1-9 табл.1[3] разработку грунта производим экскаватором ЭО-3322.
Технические характеристики:
1.Наибольшая глубина копания-4,2м
2. Наибольший радиус копания Rк=7,5м
3. Наибольшая высота выгрузки Hв=4,8 м
4. Наибольший радиус выгрузки Rв = 5,2м;
Согласно табл.1[3] группа грунта – I.
Согласно $Е2-1-11
табл.4[3] определяем норму времени
При разработке грунта в транспорт: =2,8 чел-час/100
Состав звена согласно $Е2-1-11 табл.5[3] : машинист 6 разряда -1
Определим нормативную сменную эксплуатационную производительность экскаватора при разработке грунта в транспорт:
,
где

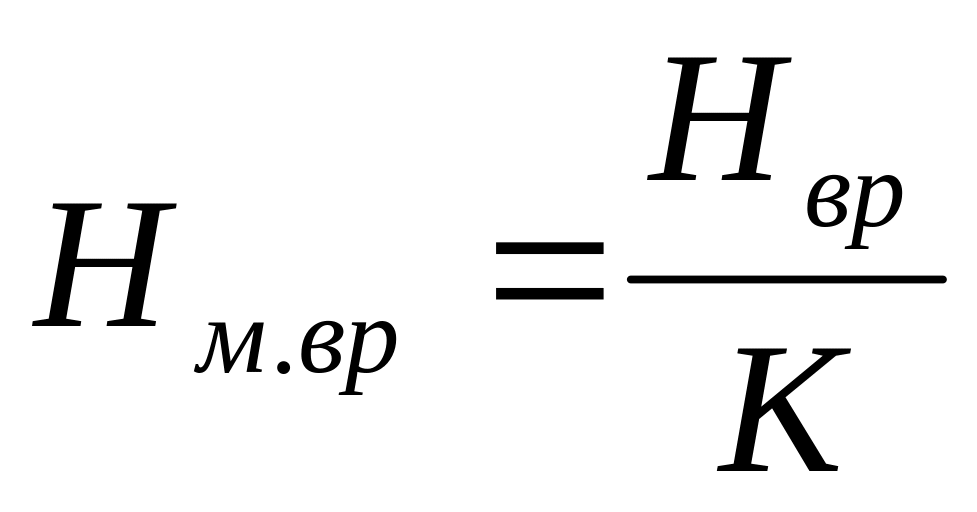

-норма машинного времени
К-кол-во человек в звене

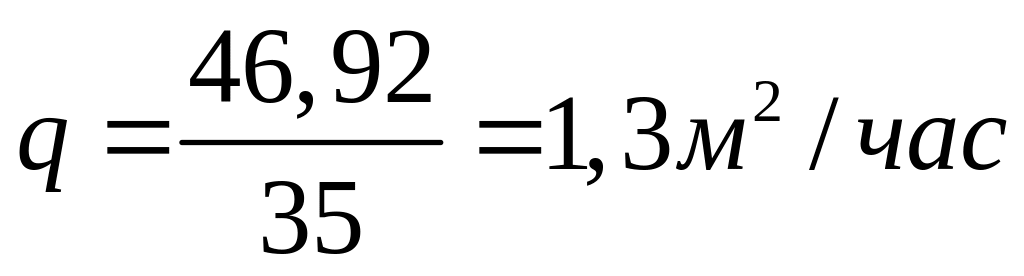

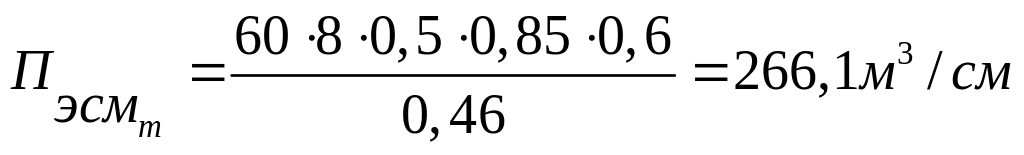

Определим сменную эксплуатационную производительность экскаватора при разработке грунта в транспорт:

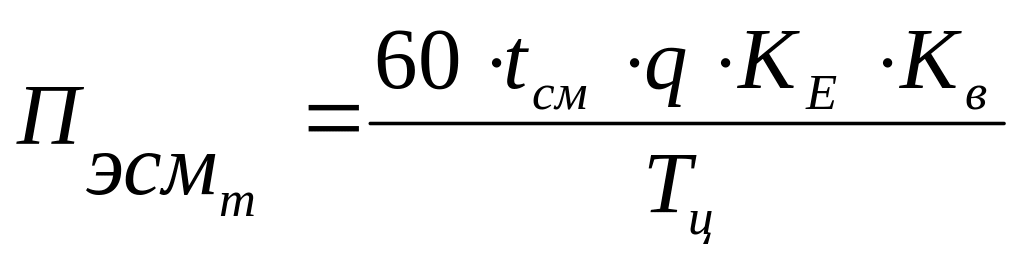

,где
КЕ
– коэффициент
использования емкости ковша;
=0,85
(см. [5]
табл. 18)
Кв – коэффициент использования по времени;
=0,6
(см. [5] табл. 18)
Тц – время одного цикла работы экскаватора, мин.
=0,46
мин(см. [5] табл. 19)
Сравним найденные производительности:

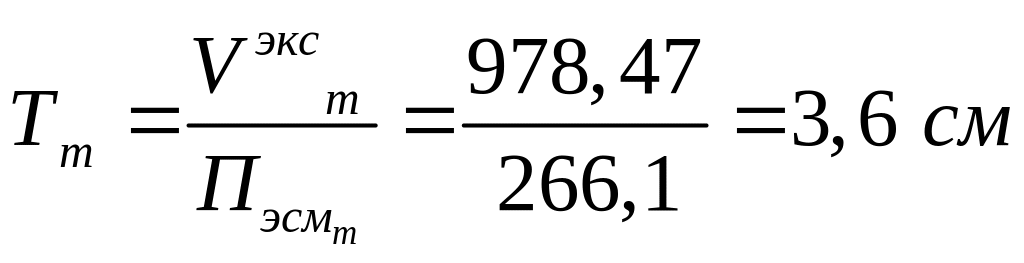

Определяем продолжительность разработки грунта экскаватором:
принимаем 4см.
7.Расчет водопонизительной системы из легких иглофильтровых установок.
Расчет ЛИУ заключается в определении требуемого количества насосных установок,
Шага фильтров и глубины их погружения.
Расчёт ЛИУ
1.
Рисунок. 8 Расчетная схема (план-разрез)
Число звеньев
Определяем требуемую величину понижения УГВ:
S=h+e+0,5 , где h-расстояние от УГВ до дна котлована;
е-величина
капилярного поднятия УГВ;
S=(1,6-1)+0,15+0,5=1,25м
Определяем приведенный радиус водопонизительной системы:
,где
F-площадь
контура, ограниченного иглофильтрами

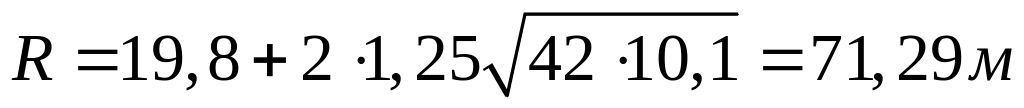

Определяем радиус депрессии:
,где

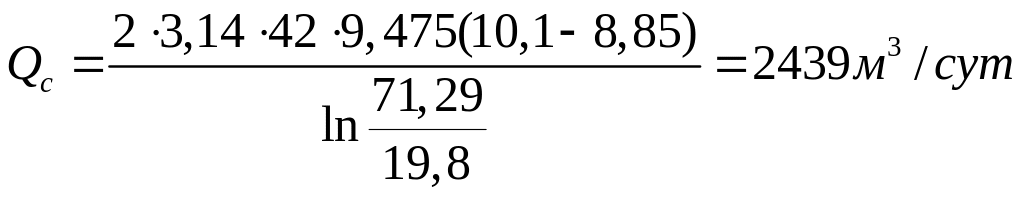

Определяем приток воды к водопонизительной системе:
,где
m-средняя
мощность водоносного слоя
y-расстояние от точки депрессионной кривой до водоупора
y=10,1-1,25=8,85 м
Определяем требуемое количество водопонизительных установок:
,
где
-периметр
контура, ограниченный всасывающим
коллектором
-предельная
длина коллектора, приходящаяся на одну
установку, согласно рис.8
принимаем
N’=2
шт

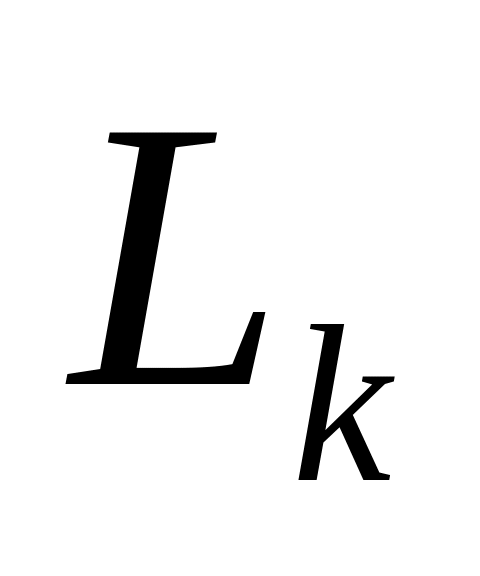

Определяем длину коллектора, приходящуюся на один участок:
Определяем приток воды к одной установке:
Определяем дебет одного иглофильтра:
,где
-диаметр
иглофильтра

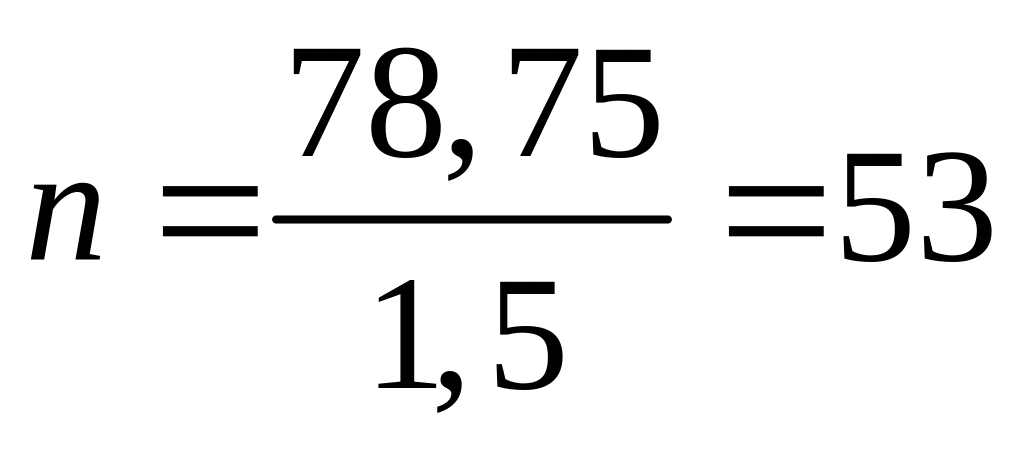

Определяем требуемое количество иглофильтров на одну установку и приток воды к одному иглофильтру:
,где
2G-шаг
иглофильтра
найдем n и q при различном шаге иглофильтра:
при
2G=0,75
при
2G=1,5
при
2G=2,25
при
2G=3
Определяем расстояние от водоупора до пониженного УГВ у иглофильтра при различном шаге иглофильтра:
где
-коэффициент
фильтрации грунта у иглофильтра
=
-расстояние
от оси насоса до водоупора
=(10,1+1)+0,5=11,6
м
-вакуумметрическая
высота всасывания насоса(=6)

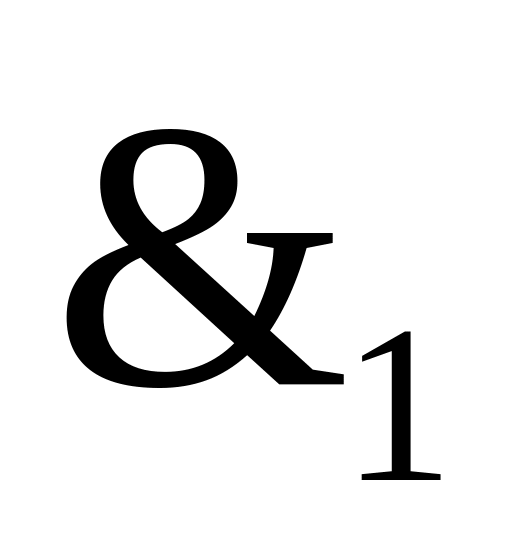

&- коэффициент, зависящий от срока службы установке на
объекте
&=0,3
-
коэффициент потерь напора во всасывающей
системе
при
2G=0,75
=3,5
при
2G=1,5
=3,6
при
2G=2,25
=3,7
при
2G=3
=3,9
Определяем
значение
из уравнения характерного движению
воды в иглофильтре при различном их

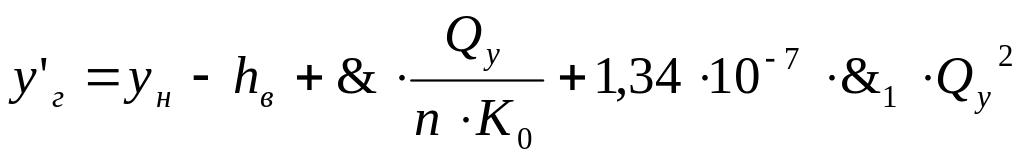

шаге:
,где
Ф- коэффициент фильтрационного
сопротивления
m’-толщина потока на линии иглофильтра
m’=y
при 2G=0,75
Ф=1
при 2G=1,5
Ф=0,8
при 2G=2,25
Ф=0,7
при 2G=3
Ф=0,65

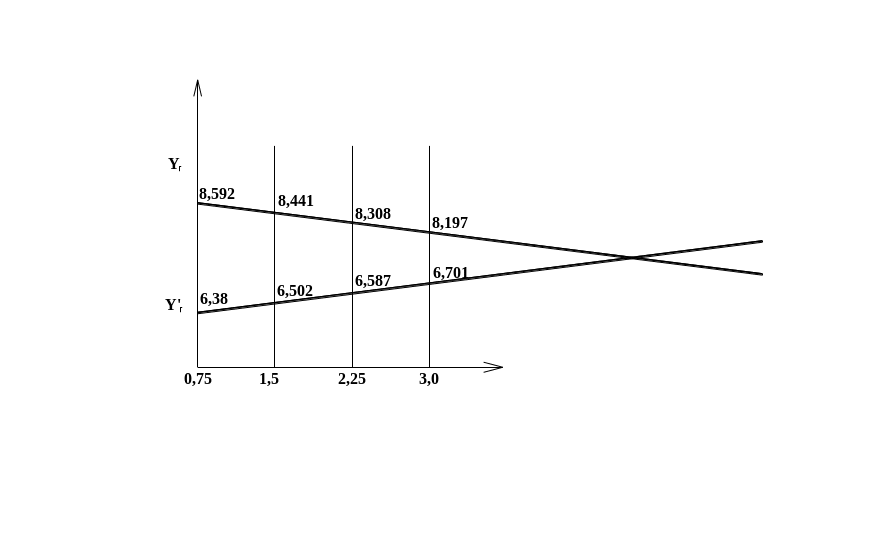

Строим график зависимостей:
Т.к. ’ и пересекаются, то максимальный шаг иглофильтра =3м
14.Определяем глубину погружения иглофильтров:
,
где
-высота
фильтрового звена =1,2м
11,6-8,197+1,2+0,5=5,1
м
3+1,5+1,2=5,7
м
