Запорізький гідроенергетичний коледж

З А П О Р І З Ь К О Ї Д Е Р Ж А В Н О Ї І Н Ж Е Н Е Р Н О Ї А К А Д Е М І Ї

Конспект з дисципліни «вступ до фаху»

для студентів спеціальностей

СТС, ЕТО та СТС/ОЗГ.

Запоріжжя - 2010

ВСТУП

Предмет “Вступ до фаху ” є вибірковим, передбачає знайомство з основними поняттями, які необхідні технікам – теплотехнікам та технологам з монтажу внутрішніх санітарно-технічних систем і вентиляції.

Предмет студенти вивчають в третьому семестрі до початку вивчення спеціальних дисциплін, одночасно з вивченням предмету матеріалознавство.

Навчальний матеріал програми розраховано на 54 години, з яких 32 годин відводиться на аудиторні заняття. В кінці вивчення дисципліни студенти складають залік.

Внаслідок вивчення предмету студенти повинні знати:

• основні види будівель та їх елементи;

• функції і види систем теплопостачання, водопостачання, вентиляції, водовідведення;

• конструктивні елементи систем та обладнання;

• види санітарно-технічних споруд;

• обладнання та матеріали, які використовуються в системах.

1 ВВЕДЕННЯ В БУДІВЕЛЬНУ СПРАВУ

Будівлі – це різноманітні надземні споруди, які мають внутрішні простори, передбачені для різноманітних видів діяльності людини - (житлові дома, заводські корпуси, будинки культури, підприємства побутового обслуговування і т.д.).

Споруди – це будівлі спеціального призначення (греблі, мости, тонелі, димові труби і т.д.).

Будівлі в відповідності до їх функціонального призначення поділяються на житлові, громадські, промислові, сільськогосподарські та інш.

Житлові будівлі – це квартирні дома для постійного перебування людей, готелі, гуртожитки.

Громадські будівлі потрібні для спеціального обслуговування населення, для розташування адміністративних та громадських організацій (школи, технікуми, торгівельні будівлі і т.д.).

Промисловими називають будівлі, необхідні для розташування технологічного обладнання та здійснення виробничого процесу (цехи, фабрики, заводи і т.д.). Навколо промислових будівель можуть розміщуватись допоміжні будинки, які часто поєднують з адміністративними приміщеннями (АПК).

Сільськогосподарські будівлі необхідні для обслуговування потреб сільського господарства (пташники, теплиці, склади і т.д.).

Будівлі бувають опалювальні та неопалювальні. Класифікуються будівлі в залежності від кількості поверхів: одноповерхові, малоповерхові (до 3 поверхів включно), багатоповерхові (від 4 до 9 поверхів включно), підвищеної поверховості ( від 10 до20 поверхів включно), висотні (більш ніж 20 поверхів) та змішаної поверховості, коли одна будівля об’єднує частини неоднакової поверховості.

Всі будівлі повинні насамперед відповідати своєму призначенню, тобто володіти необхідними експлуатаційними якостями, при цьому створювати найкращі умови для побуту, праці та виробничого процесу.

Довговічність всіх будівель залежить від надійності основи та фундаменту.

Основою називається масив ґрунт, розташований під фундаментом та приймаючий навантаження від будівлі. Ґрунтові основи поділяються на природні та неприродно покращенні.

Природною основою називається ґрунт, який знаходиться під фундаментом та здатний в своєму природному становищі приймати навантаження від побудованої будівлі.

Фундаментом називається підземна частина будівлі чи споруди, яка сприймає навантаження від надземної частини будівлі та передає його на основу.

Фундамент складається з основних елементів: поверні фундаменту, яка називається образом, на ній розташовуються надземні частини будинків, та нижньої площини, яка безпосередньо торкається до основи і називається підошвою фундаменту.

Ширина фундаменту приймається трошки більшою за товщу стіни за рахунок влаштовуємих з кожної сторони уступів – сходи розміром 50 – 60 мм кожна.

Каркас одноповерхових будівель (промислових) складається з поперечних та поздовжніх елементів, які створюють рамну конструкцію.

Поздовжні рами компонуються з колон та несучих конструкцій покриття – балок, ферм, арок.

Поздовжні елементи каркасу – фундаментні балки, підстропільні конструкції, плити покриття – забезпечують стійкість будівель та приймає повітряні навантаження, які виникають від роботи кранового обладнання.

Елементи каркасу з’єднуються у вузли шарнірно з допомогою металевих закладних деталей, анкерних бовтів та зварки.

Каркаси одноповерхових будівель виконуються з залізобетону, металевими чи змішаними.

Стіни – конструктивні елементи будівель, які необхідні для відокремлення від зовнішнього середовища ( зовнішні стіни) чи одного приміщення від другого (внутрішні стіни).

Перекриттям називаються конструктивні елементи, які поділяють внутрішні простори будівлі на поверхи. Перекриття потрібні для прийняття навантажень від власної маси, маси людей, обладнання та передавання їх ваги на стіни чи окремі опори.

В залежності від свого розташування в будівлі, перекриття поділяються на міжповерхові (поділяють суміжні поверхи за висотою), такі, що відокремлюють останній поверх від горища та надпідвальні. Виготовляють перекриття частіше за все залізобетонними.

Підлога складається з основи та покриття. Покриття може бути з натуральних та синтетичних матеріалів: дерев’яне, керамічне, з лінолеуму, ламінату та інш.

Покриттям називається верхня конструкційна частина будівлі, яка потрібна для захисту від атмосферних опадів. Покриття має несучу та огороджуючу частини. Несуча частина покриття приймає навантаження від снігу, вітру, власної маси та передає їх на стіни чи каркас будівлі. Вона може складатися із залізобетонних панелей, балок, дерев’яних чи залізобетонних стропил, ферм. Огороджуючи частина потрібна для горизонтального та теплоізоляційного захисту та складається з покрівлі та основи під неї.

Для забезпечення природного освітлення приміщень влаштовують прозорі огородження – вікна. Вони виготовляються з деревини, металу та пластмаси. Конструкції вікон повинні відповідати теплотехнічним та звукоізоляційним вимогам. Окрім того, вони повинні забезпечити необхідне освітлення, вентиляцію приміщень.

Двері складаються з дверної коробки та полотна, яке відчиняє та закриває вхід в приміщення. За кількістю дверних полотен розрізняють двері з одним полотном, двома полотнами та з двома полотнами неоднакової ширини. Дверні полотна роблять як правило щитові. Щитові двері гігієнічні, економічні та мають гарний зовнішній огляд, особисто при оклеюванні їх шпонам з цінних паперів. В громадських будівлях застосовують прозорі двері зі склом.

Сходи необхідні для пересування між поверхами, а також для евакуації людей з будівлі. Помешкання, в яких розташовуються сходи, називаються сходинковими клітинами. Конструкція їх складається з маршів (нахилених елементів зі сходами) та майданчиків. Для безпеки пересування по сходах марші огороджуються перилами.

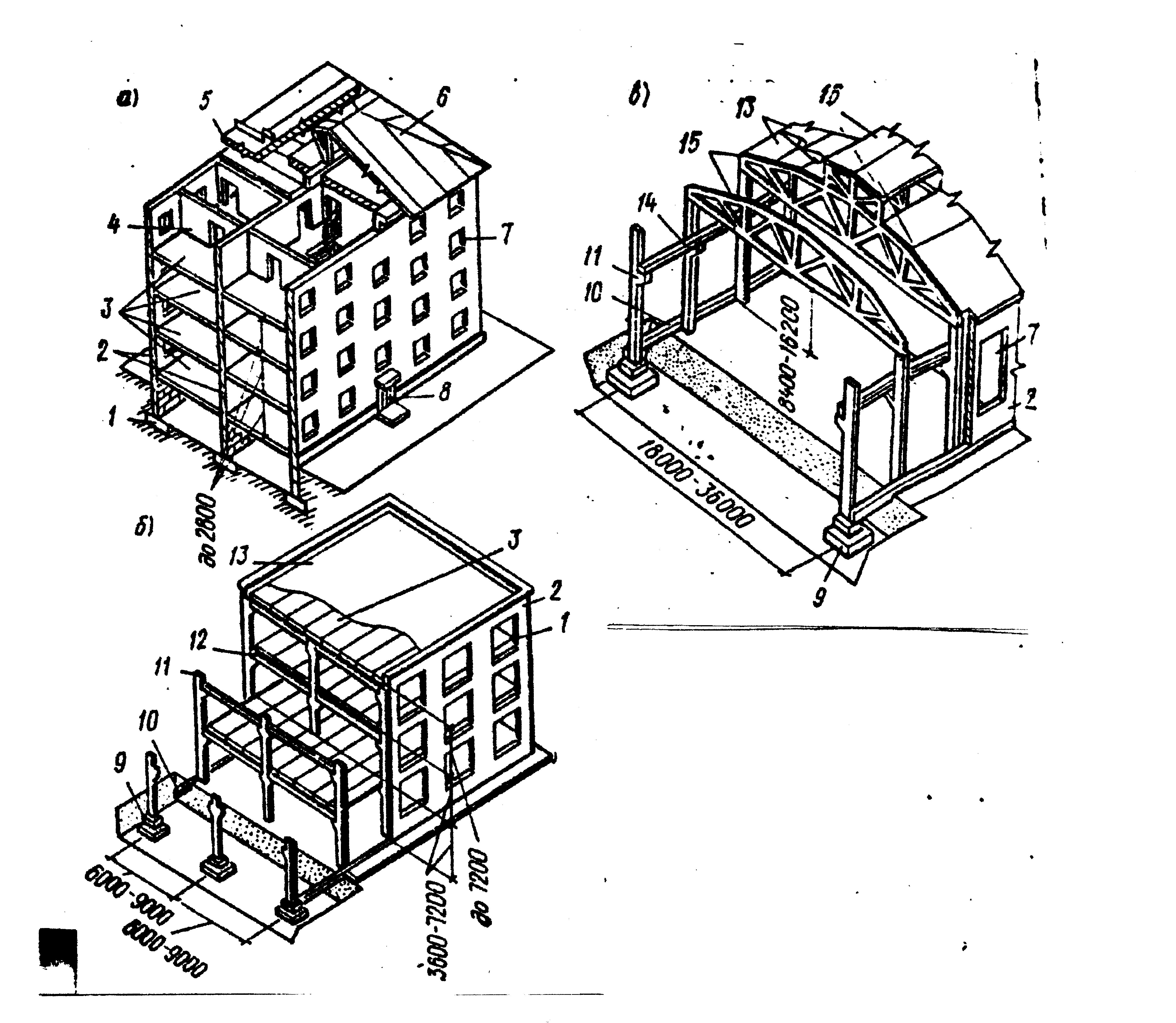

Рисмунок 1.1 – Основні конструктивні елементи будівель

а – громадська будівля; б – виробнича багатоповерхова будівля;

в – виробнича одноповерхова будівля.

1 – стрічкові фундаменти; 2 – стіни; 3 – перекриття; 4 – перегородки; 5 – безгорищна покрівля; 6 – горищна покрівля; 7 – вікно; 8 – двері;

9 – стовбурові фундаменти; 10 – фундаментні балки; 11 – колони; 12 – ригелі; 13 – дах з покриттям; 14 – підкранові балки; 15 ферми; 16 – світовий ліхтар.

Заняття №2

2 ЗАГАЛЬНІ ВІДОМОСТІ ПРО ЕНЕРГЕТИКУ

2.1 Види енергії, джерела енергії

Енергія - слово грецьке, таке, що означає в перекладі діяльність. Енергію можна отримати при згоранні 1 кг вугілля або іншого палива, які називаються енергоносіями.

Енергія - це, по суті справи, енергетичний потенціал, а робота - це та частина потенціалу, яка дає корисний ефект. Таким чином, робота здійснюється в процесі перетворення одних видів енергії в інших і характеризує корисну її частину, отриману в процесі такого перетворення. Розсіяна в процесі здійснення роботи енергія незмінно перетворюється на тепло, яке виділяється у навколишній простір.

За законами фізики робота, яку можна отримати в реальних машинах і використовувати на наші потреби, буде завжди менше енергії, ув’язнена в енергоносії.
