3.2. Основные рабочие параметры насосов
Насосы характеризуются следующими основными параметрами: подачей (расходом) Q, напором H, мощностью N, полным КПД (η) и высотой всасывания Нвс.
Подачей (расходом) насоса Q называется объем жидкости, перекачиваемый в единицу времени. Подача насоса измеряется в м3/c, (л/с).
.
Напором насоса Н называют разность полных удельных энергий потока у выхода и входа в насос, вычисленную в метрах столба перекачиваемой жидкости, (м вод. ст.).
Для пояснения сущности напора, развиваемого насосом, рассмотрим схему его работы при перекачивании жидкости из одного резервуара в другой (рис.3).

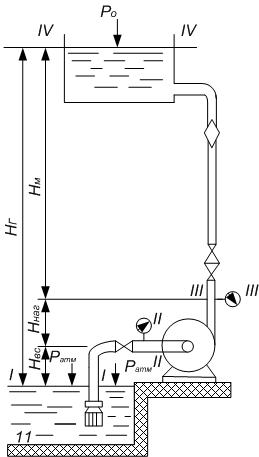

Рис. 3. Схема насосной установки:
1 – напорный резервуар; 2 – расходомер; 3 – задвижки; 4 – обратный клапан; 5 – манометр;
6 – напорный трубопровод; 7 – насос; 8 – вакуумметр; 9 – всасывающий трубопровод;
10 – всасывающая сетка; 11 – водоем
Мощность насоса представляет собой работу, совершаемую насосом в еденицу времени, Вт. Мощность определяют следующим образом:
,
Вт(кВт). (28)
Насос перекачивает
,
кг/c
жидкости и поднимает ее на высоту,
соответствующую напору Н. Следовательно,
представляет собой секундную работу
или мощность.
Полный КПД насоса η определяют из выражения:
,
где
– полный КПД
насоса;
– гидравлический
КПД, учитывающий гидравлические потери
мощности в результате снижения напора
при движении воды в корпусе насоса;
– механический
КПД, учитывающий механические потери
мощности на трение в сальниках и
подшипниках насоса;
– объемный КПД,
учитывающий потери мощности в результате
циркуляции воды через щелевые зазоры
между рабочим колесом и корпусом насоса.
Величина полного КПД центробежных насосов зависит от их конструкции и изменяется в пределах 0,6–0,9.
Высота всасывания и явление кавитации. Необходимо различать вакуумметрическую высоту всасывания Нвак, характеризующую степень разряжения, возникающего у входа в насос, и геометрическую высоту всасывания Нвс, которое определяет высоту установки оси насоса над уровнем жидкости.
Вакуумметрическая высота всасывания зависит от атмосферного давления, температуры и удельного веса перекачиваемой жидкости, величины потерь напора во всасывающей линии насоса, конструктивных особенностей и др. Обычно допускаемая Нвак указана в каталогах насосов.
Связь между вакуумметрической и геометрической высотами всасывания может быть установлена из уравнения Бернулли, составленного для сечений I–I и II–II относительно плоскости сравнения I–I (рис. 3).
Считая, что давление по поверхности жидкости равно атмосферному, а скорость течения в водоеме равна 0, получим:
,
(29)
так как
и
,
формулу (29) можно записать следующим
образом:
,
.
(30)
Из формулы (30) следует, что геометрическая высота всасывания меньше вакуумметрической на величину скоростного напора и потерь напора во всасывающем трубопроводе. С увеличением подачи насоса max. допустимая высота всасывания уменьшается. Определяя высоту всасывания, необходимо иметь в виду, что при понижении давления pвс во всасывающем трубопроводе может происходить парообразование, и нормальная работа насоса будет нарушена. Поэтому min. давление в насосе должно быть выше давления парообразования жидкости, причем давление паров воды сильно увеличивается с повышением ее температуры.
Температура, °C |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
Давление пара, м |
0,12 |
0,21 |
0,42 |
0,75 |
1,25 |
2 |
3,17 |
4,8 |
7,1 |
10,33 |
Чем выше температура воды, тем меньше высота всасывания, и практически при t>700C забор воды становится невозможен. Обычно геометрическая высота всасывания для центробежных насосов составляет не более 5–7 м и лишь для некоторых типов насосов она доходит до 7,5–8 м.
Кавитация в насосе возникает из-за чрезмерного падения давления во всасывающей части насоса. Понижение давления происходит по ряду причин, основными из которых являются:
– чрезмерная высота всасывания;
– высокая t перекачиваемой жидкости;
– низкое атмосферное давление.
Явление кавитации заключается в том, что выделяющиеся из жидкости пузырьки пара увлекаются потоком и, попадая в область повышенного давления, мгновенно конденсируются, в результате чего происходит местное повышение давлении. Кавитация сопровождается характерным шумом и треском, понижением напора и КПД насоса, иногда наблюдается вибрация насоса. Особенно быстро при этом разрушается чугун, более стойкими металлами являются бронза и нержавеющая сталь. Поэтому кавитация при работе насосов недопустима, а высота всасывания должна быть такой, при которой возникновение кавитации невозможно.
