Сварочное оборудование

В состав сварочных установок входят собственно сварочное оборудование - автоматы, полуавтоматы, источники питания и различного рада механическое оборудование, служащее для крепления и поворота свариваемых изделий, для перемещения изделия в направлении сварки, а также для установки и перемещения сварочных аппаратов и перемещения сварщиков.

А втомат тракторного типа АДФ-1002 (рисунок 1). Автомат предназначен для сварки под флюсом на переменном токе и перемещается непосредственно по поверхности изделия. Он обладает небольшой массой, малыми размерами и высокой мобильностью, обеспечиваемой простотой его переноски на новое место сварки.

Подача электродной проволоки и перемещение трактора по поверхности изделия обеспечивается от одного приводного электродвигателя переменного тока. Скорость подачи и сварки настраивается с помощью сменных шестерен. Передачи механизмов подачи проволоки и перемещения трактора размещены в одном корпусе, который является несущей конструкцией трактора. К корпусу крепятся мундштуки, кассета с электродной проволокой, бункер для флюса, пульт управления.

Автомат тракторного типа АДФ-1002 позволяет выполнять сварку стыковых швов с разделкой кромок и без нее, угловых швов наклонным электродом и нахлесточных соединений. Швы могут быть прямолинейными и круговыми, в том числе на поверхности цилиндрических изделий и внутри, с минимальным внутренним диаметром изделия 1200 мм. При сварке круговых швов трактор движется по поверхности изделия со скоростью, равной линейной скорости изделия. Так как строго одинаковые скорости обеспечить достаточно сложно, то практически скорость трактора выбирают несколько меньшей скорости изделия, и возникающее отставание трактора компенсируют периодическими остановками изделия без остановки трактора, следовательно, без нарушения процесса сварки.

Высокая степень универсальности трактора АДФ-1002 достигается благодаря наличию комплекта сменных элементов.

Техническая характеристика автомата АДФ-1002 представлена в таблице 1.

Таблица 1 – Техническая характеристика сварочного автомата АДФ-1002

Характеристика	Значение
Номинальное напряжение питающей сети при частоте 50 Гц, В	380
Номинальный сварочный ток, А	1000
Род тока	Переменный
Продолжительность включения (ПВ), %	100
Диаметр электродной проволоки, мм	2,0 - 5,0
Количество электродов, шт	1
Скорость подачи электродной проволоки, м/ч	60 - 360
Способ регулирования скорости подачи	Ступенчато
Тип подачи	Независимый
Скорость сварки, м/ч	12 - 80
Вид внешней характеристики	Жесткая
Пределы регулирования: сварочного тока, А рабочего напряжения, В	300 - 1200 30 - 56
Масса, кг	45
Напряжение холостого хода, В	120
Номинальная мощность, кВ∙А	125
Габаритные размеры, мм	715 х 345 х 540

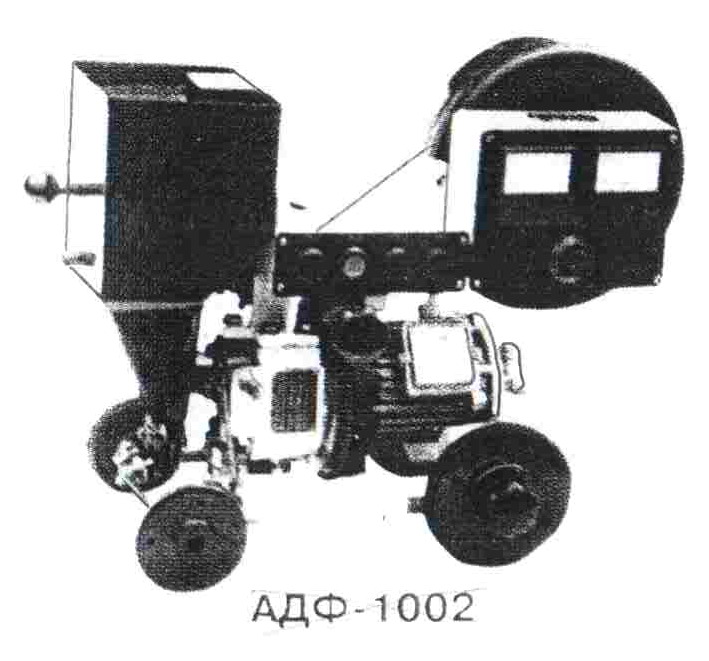

Рисунок - Автомат тракторного типа АДФ-1002

Подвесной сварочный автомат А-1416

Подвесной самоходный сварочный автомат А-1416 предназначен для электродуговой сварки низкоуглеродистых и среднеуглеродистых сталей плавящимся электродом под флюсом на постоянном токе с независимой от параметров дуги скоростью подачи электродной проволоки и скоростью сварки.

Глубокое регулирование скорости подачи электродной проволоки и скорости сварки, получаемое сменными шестернями, обеспечивает широкий диапазон применения автомата. Комплектуется источником ВДУ 1202. Технические характеристики сварочного автомата приведены в таблице 2.

Таблица 2 – Технические характеристики сварочной головки А-1416

Наименование параметра	Значение
Напряжение питающей сети трехфазного тока, V	380
Частота питающей сети, Нг	50
Номинальный сварочный ток, А:
при ПВ = 100%	1000
при ПВ = 60%	500
Количество электродов, шт	1
Диаметр электродной проволоки, мм	2-5
Скорость подачи электродной проволоки, м/ч	47-509
Регулирование скорости подачи электродной проволоки и скорости сварки	ступенчатое
Скорость сварки, м/ч	12-120
Маршевая скорость, м/ч	950
Вертикальное перемещение сварочной головки:
ход, мм	75
скорость	от руки
Регулировка (ручная) угла наклона электрода к вертикали, град.	± 25
Способ слежения за стыком	световой указатель
Флюсоаппаратура:
вместимость, дм3	25
расход воздуха, м3/ч	30
высота всасывания флюса, м	2
Вместимость кассеты для проволоки, кг	30
Емкость бункера для флюса, дм.куб.	10
Габаритные размеры, мм	960x860x1860
Масса, кг	1460

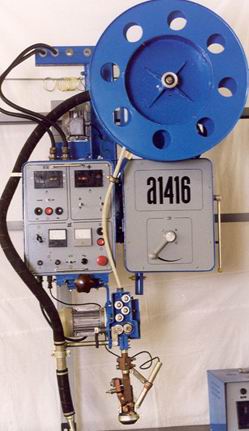

Рисунок 8 – Сварочный автомат А-1416

Сварочный трактор АДФ-1250

Сварочный трактор АДФ-1250 предназначен для сварки и наплавки изделий из малоуглеродистых сталей под флюсом. Сварка осуществляется на постоянном токе стальной электродной проволокой. Сварочный трактор производит сварку соединений встык с разделкой и без разделки кромок, угловых швов наклонным электродом, а также нахлесточных швов. Швы могут быть прямолинейными и кольцевыми. Трактор в процессе работы передвигается по изделию или по уложенной на нем направляющей линейке. Комплектуется источником ВДУ 1202.

Рисунок 9 – Сварочный автомат АДФ-1250

Технические характеристики сварочного автомата АДФ-1250 приведены в таблице 3.

Таблица 3 – Технические характеристики сварочного автомата АДФ-1250

Наименование параметра	Значение
Номинальный сварочный ток при ПВ=100%, А	1250
Род тока	постоянный
Потребляемая мощность отпитающей сети, ВА, не более	400
Пределы регулирования сварочного тока, А	250-1250
Диаметр электродной проволоки, мм	2-6
Скорость подачи электродной проволоки, м/ч	12-360
Скорость сварки, м/ч	15-100
Угол поворота сварочной головки вокруг вертикальной оси
Угол поворота сварочной головки вокруг горизонтальной оси
Угол отклонения оси токоподвода от вертикальной оси	0-45о (вперед)
Вертикальный сдвиг подающего устройства, мм	2-6
Горизонтальный сдвиг подающего устройства перпендикулярно шву, мм	100
Межосевое расстояние колес, мм	375
Колесная колея, мм	290
Вместимость кассеты для проволоки, кг	30
Емкость бункера для флюса, дм.куб	10
Габаритные размеры, мм:
длина	1320
ширина	630
высота	980
Масса трактора без электродной проволоки и флюса, кг, не более	145
