Машина термической резки «еsab»

Для вырезки из листового металлопроката обечаек, ребер жесткости и бандажных колец применяем портальную плазморежущую машину «ESAB» с числовым программным управлением (ЧПУ). Ее техническая характеристика представлена в таблице 3.

Таблица 3 – Техническая характеристика плазморежущей машины «ESAB»

Характеристика	Значение
Длина резания, мм	12000
Толщина резания, мм: - плазмой - газом	1,5 – 50 3 – 200
Ширина резания, мм	2200
Максимальное количество отдельных горелок	7 (1 – плазма, 6 - газовые)
Максимальная скорость машины, мм/мин	20000
Габаритные размеры, мм	20600 х 12600 х 2550

Механическая резка металла

Механическая резка мелких листовых деталей и элементов крепежа осуществляем на гильотинных ножницах НГ-16.

Рисунок 2 - Гильотинные ножницы НГ-16

Гильотинные ножницы модели серии НГ - электромеханические кривошипные, не нуждаются в подводе воздуха или гидравлики. Кроме резки листового проката они предназначены для резки сортового проката: круг, уголок.

Резка осуществляется с обеспечением автоматической установки нужной величины усилия прижима пропорционально усилию резания в зависимости от толщины разрезаемого материала. Резка может производиться как по разметке, так и с помощью заднего упора.

Таблица 3 – Технические характеристики гильотинных ножниц НГ-16

Параметр		Значение
Толщина листа, мм	16
Рабочая длина, мм	2000
Мощность, кВт	22
Габаритные размеры, мм	3100х2250х2000
Масса, т	6600

Оборудование для подготовки кромок

Удаление газонасыщенного верхнего слоя металла и подготовка кромок металла под сварку осуществляется на кромкострогальном станке 7814.

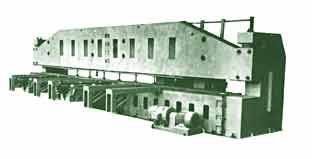

Рисунок 5 - Станок кромкострогальный 7814

Станок 7814 предназначен для обработки методом строгания горизонтальных, вертикальных и наклонных поверхностей кромок листов, пакетов листов и других длинномерных изделий из черных и цветных металлов.

Таблица 1 – Технические характеристики кромкострогального станка 7814

Параметр	Значение
Предельные размеры обрабатываемого изделия: длина, мм ширина, мм высота, мм	14000 2000 200
Количество гидравлических прижимов листа, шт	14
Количество ручных прижимов листа, шт	3
Количество суппортов, шт	2
Пределы подач суппортов на один двойной ход каретки, мм кг/м	0,4-12
Габаритные размеры станка (длина, ширина, высота), мм	20140×4500×3250
Масса станка, кг	49500
