4.2.5 Сопротивление загрузки материала и параметры загрузочного устройства

Cопротивление загрузки определяется по уравнению (16):

(16)

где W_загр – искомое сопротивление, Н;

q – погонная нагрузка материала, кг/м;

V – скорость ленты, м/с;

V_t – составляющая скорость материала в направлении движения ленты, м/с

q = 47,22 кг/м; V = 1 м/с; V_t = 0 м/с

4.3 Проверка прочности ленты и её сцепления с приводным барабаном

В процессе расчёта ленточного конвейера по уравнениям (9) может получиться так, что S_{н.б. =} S_max будет больше, чем найденное ранее по уравнению (3). В этом случае необходимо вновь произвести тяговый расчёт. После окончательного расчёта ленты производится проверка сцепления ленты и барабана по формуле:

(17)

где S_н.б. – натяжение ленты в набегающей ветви приводного барабана, Н;

S_с.б. – то же в сбегающей ветви, Н;

e^f∙α – ранее выбранный комплекс.

S_н.б. = S₁₂ = 11961,778 Н

e^f∙α = 2,08

S_с.б. = 6197,115 Н

.

Заданное условие прочности ленты и её сцепления с приводным барабаном выполняется.

5. Выбор и расчёт приводной станции

5.1 Выбор приводного барабана

Диаметр приводного барабана рассчитывается в зависимости от параметров ленты. D_п.б. = 400 мм (ГОСТ 22644-77).

Длина барабана L выбирается в зависимости от ширины ленты по табл. 23[1]. При В_л = 800 мм длина барабана L = В_л + 150 = 800 + 150 = 950 мм.

Остальные размеры приводного барабана можно выбрать из табл. 24[1].

Тип барабана 8040-50, где 80 – ширина ленты, см; 40 – диаметр барабана, см; 50 – внутренний диаметр подшипника, см.

L = 950мм; А = 1260 мм; L₁ = 1510 мм; А₁ = 230 мм; Н = 90 мм; d_в = 45 мм.

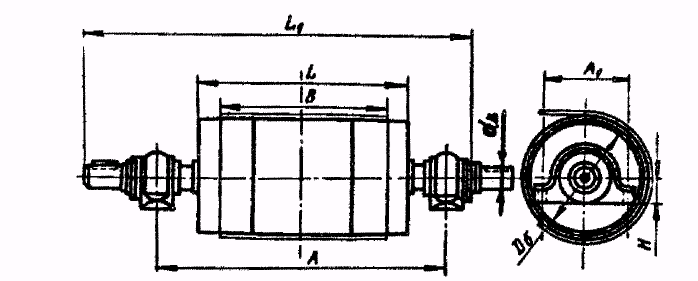

Рисунок 10 - Приводной барабан

5.2 Выбор электродвигателя

Электродвигатель выбирается по мощности и частоте вращения.

Мощность определяется по уравнению (23):

(18)

где N – мощность электродвигателя, кВт;

- сопротивление на валу, Н,

(S_н.б., S_с.б. окончательно найденные натяжения на приводном барабане, Н;

W_пр.б. – сопротивление приводного барабана, Н (формула 10));

V – скорость ленты, м/с;

η – коэффициент полезного действия передаточных устройств между двигателем и барабаном, табл.25[1];

К_пуск – коэффициент, учитывающий пусковой момент электродвигателя,

К_пуск ≈ 1,1..1,2;

Примем К_пуск = 1,1; η = 0,95.

Для выбора частоты вращения электродвигателя сначала определяется частота вращения барабана по уравнению (19):

(19)

где n – частота вращения приводного барабана, мин^-1;

V – скорость ленты, м/с;

D_б – диаметр приводного барабана, м.

Таким образом, выбираем электродвигатель с синхронной частотой вращения n = 1500 об/мин. Типоразмер двигателя: 4А132S4У3 с мощностью N_уст =7,5 кВт. Уточнённое значение частоты вращения n_эл = 1455 мин^-1.

Окончательное передаточное отношение i_у определяется по уравнению (20):

(20)

U_ред примем равным 31,5 i_рем = 1.

Найденному передаточному отношению соответствует следующий тип редуктора:

1Ц2У– 200 с установленной мощностью N_уст = 7,5 кВт; расчётным передаточным отношением U_ред = 31,5; частота вращения быстроходного вала редуктора соответствует частоте вращения вала электродвигателя и равна n_ред = n_эл = 1500 об/мин.
