Порядок проведения опыта и обработка результатов.
. Записываются показания тензометров при начальной нагрузке.
Увеличивается нагрузка, записываются отсчеты по приборам, затем образец разгружается до начальной нагрузки, здесь необходимо проследить, чтобы показания приборов вернулись к начальным отсчетам.
Подсчитывается
величина абсолютного удлинения
и укорочения базовой длины стержня, как
отношение разности показаний приборов
к коэффициенту увеличения К.
Определяется
относительная деформация растянутой
и сжатой граней, как отношение абсолютного
удлинения (укорочения) к длине
соответствующей базы прибора
,
.
С
помощью закона Гука определяются
величины наибольших нормальных напряжений
в сжатой зоне
и в растянутой зоне
.
Теоретическое определение нормальных напряжений
Теоретическое определение наибольших напряжений при внецентренном растяжении (сжатии) определяется по формулам
где
- продольная сила;
- изгибающий момент
;
- площадь поперечного
сечения;
-
момент сопротивления прямоугольного
сечения.
В выводах требуется отметить, надежными ли являются расчетные формулы для нормальных напряжений в случае внецентренного растяжения образца. Указать расхождение в процентах между опытными и теоретическими значениями напряжений.
Контрольные вопросы.
Какова цель опыта?
Какой вид деформации называется внецентренным растяжением?
Какие внутренние усилия возникают в стержне при внецентренном растяжении (сжатии)?
. Какие измерительные приборы использовались в опыте?
Лабораторная работа №20.
ИЗГИБ ПЛОСКОГО КРИВОГО СТЕРЖНЯ
Цель работы: экспериментальное определение нормальных напряжений и перемещений в кривых стержнях большой кривизны..
Постановка опыта

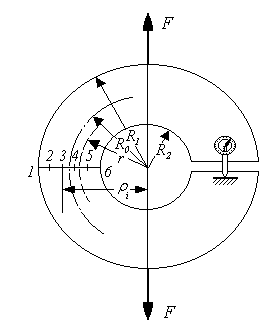

Испытанию
подвергается стальной кривой брус в
виде разрезанного кольца, имеющего
прямоугольное поперечное сечение с
(рис. 20.1). При таком
отношении высоты сечения
к среднему радиусу
влияние кривизны сказывается достаточно
заметно. Нагрузка к кольцу прикладывается
в вертикальной диаметральной плоскости,
как показано на рис.20.1, с помощью винтовой
машины. Характер распределения нормального
напряжения выявляется посредством
измерения деформаций в точках
опасного сечения "a a"
бруса с последующим применением закона
Гука.
|
Рис. 20.1 |
Наиболее подходящим в данном случае является электротензометрический метод измерения деформаций, основанный на преобразовании механических перемещений в изменение омического сопротивления. Этот метод подробно описан в лабораторной работе № 9.
Порядок проведения опыта и обработка результатов.
Производится обмер кривого бруса и расстояний между рабочими датчиками. Результаты заносятся в журнал наблюдений.
К брусу прикладывается начальная нагрузка, в журнал испытаний заносятся начальные показания в шести точках, где наклеены тензодатчики, и показания индикатора часового типа (рис. 20.1).
Нагрузка увеличивается, после чего снимаются и записываются в журнал наблюдений показания каждого рабочего датчика и индикатора.
Подсчитываются приращения (по отношению к начальной нагрузке F=10 кН) показаний приборов.
Определяются
опытные значения нормальных напряжений
в точках
опасного сечения кольца и вертикальное
перемещение w концевых
сечений кольца.
Полученные экспериментальные результаты записываются в журнал наблюдений.
