Лабораторная работа № 14.
ОПРЕДЕЛЕНИЕ ПЕРЕМЕЩЕНИЙ В ПРОСТРАНСТВЕННОЙ СТАТИЧЕСКИ ОПРЕДЕЛИМОЙ РАМЕ
Цель работы: экспериментальное определение вертикального, горизонтального и углового перемещения заданного сечения в пространственной статически определимой раме.
Описание конструкции и приборов.
Пространственная рама состоит из трех стержней одинакового диаметра d, жестко соединенных между собой в узлах (рис.14.1). Левый конец конструкции жестко защемлен. Консольная часть в сечении А, нагружается силой F.
|
Рис. 14.1 Рис. 14.2 |
Углы поворота с
достаточной точностью могут быть найдены
с помощью рычага (рис.14.2) и двух индикаторов
или прогибомеров. Такой угломер предложил
Аистов. В работе использован рычаг
длиной
.
Деформации измеряются стрелочными
индикаторами часового типа с ценой
деления 0,01 мм. Тогда точность измерения
угла поворота составит
рад, или семь секунд. Перемещение сечения
А измеряется прогибомером Максимова с
ценой деления 0,1 мм. Такие прогибомеры
могут закрепляться на конструкции или
неподвижном основании, в зависимости
от условий эксперимента.
Порядок проведения эксперимента
С помощью линейки студенты уточняют длину каждого участка (расстояние между серединами угловых точек) и наносят их на расчетную схему (рис. 14.1). Длины всех участков выражаются через пролет l .
В таблицу записываются показания всех приборов до и после приложения силы F.
Если снять нагрузку с конструкции и равноплечего рычага, то показания приборов возвращаются к первоначальным (исходным) отсчетам. Это подтверждает упругую работу конструкции.
Обработка результатов опыта
Разности
отсчетов, полученных при нулевой и
заданной нагрузке F
соответствуют перемещениям сечений
в статически определимой системе. Угол
поворота вычисляется по формуле
.
Теоретические расчеты

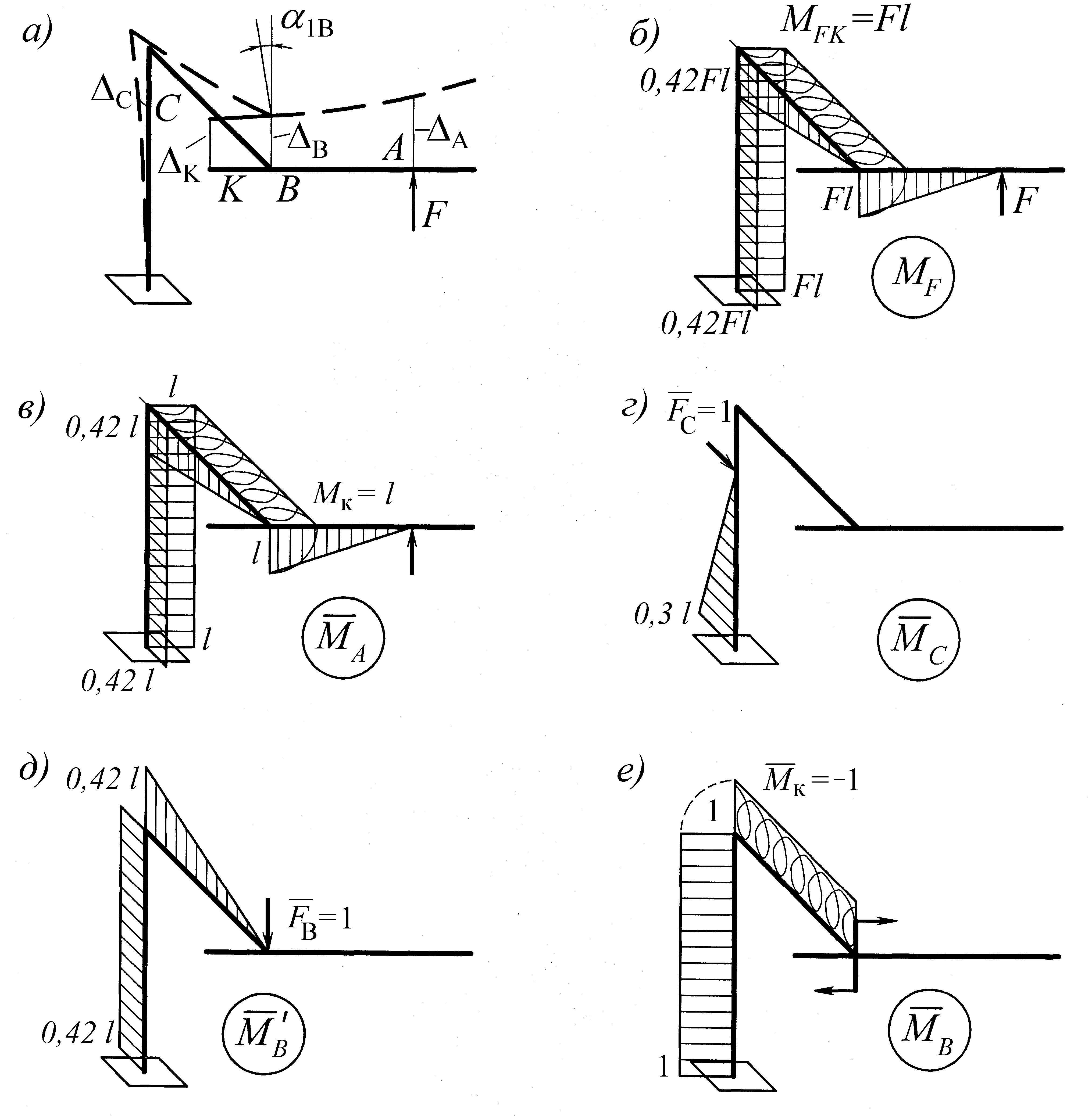

В заданной системе строятся эпюры изгибающих и крутящего моментов от внешней нагрузки (рис.14.3,б) и единичных воздействий, приложенных по направлению искомых перемещений (рис.14.3, в, г, д, е).
Эпюры
изгибающих моментов строят в плоскости
изгиба со стороны растянутого волокна.
Положительным принят крутящий момент,
вызывающий поворот стержня вокруг его
оси против часовой стрелки. Тогда,
перемещение в сечении А от
записывается:
.
Теоретические
значения
и
студентам предлагается найти
самостоятельно.
В качестве вывода теоретические значения перемещений сравниваются с экспериментальными и определяется величина погрешности, возникающей из – за того, что при вычислении перемещений не учитывается влияние продольной и поперечной сил на деформацию конструкции.
|
Рис. 14.3 |
Контрольные вопросы
Какие системы относятся к плоским и пространственным?
Для чего строят эпюры при вычислении перемещений в системе?
Какие эпюры необходимо «перемножить» , чтобы получить перемещение?
Какие можно использовать формулы для вычисления перемещения в балках и рамах?
Как выбирается направление единичной силы?
Сколько составляющих включает интеграл Мора для плоской системы?
Чем отличается запись интеграла Мора для пространственной системы?
