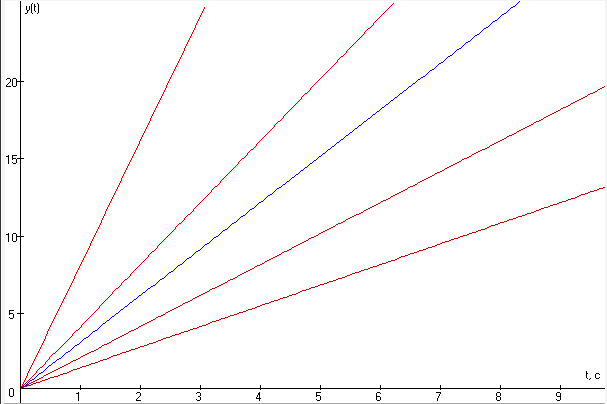

Переходные характеристики

Для каждого графика определите время, за которое выходной сигнал звена достигает уровня, равного коэффициенту усиления звена. Как это время связано с постоянной времени интегрирующего звена.

  • Вариант

    1

    2

    3

    4

    5

    k

    10

    10

    10

    10

    15

    Т

    0.5

    1

    2

    3

    2

    t

    1.21

    2.47

    4.97

    7.43

    4.98

По результатам исследований ответьте на следующие вопросы:

  • почему интегрирующее звено называют астатическим звеном;

  • чем больше величина постоянной времени Т, тем меньше угол наклона кривой к оси времени

  • как влияют параметры интегрирующего звена на переходный процесс в звене.

  • чем больше коэффициент k, тем больше угол наклона кривой к оси времени

  1. Задание 4. Рассмотрим дифференцирующее звено.

  1. Переходные характеристики дифференцирующего звена

Исследование проводится для реального дифференцирующего звена. Реализацией такого звена может служить RC - цепочка, состоящая из емкости и сопротивления.

Исследуйте переходные процессы в реальном дифференцирующем звене при следующих значениях постоянной времени звена.

Вариант

1

2

3

4

Т1

0.1

0.5

1

2

Переходные характеристики

Для каждого графика определите уровень выходного сигнала через время t=T от начала процесса.

  • Y(t)

    9.42

    1.62

    0.66

    0.22

    Т1

    0.1

    0.5

    1

    2

  • Чем сигнал на выходе реального дифференцирующего звена отличается от графика производной единичной ступенчатой функции, поступающей на вход звена.

  • чем больше постоянная времени Т, тем меньше начальное значение выходного сигнала.

  1. Заключение:

В данной лабораторной работе были изучены частотные характеристики типовых структурных звеньев и взаимосвязи между видом частотных характеристик и переходными процессами в звеньях. В ходе выполнения лабораторных работ исследовались амплитудно-фазовые частотные характеристики (АФЧХ), логарифмические частотные характеристики (ЛХ) и переходные процессы типовых структурных звеньев. Определялся вид этих характеристик и их взаимная связь.
