4.1.5. Сетевой график

На сетевом графике задачи изображаются блоками, соединенными стрелками в соответствии с взаимосвязями работ. Это представление не имеет таблицы. Пример сетевого графика изображен на рис. 4.20.

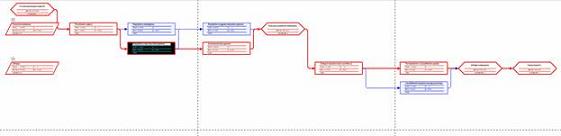

Рис. 4.20.  Пример сетевого графика

На сетевом графике задачи обозначаются прямоугольниками, вехи – шестиугольниками, а фазы (суммарные задачи) – параллелограммами. Внутри фигур размещаются параметры задачи. Блок задачи, выполнение которой начато, зачеркнут одной линией. Блок завершенной задачи зачеркнут двумя линиями.

В системе имеется два представления для сетевого графика: сетевой график и сетевой график с описанием. Отличаются они тем, что второй имеет внутри блоков информацию о ходе фактического выполнения задач.

Сетевой график позволяет создавать, редактировать и удалять задачи и связи между ними. Приемы редактирования описаны в табл.4.5.

Таблица 4.5.
Прием	Последовательность действий
Создание задачи	Обвести мышью прямоугольник справа от фазы, к которой принадлежит задача
Удаление задачи	Выбрать блок задачи и нажать Delete
Изменение свойств задачи	Двойным щелчком мыши открывается окно свойств задачи, в котором выполняются требуемые изменения
Создание связи между задачами	Схватить мышью середину блока первой задачи и перетащить указатель в середину блока второй задачи
Создание задачи со связью	Схватить мышью середину блока задачи и перетащить указатель в любое свободное место. Будет создана новая задача и связь к ней
Удаление связи	Двойной щелчок мыши по стрелке связи, нажать кнопку Удалить в открывшемся окне
Изменение свойств связи	Двойной щелчок мыши по стрелке связи для открытия окна ее свойств, в котором и реализуются изменения

Макет графика позволяет настроить следующие его параметры:

1. режим расположения рамок задач (автоматический или ручной);

2. порядок и способ изображения рамок;

3. стили и цвет линий связи;

4. другие параметры изображения сетевого графика.

Окно макета открывается пунктом меню Формат/Макет (Макет из контекстного меню области графика) приведено на рис. 4.21.

Пункт меню Формат/Стили рамок (Стили рамок из контекстного меню области графика) открывает окно настройки изображений рамок для различных видов задач, изображенное на рис. 4.22. В этом окне для задач различных видов, перечисленных в поле Параметры стиля для можно выбрать шаблон данных (перечень информации внути рамки) и способ изображения границы и фона самой рамки. Установки данного окна распространяются на все задачи заданного вида.

Если необходимо изменить формат только одной отдельной выделенной рамки, для этого используется пункт меню Формат/Рамка (Формат рамки из ее контекстного меню). Состав настраиваемых параметров в этом случае аналогичен параметрам окна рис. 4.21.

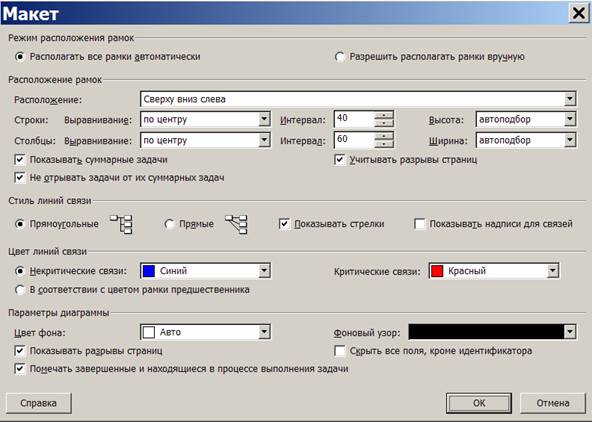

Рис. 4.21.  Макет сетевого графика

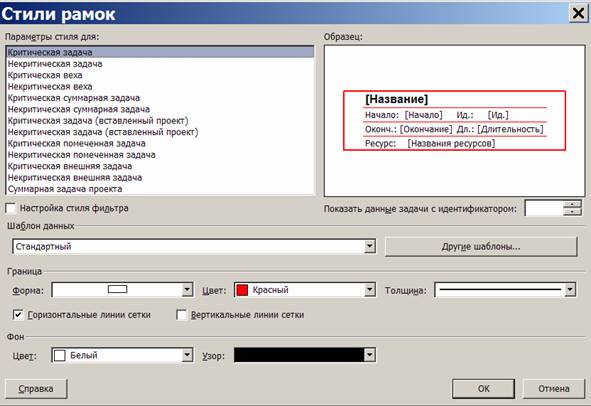

Рис. 4.22.  Окно определения стилей рамок
