50. Вариометр вр-10

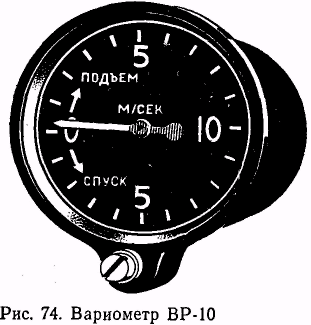

Назначение и принцип действия. Кабинный вариометр ВР-10 (рис. 74) предназначен для указания «вертикальной скорости» в герметической кабине, т. е. скорости изменения давления в кабине самолета (мм рт. ст./с), и используется как вспомогательный прибор. Принцип действия вариометра основан на измерении разности давления воздуха в корпусе прибора, соединенного с герметической кабиной капиллярной трубкой, и давлением внутри манометрической коробки, соединенной с кабиной через трубопровод большого сечения.
У
становлен
вариометр на средней панели приборной
доски.

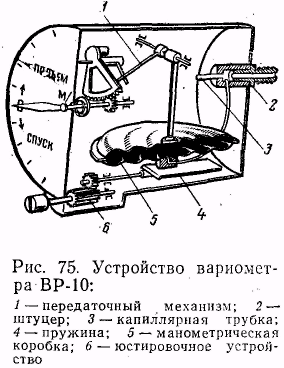

Устройство и работа. Вариометр ВР-10 состоит из герметичного корпуса (рис. 75), где установлена манометрическая коробка 5, которая является чувствительным элементом прибора. Манометрическая коробка через передающий механизм воздействует на стрелку. Внешняя поверхность коробки через капиллярную трубку воспринимает кабинное давление воздуха, а внутренняя полость находится под действием кабинного давления воздуха, поступаемого внутрь коробки через трубопровод большого сечения.
Н
а
лицевой части прибора имеется шкала
от 0 до 10 м/с на подъем и спуск, а также
кремальера, служащая для установки
стрелки на нуль.
Вариометр работает следующим образом. При постоянном давлении воздуха в герметической кабине (неизменный режим работы авиадвигателей при включенной системе наддува и постоянной высоте полета) разность давлений воздуха внутри и вне коробки равна нулю и стрелка прибора стоит на нуле. С поднятием на высоту или уменьшении подачи воздуха авиадвигателями давление внутри корпуса прибора будет уменьшаться медленнее, чем внутри кабины самолета. Под действием разности давлений манометрическая коробка сжимается и перемещает стрелку по шкале вверх от нулевой отметки шкалы. После набора высоты (изменения давления) давление воздуха в кабине корпуса прибора и внутри манометрической коробки уравнивается, и стрелка прибора возвращается на нулевую отметку шкалы.
При снижении самолета давление внутри манометрической коробки увеличивается, а внутри корпуса прибора образуется разрежение воздуха. При этом манометрическая коробка расширяется, и стрелка прибора перемещается вниз от нулевой отметки шкалы. По кабинному вариометру скорость изменения давления в герметической кабине при наборе высоты или снижении самолета не должна превышать 2—3 м/с. При проверке вариометра перед полетом стрелка должна находиться на нуле. Допуск ±0,3 м/с.
51. Система питания анероидно-мембранных приборов
К группе анероидно-мембранных приборов относятся приборы, имеющие в качестве чувствительных элементов анероидные или манометрические коробки.
Система анероидно-мембранных приборов является объектом особого контроля. От исправности и грамотной эксплуатации этой системы в значительной степени зависит безопасность полета.
Система питания (рис. 76) обеспечивает подачу статического и полного давлений воздуха к анероидно-мембранным приборам. Она состоит из восьми отдельных магистралей: трех магистралей динамического давления трех магистралей статического давления; двух резервных магистралей статического давления.

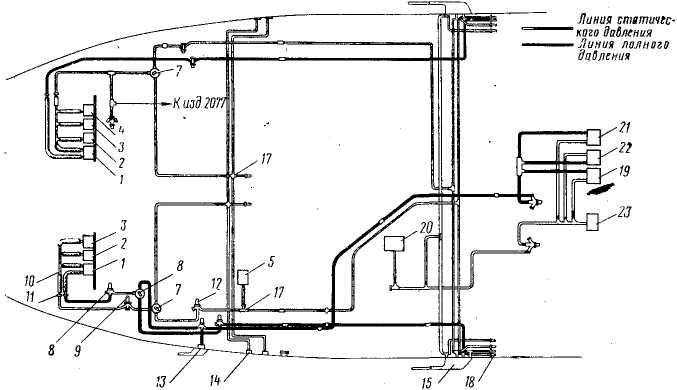

Рис. 76. Система питания анероидно-мембранных приборов:
1 — указатель скорости; 2 — высотомер ВД-10; 3 — вариометр ВАР-30МК; 4 — указатель высоты и перепада давления УВПД-15; 5 — корректор высоты КВ-11; 6 — кран 623700М переключения питания (с основного на резервное) приборов динамической системы; 7 —кран 623700М переключения питания (с основного на резервное) приборов статической системы; 8, 9 — отстойник; 10— коллектор; 11 — переходник; 12— заглушка; 13 — приемник полного давления ППД-1; 14 — приемник статического давления; 15 — приемник воздушного давления ПВД-7; 16 — тройник; 17 — крестовина; 18 — отстойник; 19 — самописец К3-63; 20 — датчик ДДиП перепада давления между кабиной и атмосферой; 21 — сигнализатор скорости ССА-0,7-2,2; 22 — датчик приборной скорости ДАС; 23 — датчик барометрической высоты ДВбП-13
Левый указатель скорости КУС-730/1100 питается полным давлением от левого приемника ПВД-7, который установлен в верхней части фюзеляжа на левом борту между шпангоутами № 9 и 10.
Правый указатель скорости КУС-730/1100 питается полным давлением от правого приемника ПВД-7, который установлен в верхней части фюзеляжа на правом борту между шпангоутами № 9 и 10.
Приемник полного давления ППД-1, установленный на левом борту фюзеляжа между шпангоутами № 5 и 6, питает полным давлением самописец К3-63, датчики системы МСРП-12 и является резервным приемником для КУС-730/1100 левого пилота.
При отказе приемника ПВД-7 левого КУС-730/1100 необходимо кран «Динамики», установленный на горизонтальной панели пульта левого пилота установить в положение «Резервное».
При отказе приемника ПВД-7 правого пилота его КУС-730/1100 работать не будет, так как правый указатель скорости резервной динамики не имеет.
Основная статика поступает на приборы левого и правого пилотов от объединенных линий С1, С2 и С3 приемников ПВД-7, К приборам командира корабля подводится статическое давление от линии С1 к которой подключены: высотомер ВД-10, указатель скорости КУС-730/1100 и вариометр ВАР-30-3. К приборам второго пилота подводится статическое давление от линии С2, к которой подключены: высотометр ВД-10, указатель скорости КУС-730/1100, вариометр ВАР-30-3, указатель высоты и перепада давлений УВПД-15. От объединенной линии С3 питаются самописец К3-63 и некоторые датчики системы МСРП-12.
При отказе основной статики необходимо краны статики, расположенные на левой горизонтальной панели и правой вертикальной панели пультов пилотов, установить в положение «Резервное». При этом резервная статика будет поступать от негерметичной носовой части фюзеляжа, а также от левого и правого борта фюзеляжа (шпангоуты № 5 и 6).
Для устранения скопления влаги в магистралях трубопроводов статической и динамической систем установлены влагоотстойники: по левому и правому бортам в районе установки приемников ПВД-7; по левому борту в районе установки приемника ППД-1; под левым пультом; под полом пассажирской кабины в месте установки самописца К3-63 и датчиков системы МСРП-12; по левому борту на стенке шпангоута № 7.
Включение и. контроль исправности системы обогрева приемников ПВД-7, ППД-1 и статических приемников производится на горизонтальном пульте правого пилота. При проверке исправности элементов обогрева приемников заглушки и флажки должны быть сняты.
Отказ системы в полете. При выполнении полетов, особенно в сложных метеорологических условиях, возможен отказ системы питания анероидно-мембранных приборов, тогда экипаж самолета должен пилотировать самолет по дублирующим приборам.
При отказе системы статического давления из-за закупорки трубопроводов в наборе высот вариометры ВАР-30-3 не изменяют своих показаний. Высотомеры ВД будут продолжать показывать высоту, которую самолет занимал к моменту закупорки трубопроводов. Указатели скорости КУС-730/1100 постепенно уменьшают показания скорости движения самолета относительно воздуха.
В горизонтальном полете, если режим полета не изменяется, то закупорка статической проводки не влияет на показания приборов и они будут продолжать показывать те значения, которые были в момент закупорки трубопроводов.
При снижении самолета вариометры ВАР-30-3 и высотомеры ВД-10 не изменяют своих показаний. Указатели скорости КУС-730/1100 постепенно увеличивают показания скорости движения самолета относительно воздуха. Чтобы восстановить нормальную работу приборов необходимо краны статики переключить на резервную систему.
При отказе системы полного давления из-за закупорки трубопроводов в наборе высоты изменение скоростного напора не передается в манометрическую коробку указателя скорости. Манометрическая коробка расширяется за счет уменьшения статического давления в корпусе прибора. Происходит резкое увеличение скорости и обе стрелки все время перемещаются в сторону увеличения показаний.
Ч
тобы
держать скорость постоянной, приходиться
брать штурвал на себя. При этом фактическая
скорость самолета уменьшается. Чтобы
не довести самолет до срыва, не нужно
брать штурвал на себя, а необходимо
следить за режимом двигателей, за
работой вариометров, высотомеров,
авиагоризонтов, а также работой
указателя угла тангажа УУТ-1060.
При снижении самолета происходит уменьшение скорости по прибору. Чтобы сохранить скорость постоянной, обычно штурвал дают от себя. При этом фактическая скорость резко увеличивается, что может привести к выходу самолета на недопустимо большие вертикальные скорости. Рекомендуется производить снижение по авиагоризонту, вариометру, высотомеру и указателю угла тангажа УУТ-1060 и другим приборам.
