Параметр Material 2 (Материал 2) – средняя часть лобового стекла (его заполнение). Материал сделан по тому же принципу, что и окантовка, с той разницей, что я использовал немного другой цвет и величина прозрачности здесь составляет уже 35, а отражений – 80. Для Diffuse (Цвет рассеивания) и Ambient (Цвет подсветки) заданы следующие значения: Red (Красный) – 83, Green (Зеленый) – 72, Blue (Синий) – 49. Кроме того, я применяю двусторонний материал, а в качестве тонированной раскраски стандартного материала – Phong (По Фонгу), и хотя большой разницы нет, раскраска по Фонгу позволяет получить более мягкое сглаживание.

Если вы внимательно посмотрите на свиток Maps (Карты текстур), то заметите, что отсутствует карта преломления в строке Refraction (Преломления). Хотя стекло и является материалом, преломляющим свет, проходящий через него, но из-за его незначительной толщины и с учетом расстояния, с которого автомобиль будет визуализироваться, я не считаю нужным использовать в данном случае преломления. Эффект от их применения почти незаметен, а процессор получает ощутимую дополнительную нагрузку. При желании вы можете поэкспериментировать, используя карту Raytrace (Трассировка) или Reflect/Refract (Отражение/ преломление). На рис. 13.17 показаны использованные мною настройки второго материала для лобового стекла автомобиля.

Продолжим разговор об организации сцены и вернемся к отражениям. Дальнейшую работу продолжите, используя четвертый способ получения отражений при помощи дополнительных плоскостей. Для этого поместите в сцену несколько примитивов Plane (Плоскость): один должен быть расположен сверху (имитировать небо), оставшиеся (от четырех до восьми) располагаются по сторонам автомобиля. Все плоскости должны находиться на небольшом расстоянии от автомобиля (рис. 13.18).

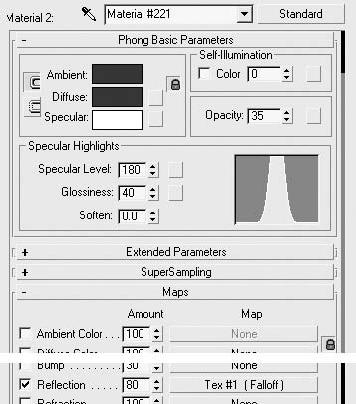

Рис. 13.17. Настройки второго материала стекла

При создании плоскостей не забудьте проследить, чтобы их нормали были обращены к автомобилю. После этого присвойте плоскостям текстуры с изображениями, которые будут отражаться в автомобиле. Для всех плоскостей, кроме плоскости неба, я использовал одну фотографию, хотя можно и разные – дело вкуса.

Перед выполнением визуализации необходимо изменить параметры всех плоскостей. Для этого выполните следующие действия.

1.В любом окне проекции выделите все плоскости, построенные для генерации отражений.

2.Щелкните правой кнопкой мыши на выделении, в результате чего откроется контекстное

меню.

Рис. 13.18. Расположение плоскостей с текстурами отражения в окнах проекций программы

3ds Max

3.Выберите пункт Object Properties (Свойства объекта).

4.В области Rendering Control (Управление визуализацией) появившегося окна Object Properties (Свойства объекта) задайте параметрам объекта значения, показанные на рис. 13.19.

Теперь можно провести тестовую визуализацию. Если использовались темные фотографии, то вам, возможно, понадобится скорректировать положение текстур и изменить значение параметра Self-Illumination (Собственное свечение). Иногда приходится менять положение плоскости, имитирующей небо, чтобы найти оптимальные отражения.

После добавления плоскостей я поместил в сцену один источник света, который создает блики на бампере и передней части капота, а также дополнил автомобиль некоторыми деталями и провел тестовую визуализацию. На рис. 13.20 показано получившееся у меня изображение.

На данном рисунке изображена только первая тестовая визуализация. Чтобы получить хорошие реалистичные отражения, нужно не только подобрать соответствующие текстуры, но и правильно их разместить относительно поверхности автомобиля. Желательно, чтобы текстуры и их отражения соответствовали окружающей среде вашей сцены.

Рис. 13.19. Настройка плоскостей отражения в области Rendering Control (Управление визуализацией)

Рис. 13.20. Визуализация кузова и стекол автомобиля с отражениями

ПРИМЕЧАНИЕ

На прилагаемом DVD в папке Examples\Глава 13 находится файл Car_materials.mat, содержащий материалы кузова и стекла.

Текстурирование деталей автомобиля

В предыдущем разделе мы рассмотрели создание основных материалов для текстурирования модели автомобиля. Сейчас займемся созданием материалов для более мелких, но не менее важных деталей. Начнем с хромированных деталей кузова.

Материал хрома хорошо получается тогда, когда он не просто имеет карту текстуры в качестве отражений, а действительно отражает окружающие предметы. Как вариант можно использовать плоскости с текстурами для создания отражений, о чем говорилось в предыдущем разделе.

Для создания хрома откройте окно Material Editor (Редактор материалов) и щелкните на любой незадействованной ячейке с образцом материала. В качестве тонированной раскраски стандартного материала выберите в раскрывающемся списке свитка Shader Basic Parameters (Основные параметры затенения) строку Strauss (По Штраусу) и задайте значения, показанные на рис. 13.21.

Выбранный метод раскраски по Штраусу предназначен для имитации полированных металлических поверхностей с блеском. Особенность данного метода заключается в том, что в местах, где нет отражений, поверхность выглядит черной (это необходимо для передачи материала хрома).

Для параметра Color (Цвет) этого материала я использовал светло-серый цвет, который, на мой взгляд, лучше всего подходит для правильной передачи хромированных деталей автомобиля.

Отражения генерируются картой Raytrace (Трассировка) с настройками по умолчанию. Имеет значение только величина параметра Reflection (Отражение). У меня это значение равно 60, у вас оно может быть другим (зависит от источников света и текстур, использованных для генерации отражений).

После применения материала к хромированным объектам автомобиля можно сделать тестовую визуализацию фрагмента кузова с решеткой радиатора (рис. 13.22).

Рис. 13.21. Настройки материала хрома

Рис. 13.22. Визуализация хромированной решетки радиатора

Теперь поговорим о картах выдавливания. На капоте и багажнике автомобиля находятся две эмблемы BMW, которые расположены в небольших углублениях кузова. Моделировать такие углубления при помощи геометрии нецелесообразно, а при помощи карты Bump (Рельефность) это можно сделать просто и быстро.

Чтобы создать текстуру с картой выдавливания, выполните следующие действия.

1.Щелкните в окне Material Editor (Редактор материалов) на образце материала кузова и, удерживая нажатой кнопку мыши, перетащите его в свободную ячейку.

2.Присвойте этот материал капоту, перетащив его из Material Editor (Редактор материалов) на капот автомобиля в любом из окон проекций. Если сейчас выполнить визуализацию, ничего не изменится, так как на капоте будет тот же материал, что и раньше.

3.В строке Bump (Рельефность) свитка Maps (Карты текстур) настроек материала капота щелкните на кнопке None (Отсутствует).

4.В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Gradient Ramp (Усовершенствованный градиент).

5.Настройте параметры карты, как показано на рис. 13.23.

6.Установите значение величины выдавливания, равное 6.

Разберемся с настройками этой карты. Значение Radial (Радиальный) в списке Gradient Type (Тип градиента) необходимо, чтобы градиентная карта получилась в виде круга.

Это карта выдавливания, поэтому используются градации серого цвета. Положение ползунков зависит от размера круга и текстурных координат, присвоенных капоту.

Для сглаживания краев применяется размытие. Отключите повторение текстуры, так как у вас только один круг с выдавливанием (снимите флажки Tile (Повторить) в свитке Coordinates (Координаты)).

Что касается текстурных координат, то нужно применить к капоту модификатор UVW Mapping (UVW-проекция), после чего сдвинуть и масштабировать Gizmo (Габаритный контейнер Гизмо) (на уровне подобъектов модификатора) так, чтобы текстура легла на капоте под значком логотипа

(рис. 13.24).

Рис. 13.23. Настройки карты Gradient Ramp (Усовершенствованный градиент) для получения круглого выдавливания на капоте автомобиля

Рис. 13.24. Положение текстуры на капоте автомобиля (слева) и его визуализация (справа)

Этот способ можно использовать и для других целей, например обозначить крышку бака или сделать на бампере элементы крепления. Таким образом вы сможете улучшить внешний вид модели, не прибегая к дополнительной геометрии.

Рассмотрим вариант изготовления материала для фар и задних фар.

СОВЕТ

Если в сцене фары не будут видны слишком близко, то вполне достаточно будет просто наложить текстуру. Однако если вы хотите иметь по-настоящему хорошее изображение, то

придется моделировать почти все элементы реальной фары.

Начнем со стекла, закрывающего блок-фару (у вас может быть другая модель автомобиля, без такого стекла) – прозрачного и гладкого по всей поверхности. Исходя из этого создадим простой прозрачный материал с высокой отражающей способностью для получения на поверхности бликов. В качестве тонированной раскраски стандартного материала из раскрывающегося списка свитка Shader Basic Parameters (Основные параметры затенения) выберите строку Anisotropic (Анизотропный). Я использовал анизотропную раскраску благодаря ее возможности управлять положением и формой блика. Настройки материала стекла представлены на рис. 13.25.

В качестве Diffuse (Цвет рассеивания) и окружающей среды Ambient (Цвет подсветки) использован светло-коричневый цвет с настройками Red (Красный) – 101, Green (Зеленый) – 92, Blue (Синий) – 77. На этом можно было закончить настройку материала, но я решил немного улучшить его, добавив в качестве цветового фильтра карту Falloff (Спад). Даже со стандартными настройками эта карта позволяет получить затемнения на краях, что придает стеклу более естественный вид. При помощи карты Raytrace (Трассировка) можно создать на поверхности отражения окружающих предметов. В этой карте настройки также не менялись. На рис. 13.26 показана визуализация фрагмента автомобиля со стеклом фар.

Рис. 13.25. Настройки материала наружного стекла блок-фары

Рис. 13.26. Визуализация стекла фар

Займемся внутренним пространством фары. Начните с указателей поворота. Воспользуйтесь стандартным материалом, для чего щелкните в окне Material Editor (Редактор материалов) на ячейке со свободным образцом. В свитке Maps (Карты текстур) выбранного материала примените две одинаковые карты Gradient Ramp (Усовершенствованный градиент) в качестве карты Diffuse Color (Цвет рассеивания) и в качестве карты Bump (Рельефность). Параметры карты, которую я использовал для этих целей, показаны на рис. 13.27.

Величина выдавливания этой карты в свитке Maps (Карты текстур) в моем случае получилась 190. Параметры для использованных в градиенте цветов: светло-коричневый: R – 220, G – 124, B

– 0; темно-коричневый: R – 126, G – 59, B – 0.

Обычно этих настроек более чем достаточно (рис. 13.28), но, если вы хотите визуализировать отдельные элементы автомобиля, вам, возможно, придется улучшить карту выдавливания, сделав более сложный градиент.

Рис. 13.27. Параметры настройки улучшенного градиента для карт Diffuse Color (Цвет рассеивания) и Bump (Рельефность)

Рис. 13.28. Фрагмент фары с указателем поворота

Чтобы получить реалистичное изображение фары, нужно иметь рифленое стекло, хромированный корпус и нечто вроде лампочки (вместо нее может быть использован хромированный шар). Материал хрома у вас уже есть, поэтому повторяться не буду. Если вы выполняли упражнение по моделированию автомобиля, то должны помнить, что модель фары состояла из корпуса, стекла и хромированной окантовки. Стекло – это полусфера, у которой в параметрах отключена возможность принимать и отбрасывать тени. Чтобы выставить данные настройки, щелкните правой кнопкой мыши на объекте стекла фары и в появившемся контекстном меню выберите пункт Object Properties (Свойства объекта). В области Rendering Control (Управление визуализацией) открывшегося окна снимите флажки Receive Shadows (Принимать тени) и Cast Shadows (Отбрасывать тени). На рис. 13.29 представлены настройки материала рифленого стекла для автомобильной фары.

Для Diffuse (Цвета рассеивания) и Ambient (Цвет подсветки) использован светлосерый цвет. Коэффициент преломления оставлен заданным по умолчанию, но при желании его можно увеличить до 2. Величина параметра Opacity (Непрозрачность) равна 50. Здесь тоже могут быть варианты, но разница значений должна быть небольшой. Чтобы получить на стекле рифленую поверхность, необходимо использовать в качестве карты Bump (Рельефность) карту Checker (Шахматная текстура). Параметры этой карты представлены на рис. 13.30.

Рис. 13.29. Настройки материала стекла автомобильной фары

Рис. 13.30. Параметры карты рельефности для стекла фары

В свитке Checker Parameters (Параметры шахматной текстуры) цвет Color #1 – черный, а

Color #2 – белый.

ПРИМЕЧАНИЕ

Для карты Bump (Рельефность) обычно используется монохромное изображение (хотя может быть применена цветная карта). При этом 100% черный цвет не влияет на величину

выдавливания, в то время как белый создает максимальный эффект. Градации серого находятся между максимальным и минимальным выдавливанием, в зависимости от интенсивности цвета. Величина эффекта рельефности при использовании карты Bump (Рельефность) ограничена, в связи с чем при необходимости большего выдавливания применяйте модификатор Displace (Смещение) или моделирование неровностей.

Количество повторений шахматного поля по вертикали и горизонтали (заданное, например, в полях Tiling (Повтор)) вы можете ставить свое, так же, как и любое графическое изображение рельефа в качестве текстуры.

Эта же карта (карта рельефности) должна быть использована как составляющая карты Raytrace (Трассировка) для преломлений (рис. 13.31).

При текстурировании фары я пытался приблизиться к внешнему виду фар автомобиля BMW. Вам, возможно, понадобится делать другие форму и текстуры, если вы работаете с другой моделью или автомобилем иной марки.

СОВЕТ

Более сложный рисунок неровностей можно получить, используя рисованные карты выдавливания.

На рис. 13.32 показана визуализация фар после применения к ним материала стекла и хрома.
