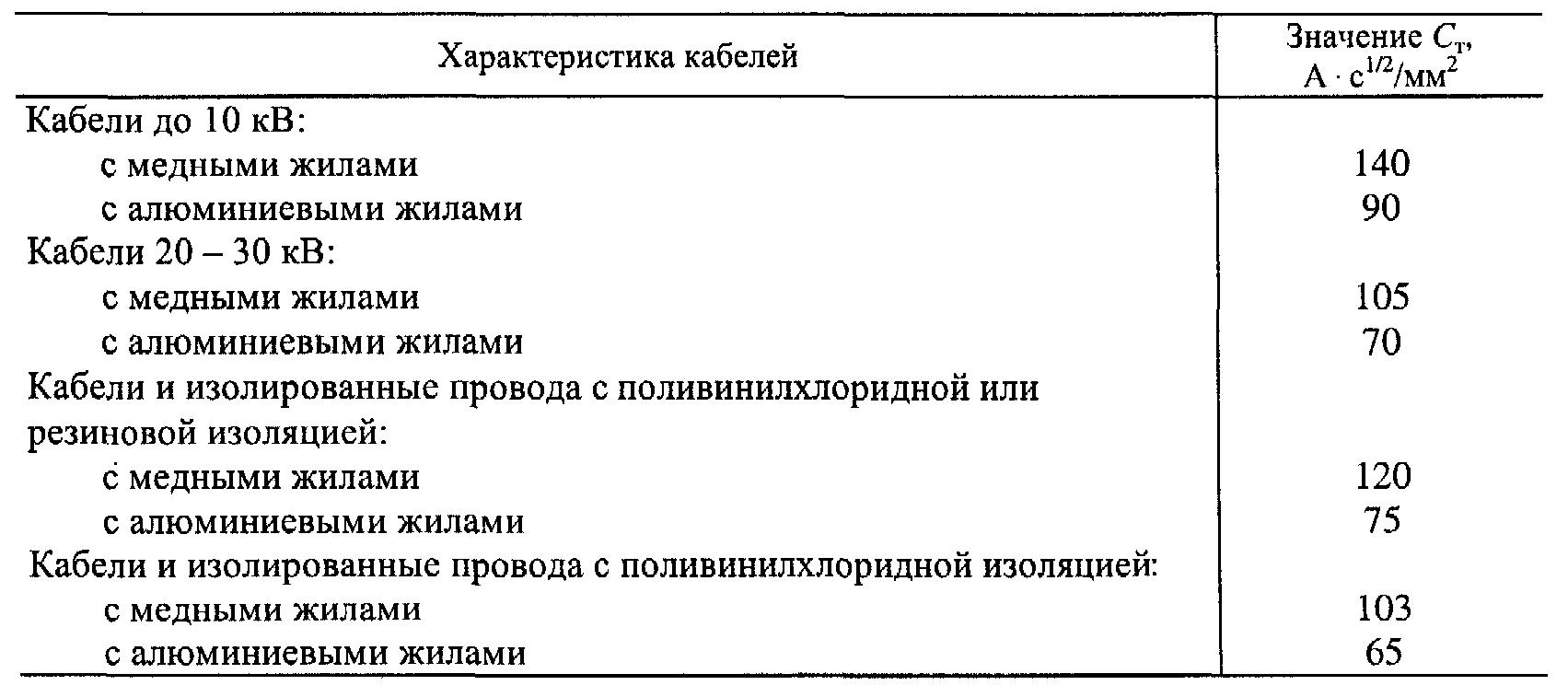

Значение параметра для кабелей

Значение параметра для проводов

[3] Проверка электрического аппарата на термическую стойкость при КЗ заключается в сравнении найденного при расчетных условиях значения интеграла Джоуля с его допустимым для проверяемого аппарата значением . Электрический аппарат удовлетворяет условию термической стойкости, если выполняется условие .

Для коммутационных аппаратов (выключателей, выключателей нагрузки, разъединителей и т.д.) допустимое значение интеграла Джоуля зависит не только от указываемого заводом-изготовителем нормированного тока термической стойкости проверяемого аппарата , но и от соотношения между расчетной продолжительностью КЗ и предельно допустимым временем воздействия нормированного тока термической стойкости (также указываемого заводом-изготовителем). Если ,то допустимое значение интеграла Джоуля равно поэтому условием термической стойкости коммутационного аппарата является выполнение соотношения Если же , то допустимое значение интеграла Джоуля равно и условием термической стойкости коммутационного аппарата является выполнение соотношения

Проверка электрооборудования на электродинамическую стойкость при коротких замыканиях

[3] Методику расчета электродинамической стойкости шинных конструкций и гибких токопроводов следует выбирать, исходя из расчетной механической схемы, учитывающей их особенности. При этом следует различать:

• статические системы, обладающие высокой жесткостью, у которых шины и изоляторы при КЗ остаются неподвижными;

• динамические системы с жесткими опорами, у которых при КЗ шины колеблются, а изоляторы можно считать неподвижными;

• динамические системы с упругоподатливыми опорами, у которых при КЗ колеблются и шины, и опоры;

• динамические системы с гибкими проводами.

Электродинамические силы взаимодействия двух параллельных проводников конечного сечения в ньютонах следует определять по формуле , где - постоянный параметр, Н/А²; - расстояние между осями проводников, м; - токи проводников, А; - длина проводников, м; - коэффициент формы.

Для проводников прямоугольного сечения коэффициент формы следует определять по кривым. Для круглых проводников сплошного сечения, проводников кольцевого сечения, а также для проводников (шин) корытного сечения с высотой сечения 0,1 м и более следует принимать =1,0.

Наибольшее значение электродинамической силы имеет место при ударном токе КЗ. Максимальную силу в ньютонах (эквивалентную равномерно распределенной по длине пролета нагрузки), действующую в трехфазной системе проводников на расчетную фазу при трехфазном КЗ, следует определять по формуле где - ударный ток трехфазного КЗ, А; - коэффициент, зависящий от взаимного расположения проводников; - расстояние между осями проводников, м; - длина пролета, м. При двухфазном КЗ где - ударный ток двухфазного КЗ, А.

Проверка шинных конструкций на электродинамическую стойкость при КЗ заключается в расчете максимального механического напряжения в материале (σ_max) и максимальной нагрузки на изоляторы (F_max) и в сравнении полученных значений указанных величин с допустимыми значениями. Шинная конструкция обладает электродинамической стойкостью, если выполняются условия: и , где - допустимое механическое напряжение в материале шин; -допустимая механическая нагрузка на изоляторы.

При проверке гибких проводников на электродинамическую стойкость расчетными величинами являются максимальное тяжение и максимальное сближение проводников при КЗ. Электродинамическая стойкость гибких проводников обеспечивается, если выполняются условия: и где - допустимое тяжение в проводах, Н; - расстояние между проводниками фаз, м; - расчетное смещение проводников, м; - наименьшее допустимое расстояние между проводниками фаз при наибольшем рабочем напряжении, м; - радиус расщепления фазы, м.

Электродинамическая стойкость электрических аппаратов в зависимости от типа и конструкции характеризуется их предельными сквозными токами и и номинальными токами электродинамической стойкости и или кратностью тока электродинамической стойкости . Электродинамическая стойкость электрического аппарата обеспечена, если выполняются условия: , , , , , где - начальное значение периодической составляющей расчетного тока КЗ; - ударный ток КЗ.
