Розробка принципової гідравлічної схеми
При проектуванні принципової гідравлічної схеми необхідно враховувати наступні основні вимоги:
- схема повинна включати мінімальну кількість пристроїв
- для захисту гідроприводу від перевантажень повинні бути передбачені запобіжні гідроапарати
- для підтримки стабільного температурного режиму робочої рідини необхідно правильно вибрати ємність гідробака і передбачити теплообмінники
- параметри гідроапаратів повинні відповідати номінальним параметрам ( тиску і витратам) у місцях їхнього підключення
Приклади деяких гідравлічних схем наведені нижче. Проаналізуйте кожну з них і виберіть найбільш придатну для вашого завдання.

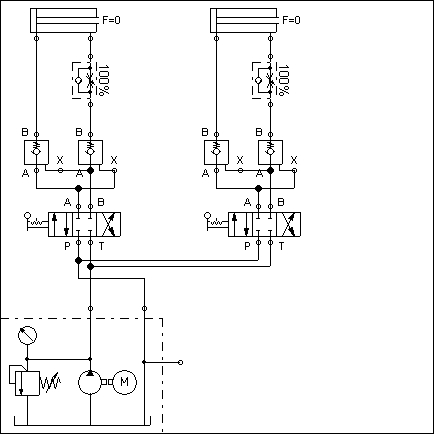

Схема № 1

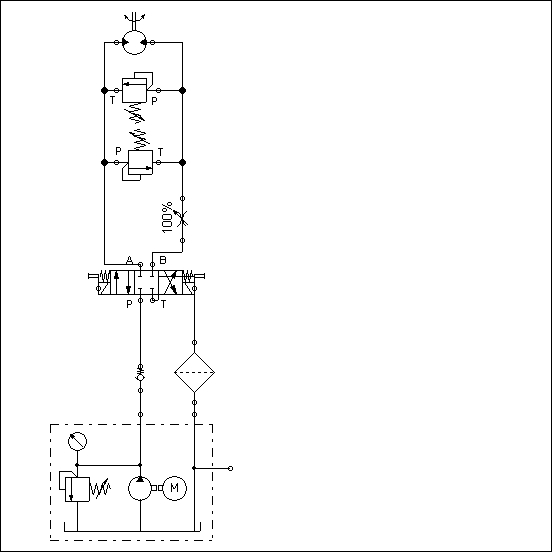

Схема №2

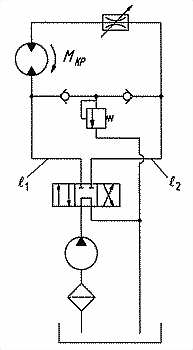

Схема №3

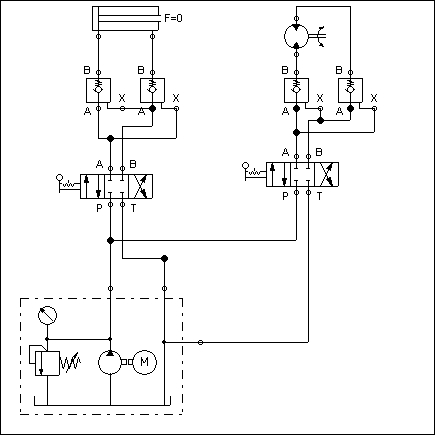

Схема №4

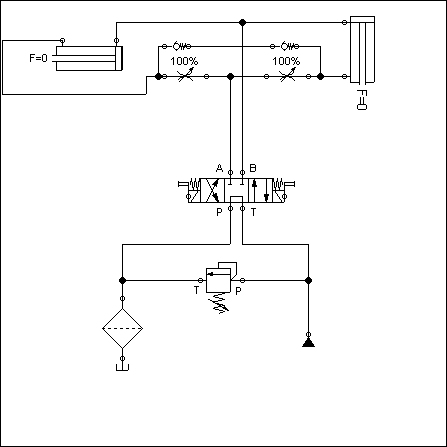

Схема №5

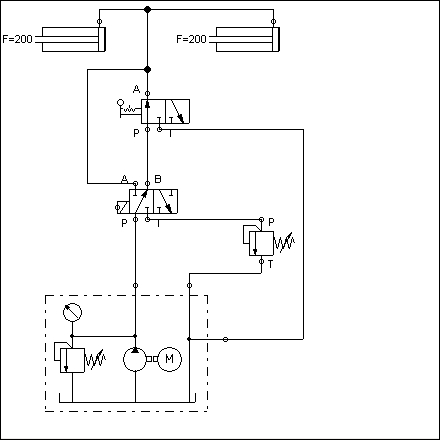

Схема №6
Схема №7
Схема №8
Додаток 2
Характеристики робочих рідин гідропередач
Робоча рідина |
Діапазон робочих температур, °С |
В'язкість кінематична при 50°С,мм2/с |
Густина, кг/м3 |
ВНИИНП-403 |
+10 ÷ +60 |
25÷35 |
850 |
ИГП-18 |
+10 ÷ +80 |
16,5÷20,5 |
880 |
ИГП-30 |
+10 ÷ +80 |
28÷31 |
885 |
МГ-20 |
-20 ÷ +80 |
17÷23 |
885 |
МГ-30 |
-20 ÷ +80 |
27÷33 |
885 |
Турбінне 22 |
-5 ÷ +60 |
20÷23 |
900 |
Турбінне 30 |
-5 ÷ +60 |
28÷32 |
900 |
Турбінне 46 |
-5 ÷ +60 |
44÷48 |
900 |
Індустріальне |
|
|
|
И-20А |
-10 ÷ +60 |
17÷23 |
881÷901 |
И-30А |
-5 ÷ +60 |
27÷33 |
886÷916 |
И-45А |
-5 ÷ +60 |
38÷52 |
886÷916 |
Додаток 3
Номінальні діаметри циліндрів, поршнів, штоків, плунжерів,мм (ДЕРЖСТАНДАРТ 12447-80)
Основний ряд:
10; 12; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 310.
Додатковий ряд:
14; 18; 22; 28; 36; 45; 56; 70; 90; 110; 140; 180; 220; 280; 360.
Додаток 4
Номінальні тиски об'ємних гідроприводів, МПа
(ДЕРЖСТАНДАРТ 12445*80)
1,25; 1,3; 2,5; 4,0; 6,3; 10,0; 12,5; 16,0; 20,0; 25,0; 32,0.
Додаток 5
Труби сталеві холоднодеформовані: зовнішній діаметр
dн, мм, товщина стінки δ, мм (будь-якому dн відповідає будь-яка δ ),
(ДЕРЖСТАНДАРТ 8734-78).
dн : 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 24; 36; 38; 40; 42; 45; 48; 50 …
δ : 2...0; 2.5; 3.0; 3.5; 4.0
