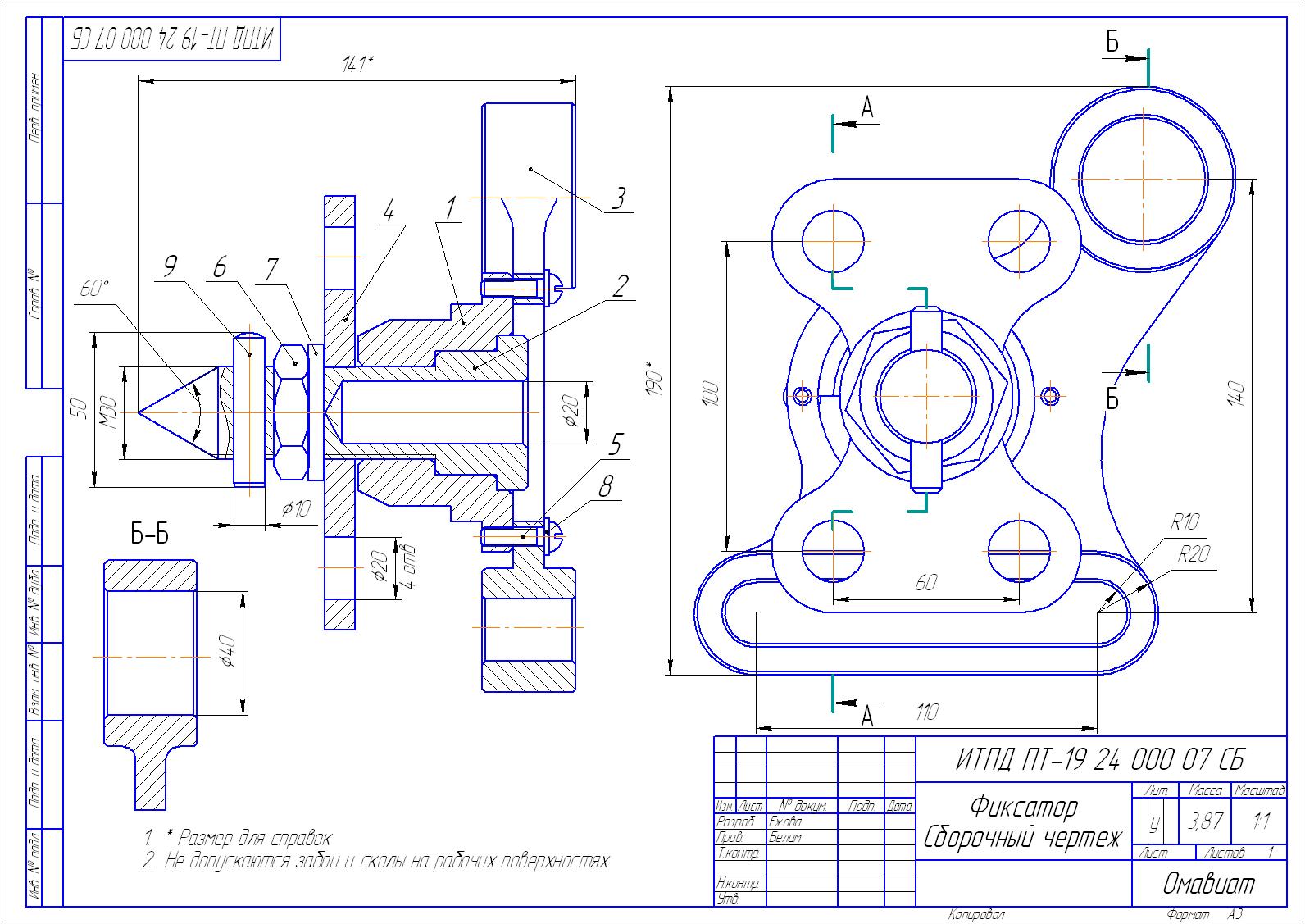

Пример выполненного задания
Практическая работа №7а
Тема: Спецификация изделия
Цель работы: Методика заполнения спецификации
Оборудование: Лаборатория САПР
Обеспечение: Пакет прикладных программ КОМПАС-ГРАФИК
Используемые команды:
Создания и редактирования бланков спецификации
Ввода графического текста
Компоновки листа спецификации
Задание
Создайте бланк спецификации
Заполните спецификацию изделия «Съемник»
(практическая работа №7)
3. Скомпонуйте необходимое количество листов спецификации
4. Сохраните файлы на жестком диске компьютера
5. Выведите готовый документ на печатающее устройство
Методические рекомендации
Одним из вариантов в системе автоматизированного проектирования КОМПАС создание шаблона листа спецификации возможно в меню «Настройка» по схеме: «Параметры текущего листа» – «Параметры листа» – «Оформление» – «Спецификация». После этого следует щелкнуть два раза на строке сформированного листа и начать ввод необходимого текста по строкам и графам. Заполнив строки, следует воспользоваться клавишей «Создать объект» на левой инструментальной панели. Заполнение основной надписи и вывод на печатающее устройство – по настройкам КОМПАС
Второй вариант - модуль проектирования спецификаций КОМПАС-ГРАФИК поддерживает заполнение разделов и стандартную сортировку строк внутри них. Особенностью спецификации является возможность создавать и заполнять разделы в произвольной последовательности. Пользователь может сначала ввести стандартные изделия, затем создать и заполнить раздел Документация, затем – Детали. Система автоматически расположит получившиеся разделы в стандартной последовательности; каждый новый раздел будет размещаться в строго определенном по отношению к существующим разделам месте, «раздвигая» уже заполненные строки. Здесь может быть рекомендован следующий порядок действий:
шаблон спецификаций активизируется к работе нажатием кнопки «Новая спецификация» на верхней инструментальной панели
Готовность к работе определяется командой «Включить работу со спецификацией» в меню «Сервис»
в меню «Редактор» подается команда «Добавить раздел» и выбирается нужный из каталога, прилагаемого системой в соответствии с ГОСТ
заполняются соответствующие графы и строки
нажатием левой клавиши «мыши» выделяется нижележащая строка и из меню «Редактор» выбирается командой «Добавить раздел» необходимое
при заполнении раздела «Детали» используется команда «Добавить дополнительные строки» для перечисления деталей, входящих в изделие. При этом можно воспользоваться «буфером» для запоминания повторяющихся обозначений
выделив необходимую строку (объект) ее можно отредактировать, скопировать, удалить и переместить соответствующей командой из меню «Редактор»
при заполнении раздела «Стандартные изделия» появляется возможность активизировать библиотеки системы, где можно посмотреть справочные данные
По завершению заполнения строк спецификации следует воспользоваться кнопкой «Разметка страниц» на верхней инструментальной панели с тем, чтобы сформировать страницы и заполнить штампы на каждой из страниц. Эти страница не подлежат редактированию и исправлениям. Изменения возможно только по возвращению к шаблону спецификации, что делается приведением в действие кнопки «Нормальный режим» на верхней инструментальной панели.
