Построение изометрии детали

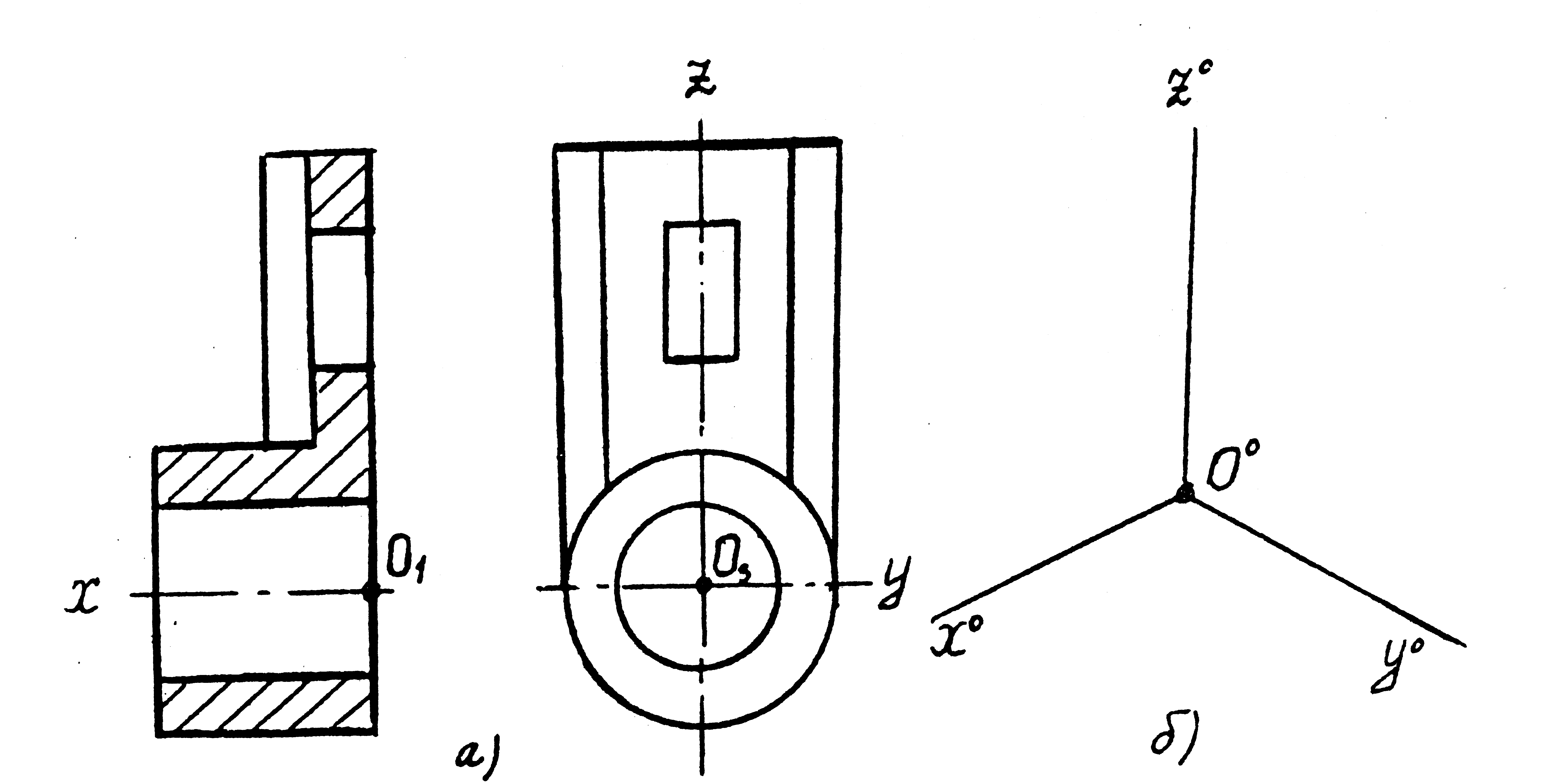

Изометрическое изображение детали выполняется с использованием имеющегося ее ортогонального (комплексного) чертежа. В первую очередь необходимо жестко связать ор­тогональную систему координат с изображаемой деталью. Эту систему следует нанести и обозначить на комплексном чертеже детали, а затем изобразить и обозначить изометриче­ские оси (Рис. 18).

Точки на изометрическом чертеже строятся по их координатам, взя­тым с комплексного чертежа. Сначала следует построить крупные обобщенные формы: призму, цилиндр и т.д., не принимая во внимание мелкие скругления, отверстия, пустоты, а затем перейти к более мелким формам.

Рис. 18

Рис. 19

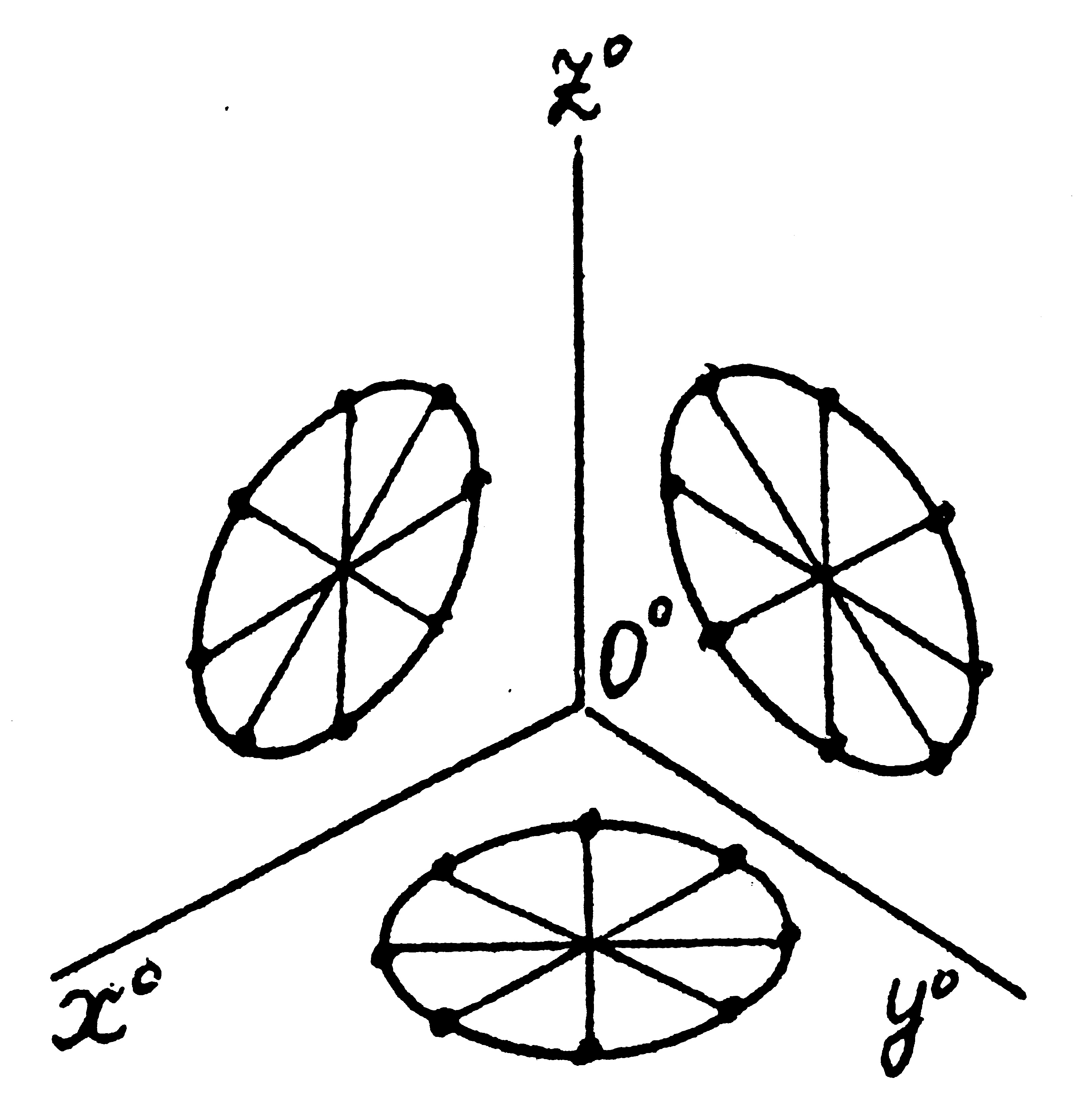

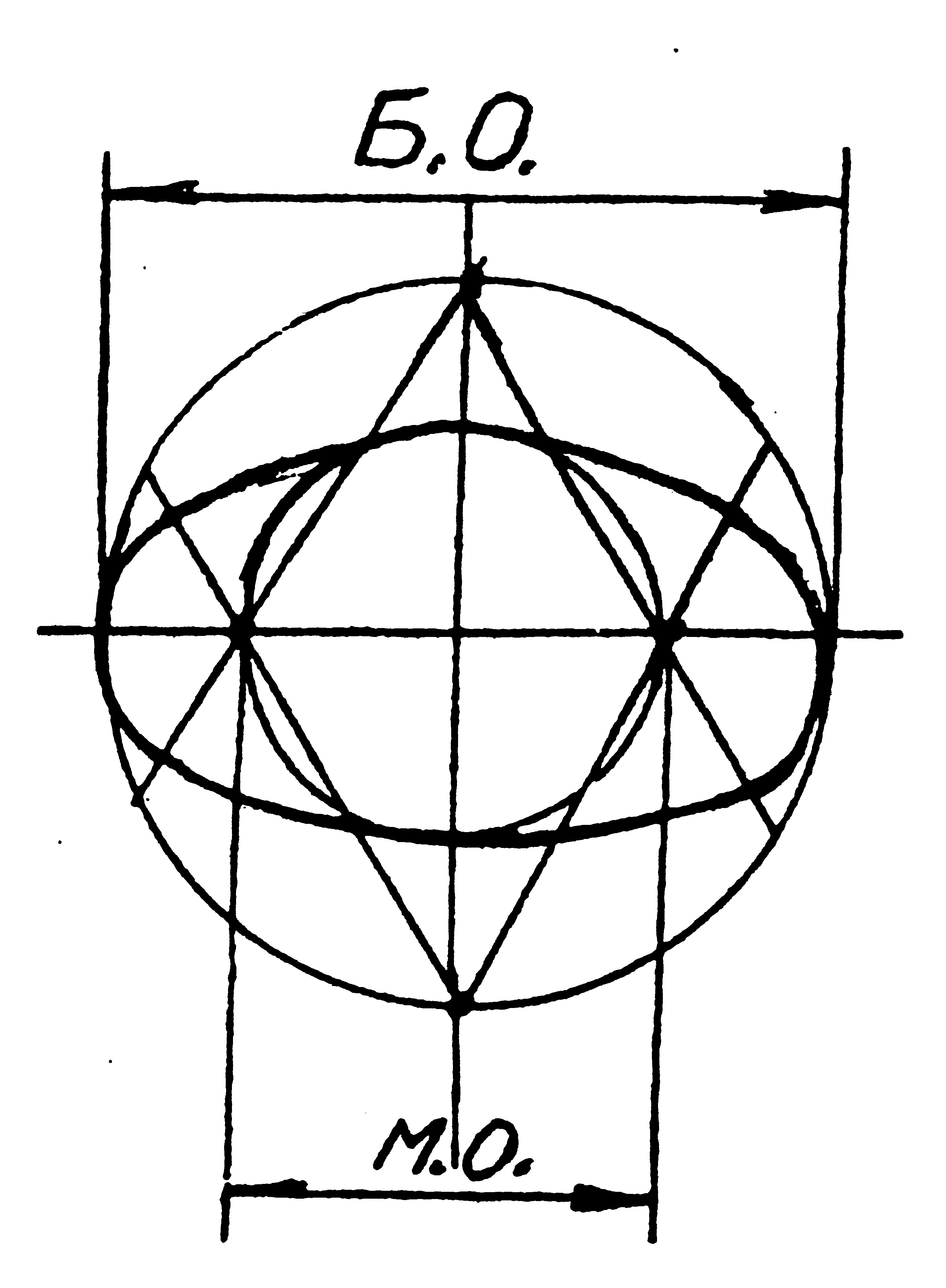

Окружности в изометрии изображаются в виде эллипсов. Правила выполнения эллипсов следующие. Координаты центра эллипса в изометрических осях равны координатам цен­тра окружности на комплексном чертеже. Из центра эллипса проводят прямые, параллель­ные изометрическим осям плоскости изображения эллипса, и откладывают на них отрезки, равные радиусу окружности. Малая ось эллипса расположена параллельно отсутствующей в плоскости эллипса оси и равна 0,71 d, где d - диаметр окружности. Большая ось эллипса проводится через его центр перпендикулярно отсутствующей в плоскости эллипса оси. Ее величина равна 1,22 d. Таким образом, по­лучено 8 опорных точек для построения кривой эллипса. На рис. 8 показано поло­жение эллипсов, являющихся изометриче­скими проекциями окружностей, располо­женных в трех координатных плоскостях. На рис.20, 21 показан графический метод определения величины большой и малой оси.

Рис. 20

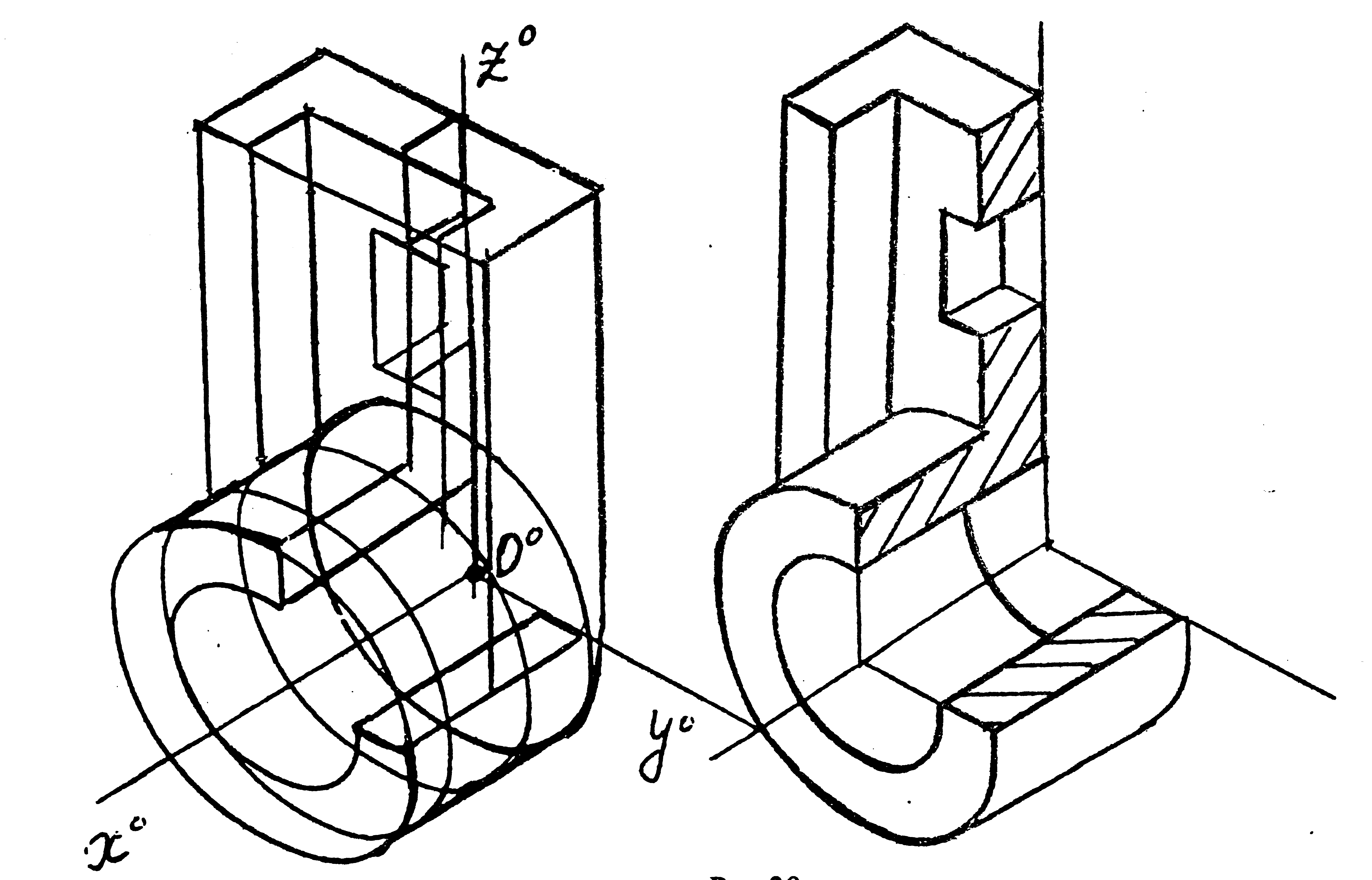

Выполняют полное изометрическое изображение внешних по­верхностей детали (Рис. 21). Построение удобнее начинать с верхней части детали, последовательно продвигаясь до нижнего основания. В этом случае придется стирать меньше линий. Затем при наличии внут­ренних полостей и отверстий выполняют необходимые разрезы. Чаще всего делают вырез 1/4 или 1/8 детали. Полученные сечения заштриховывают. Штриховые линии должны составлять равнобедренные треугольники с ося­ми сечения или быть параллельными отсутствующей в плоскости сечения оси (Рис. 21).

Рис.10

Тонкие стенки и ребра жесткости, попадающие в аксонометрии в продольное сечение, штрихуются вместе со всем сечением.

Список рекомендуемой литературы

1. Гордон В.О., Семенцов-Огиевский М.А. Курс начертательной геометрии. -М. Высшая школа 2000.

2. Лагерь А.И. Инженерная графика. – М. Высшая школа 2003.

3. Чекмарев А.А. Инженерная графика.-М. Высшая школа 1998..

4. Соломонов К.Н., Бусыгина Е.Б. О.Н. Чиченева Начертательная геометрия. – М. МИСИС 2003.
