3. Третье задание. Спроектировать привод ленточного конвейера.
Редуктор двухступенчатый цилиндрическо-червячный с верхним расположением червяка.
Вариант |
Тяговое усилие ленты, кН |
Скорость ленты, м/с |
Диаметр барабана, мм |
Коэффициент годового использования |
Коэффициент сменности |
1 |
5,5 |
1,0 |
445 |
0,72 |
0,6 |
2 |
8 |
0,9 |
415 |
0,74 |
0,58 |
3 |
10,5 |
0,8 |
390 |
0,76 |
0,56 |
4 |
13 |
0,7 |
365 |
0,78 |
0,54 |
5 |
15,5 |
0,6 |
340 |
0,8 |
0,52 |
6 |
18 |
0,5 |
315 |
0,62 |
0,5 |
7 |
20,5 |
0,4 |
290 |
0,64 |
0,48 |
8 |
23 |
0,3 |
265 |
0,66 |
0,46 |
9 |
25,5 |
0,2 |
240 |
0,68 |
0,44 |
0 |
28 |
0,1 |
215 |
0,7 |
0,42 |

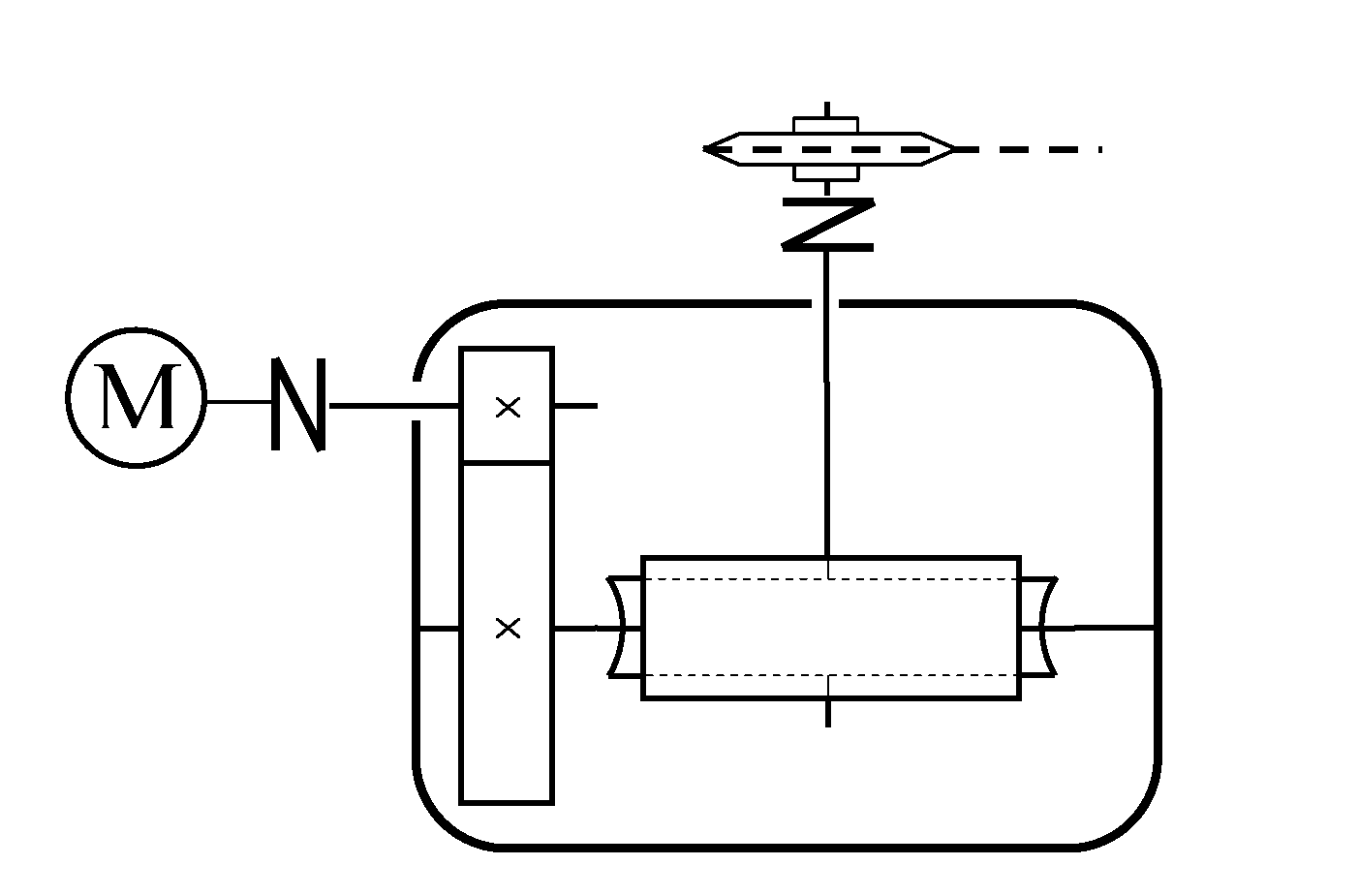

4. Четвёртое задание. Спроектировать привод цепного конвейера.
Редуктор двухступенчатый цилиндрическо-червячный с горизонтальным червяком и вертикальным выходным валом.
Вариант |
Тяговое усилие цепи, кН |
Скорость цепи, м/с |
Число зубьев звёздочки |
Шаг зубьев звёздочки, мм |
Коэффициент годового использования |
Коэффициент сменности |
1 |
5,5 |
1,0 |
12 |
55 |
0,72 |
0,6 |
2 |
8 |
0,9 |
12 |
50 |
0,74 |
0,58 |
3 |
10,5 |
0,8 |
11 |
55 |
0,76 |
0,56 |
4 |
13 |
0,7 |
11 |
45 |
0,78 |
0,54 |
5 |
15,5 |
0,6 |
10 |
55 |
0,8 |
0,52 |
6 |
18 |
0,5 |
10 |
50 |
0,62 |
0,5 |
7 |
20,5 |
0,4 |
9 |
50 |
0,64 |
0,48 |
8 |
23 |
0,3 |
9 |
45 |
0,66 |
0,46 |
9 |
25,5 |
0,2 |
8 |
50 |
0,68 |
0,44 |
0 |
28 |
0,1 |
8 |
45 |
0,7 |
0,42 |
5. Пятое задание. Спроектировать привод ленточного конвейера.
Редуктор двухступенчатый цилиндрическо-червячный с нижним расположением червяка.
Вариант |
Тяговое усилие ленты, кН |
Скорость ленты, м/с |
Диаметр барабана, мм |
Коэффициент годового использования |
Коэффициент сменности |
1 |
6 |
1,0 |
440 |
0,72 |
0,48 |
2 |
8,5 |
0,9 |
410 |
0,62 |
0,52 |
3 |
11 |
0,8 |
385 |
0,74 |
0,56 |
4 |
13,5 |
0,7 |
360 |
0,78 |
0,6 |
5 |
16 |
0,6 |
335 |
0,68 |
0,54 |
6 |
18,5 |
0,5 |
310 |
0,8 |
0,44 |
7 |
21 |
0,4 |
285 |
0,76 |
0,58 |
8 |
23,5 |
0,3 |
260 |
0,64 |
0,5 |
9 |
26 |
0,2 |
235 |
0,66 |
0,42 |
0 |
28,5 |
0,1 |
210 |
0,7 |
0,46 |
