2. Расчет освещенности горизонтальной поверхности от светящей линии*

Рассматриваются светящие линии, образованные люминесцентными светильниками Расчеты выполняются по методи­ке, разработанной Г.М. Кноррингом [4, 5].

Порядок расчета

1. Определяется наивыгоднейшее расстояние между светящимися линиями по формуле L_cв= λh_р (λ берется из табл. П 15 для типа КСС принятого в проекте светильника)

2. Определяются расчетные точки (см п. 2 разд. 1.5.2.1).

Рис 1.3. Схемы размещения светящих линий и модели приведения их дня расчета освещенности

3. Определяется относительная освещенность в расчет­ных точках от светящих линий E_рт (рис. 1. 3):

* К светящей линии относятся линии, где разрывы между светильниками δ<0,5h_p. При δ>0,5h_p расчеты следует вести отдельно для каждого сплошного участка

(1.8)

где -относительная освещенность в расчетной точке oт j-^го участка i-^й светящей линии. В расчете учитываются все возможные участки светящих линий участвующих в освещении расчетной точки.

Значение выбирается из графиков линейных изолюкс (рис. 1.4—1.8) по следующей методике.

Рассчитываются величины:

и ,

где P_i- расстояние от расчетной точки до проекции i-й светящей линии на горизонтальную поверхность; l_ij- длина j-го участка i-й светящей линии.

Затем из графиков на пересечении координат Р'_i, и L'_ij находят искомое значение _.

Необходимо учитывать, что значения относительной освещенности на графиках линейных изолюкс (рис. 1.4-1.8) рассчитаны для лампы со световым потоком Ф=1000 лм/м и h_р =1,0 и для случая размещения расчетной точки против конца светящей линии.

Относительная освещенность в других точках опреде­ляется или делением линии на части, или дополняется фиктивными участками светящей линии, если расчетная точка выходит за ее пределы. В первом случае освещенность сум­мируется во втором - освещенность фиктивных участков вычитается.

4. Определяется потребный световой поток светильника:

(1.9)

где μ- коэффициент дополнительной освещенности, учитывающий отраженную освещенность поверхностями помещения, оборудования (принимается в пределах 1,1-1,15); l_св – длина светильника, м (см.табл. П.22); δ – длина разрыва между светильниками, м; η_св – КПД светильника.

5. Определяется количество люминесцентных ламп в светильнике:

N_л=Ф/Ф_св, (1.10)

где Ф_св - световой поток люминесцентной лампы установ­ленной для светильника мощностью.

Световой поток лампы не должен отклоняться от расчет­ной величины на -10 ...+20%.

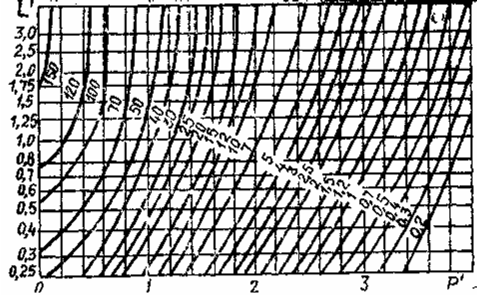

Рис1.4 Кривые равной освещенности для светиль Рис1.5 Кривые равной освещенности для светиль ников группы М ников группы Д-1

Рис1.6 Кривые равной освещенности для светиль Рис1.7 Кривые равной освещенности для светиль

ников группы Д-2 ников группы Г-1

Рис. 1.8. Кривые равной освещенности для светильни­ков группы Г-2
