8 Схема горелки гмг-м
Горелки комбинированные - газомазутные,короткофакельные,предназначены в основном для котлов ДКВР. Горелки изготавливаются четырех типоразмеров мощностью 1,74;2,32;4,64;5,80 МВт. В горелках двухзонная подача воздуха – воздух распределен на первичный и вторичный (основной). На выходе из горелки вторичный воздух закручивается аксильным воздухозакручивающим устройством 3 с двенадцатью прямыми лопатками, расположенными под углом 450 к оси горелки. Первичный воздух закручивается аксельно -тангенциальным завихрителем 4 ,состоящим из 16 наклонных лопаток.
Преимуществом горелок является сравнительно низкое сопротивление по воздуху, устойчивое горение топлива в широком интервале нагрузок с обеспечением сравнительно низких избытков воздуха на низких нагрузках.

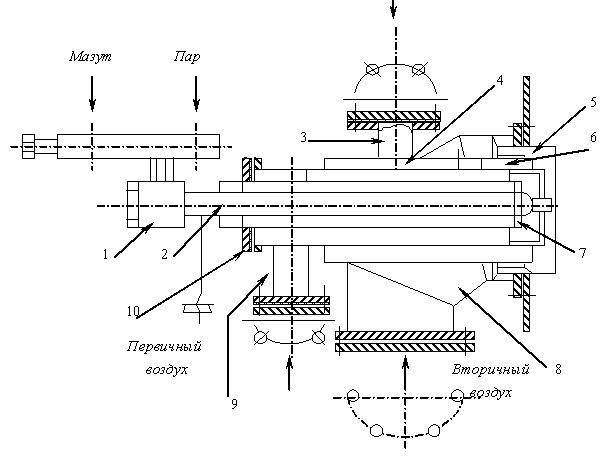

На рисунке 11 показана схема горелки ГМГ-М, где 1-корпус горелки; 2-форсунка; 3-воздушный регистр основного (вторичного) воздуха; 4-воздушный регистр первичного воздуха; 5-горелочная плита.
Рис.11. Схема горелки.
9 Заключение
В данной работе произведен расчет котельного агрегата: расчет процесса горения Оренбургского газа в топке котла, а также приведен расчет процесса горения на ЭВМ и ht – диаграмма продуктов сгорания топлива. Была исследована зависимость влияния температуры подогрева воздуха в воздухоподогревателе на калориметрическую температуру горения топлива при постоянстве αт и построена tвоз,tк-диаграмма, по которой видно, что с увеличением температуры в воздухоподогревателе увеличивается калориметрическая температура в линейной форме,т.е. увеличивается эффективность сгорания топлива ,но на увеличение необходимо увеличить температуру уходящих газов, что не рационально.
Также составлен тепловой и упрощенный эксергетический балансы котельного агрегата, причем эксергетический КПД котельного агрегата составил 35,82%.
Приведены диаграммы тепловых потоков и диаграмма Грассмана – Шаргута для эксергетического баланса котельного аппарата.
Проведен тепловой расчет котла – утилизатора и подобран котел – утилизатор типа КУ – 16, паропроизводительность которого при 5% потерях теплоты в окружающую среду составила 0,1785кг/с, общая поверхность нагрева 127,0793м2, длина труб 2,9707м. Приведен график изменения температур вдоль поверхности нагрева котла – утилизатора.
Рассчитана
термодинамическая эффективность работы
котла-утилизатора, т.е. его эксергетический
КПД равный 72,29%. Произведена термодинамическая
оценка эффективности совместной работы
котельного агрегата с котлом утилизатором,
составившая 26,26%. При использовании
котельного агрегата с воздухоподогревателем,
эксергия уходящих газов составляет
или
- меньше, чем при использовании котла –
утилизатора, т.е. работа, совершаемая
уходящими газами в процессе, в первом
случае меньше.
Таким образом, использование котлов – утилизаторов делает работу котельного – агрегата эффективнее и энергетически совершеннее
Сегодня экономические факторы заставляют резко увеличить степень использования добывания топлива. Выгоднее вкладывать средства на увеличение добычи топлива и продолжать расходовать его с низкой эффективностью, чем - в разработку технологических процессов, обеспечивающих более экономное его использование.
