3. Номенклатура карт та планів.

Для зручності користування картою та виділення її серед інших аналогічних багатоаркушевих карт, кожному аркушеві карти надається певне найменування (позначення). Система таких найменувань окремих аркушів карти називається номенклатурою карти. Номенклатура – це умовне літеро-цифрове позначення аркушів карт та планів, яке дозволяє визначити положення на земній кулі тієї частини території, що зображена на тих листах. Розграфлення – прийнята система поділу карт або планів на окремі аркуші (трапеції).

Основою номенклатурного ряду карт різних масштабів є карта масштабу

1 : 1 000 000. На кожному аркуші карти цього масштабу земна поверхня зображена у вигляді трапеції, сторонами якої є меридіани і паралелі. Номенклатура аркушів цієї карти складається з великої літери латинського алфавіту A, B, C, D, E, F,…Z, що відповідають 4-градусним широтним смугам – поясам, які відлічують від площини екватора до полюсів і арабської цифри 1, 2, 3,...60, що означає номер 6-градусної колони і відлічується із заходу на схід (проти годинникової стрілки) від меридіана з довготою 180^о. Цей меридіан називається початковим або Грінвіцьким.

Меридіан – це лінія перетину земної поверхні площиною, що проходить через напрям прямовисної лінії в певній точці і паралельна до осі обертання Землі.

Паралель – це лінія перетину земної поверхні площиною, яка перпендикулярна до осі обертання Землі і паралельна до площини екватора.

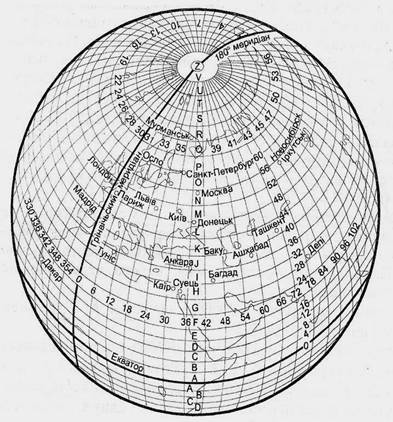

Рис.3.1. Схема розграфлення аркушів карти масштабу 1:1 000000

Для прикладу, номенклатура аркуша карти масштабу 1:1000 000, де розташована столиця нашої держави м.Київ, є М-36 (див. рис. 3.1).

Завдання 1: Розрахувати геодезичні координати вершин кутів рамки трапеції масштабу 1:10 000 за заданою номенклатурою

М – (30+ N_гр.) – N_п/п – А – а – 1 .

Наприклад, для групи ТУ-15 (N_гр = 5) і порядкового номеру студента N_п/п =22 номенклатура матиме вигляд

М – 35 – 22 – А – а – 1 .

Перш за все розглянемо номенклатурний ряд від аркуша масштабу 1:1 000 000 до масштабу 1:10 000.

Для цього спочатку розраховують аркуш карти М-35 масштабу 1:1 000 000. Далі, цей аркуш поділяють на 144 частини і отримують карту масштабу 1:100 000 з номенклатурою, наприклад, М-35 -115.

Аркуші карт масштабів 1:50 000, 1:25 000, 1:10 000, мають в основі аркуш карти масштабу 1:100 000.

Подальший поділ можна записати у вигляді:

• 1:100 000 поділяють на 4 частини, кожна з яких має масштаб 1:50 000, і позначають буквами А, Б, В, Г, наприклад (М-35-115-А) ;

• 1:50 000 поділяють на 4 частини , кожна з яких має масштаб 1:25 000 і позначають малими буквами а, б, в, г, наприклад (М-35-115-А-а);

• 1:25 000 поділяють на 4 трапеції масштабу 1:10 000 і позначають арабськими цифрами 1, 2, 3, 4, наприклад (М-35-115-А-а-1).

Для розрахунку геодезичних координат рамки аркуша карти масштабу 1:1 000 000 використовують наступні формули:

Значення широти північної рамки В_пн обчислюють як

В_пн= Номер букви (номер букви М – 13) ∙ 4^о = ∙ 4^о = ^о (3.1)

Значення широти південної рамки В _пд дорівнює:

В_пд= В_пн - 4^о = __^о - 4 ^о = _______^о (3.2)

Значення довготи східної рамки L_cx дорівнює:

L_cx = ( Номер колони - 30 ) ∙ 6 ^о = ( 35 - 30 ) ∙ 6 ^о = ^о (3.3)

Значення довготи західної рамки L _зх дорівнює :

L_зх = L_сх - 6 ^о = ^о - 6^о = ^о (3.4)

Розрахувавши за формулами (3.1 – 3.4) координати рамки аркуша карти масштабу 1:1 000 000, викреслюють трапецію з номенклатурою М – ____.

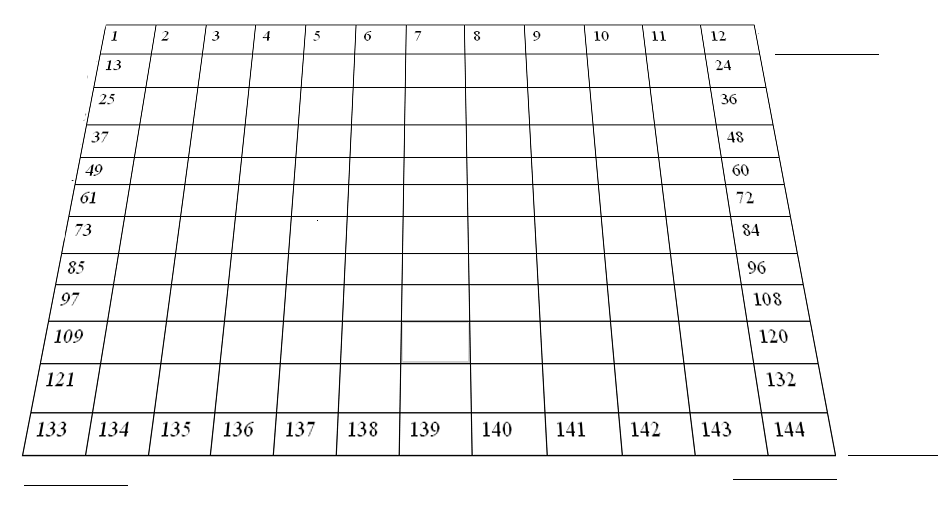

Для розрахунку широт і довгот вершин рамки трапеції М – ____ - ____ поділяють трапецію масштабу 1:1 000 000 на 12 частин по широті і 12 частин по довготі. Кожна з отриманих 144 трапецій має наступні розміри :

по довготі - 6 ^о : 12 = 360’ : 12 = 30’

по широті - 4^о : 12 = 240’ : 12 = 20’.

М – ____

1 : 1 000 000

Рис. 3.3
