3. Визначення кратності ударного струму короткого замикання

Ударним струмом короткого замикання синхронної машини називається найбільш можливе миттєве значення струму ( ) статора синхронної машини при миттєвому несподіваному короткому замиканні усіх трьох фаз.

Під кратністю ударного струму розуміють відношення до амплітуди номінального струму статора ( ):

,

де - відносне значення синхронного перехідного індуктивного опіру по повздовжній вісі.

Коефіцієнт 1,8 враховує накладання аперіодичної складової струма статора.

Контрольні запитання

1. Як дослідним шляхом визначити опори і ?

2. Як визначити опори і ?

3. Як визначити опір ?

4. Чому при досліду ковзання обмотка збудження розімкнута, а при проведенні досліду обертання проти поля і досліду для визначення обмотка збудження замикається?

5. Дайте визначення кратності ударного струму.

6. По яким характеристикам і як можна визначити опори , _, , ?

У звіті подати:

1. Мету роботи, обладнання і прилади, зміст роботи.

2. Схеми для проведення досліду.

3. Дослід ковзання і пояснення до визначення і _.

4. Розрахунки опорів , _, , _, і .

5. За даними дослідів трифазного, двофазного і однофазного коротких замикань (робота 1), привести розрахунки , _, , .

6. Визначити кратність ударного струму короткого замикання.

Лабораторна робота 3

ДОСЛІДЖЕННЯ ПАРАЛЕЛЬНОЇ РОБОТИ СИНХРОННОГО ГЕНЕРАТОРА З МЕРЕЖЕЮ

Об’єктом дослідження є трифазний синхронний генератор, що працює паралельно із мережею.

Мета роботи – вивчення методів включення синхронного генератора в мережу, навантаження його активною і реактивною потужністю, зняти U-подібні характеристики.

Обладнання і прилади

1. Трифазна синхронна машина СГР-4,5.

2. Трифазний асинхронний двигун ВАО-52-4.

3. Ламповий синхроскоп ЛС.

4. Комплект вимірювальних приладів К-50.

5. Нульовий вольтметр електромагнітної системи з межею вимірювання 250 В.

Зміст роботи

1. Зібрати схему рис.3.1 – для виконання роботи.

2. Включити синхронний генератор в мережу:

а) методом точної синхронізації з використанням лампового синхроноскопу;

б) методом використання лампового синхроноскопу з використанням нульового вольтметра;

3. Зняти і побудувати U-подібну характеристику у режимі холостого ходу;

Пояснення до роботи

1. Зібрати схему (рис. 3.1) для виконання роботи.

2. Включення генератора на паралельну роботу:

а) Метод точної синхронізації

Точна синхронізація генератора з мережею виникає коли при однаковому чергуванні фаз, частота і напруга генератора дорівнюють частоті і напрузі мережі, а вектори напруг генератора U_г і мережі U_м збігаються по фазі. Довгочасно піддержувати такий режим генератора неможливо. Тому у дійсності добиваються лише більш-менш точного збігання напруг генератора по частоті і по фазі при U_г=U_м.

Для включення синхронного генератора в мережу треба виконати синхронізацію. Більш простим методом є метод синхронізації за допомогою лампового синхроноскопу, який складається з трьох електричних ламп розрахованих на короткочасну роботу при подвійній фазній напрузі мережі. За допомогою лампового синхроноскопу можна вчасно включити генератор до мережі.

Мережа ~220 В

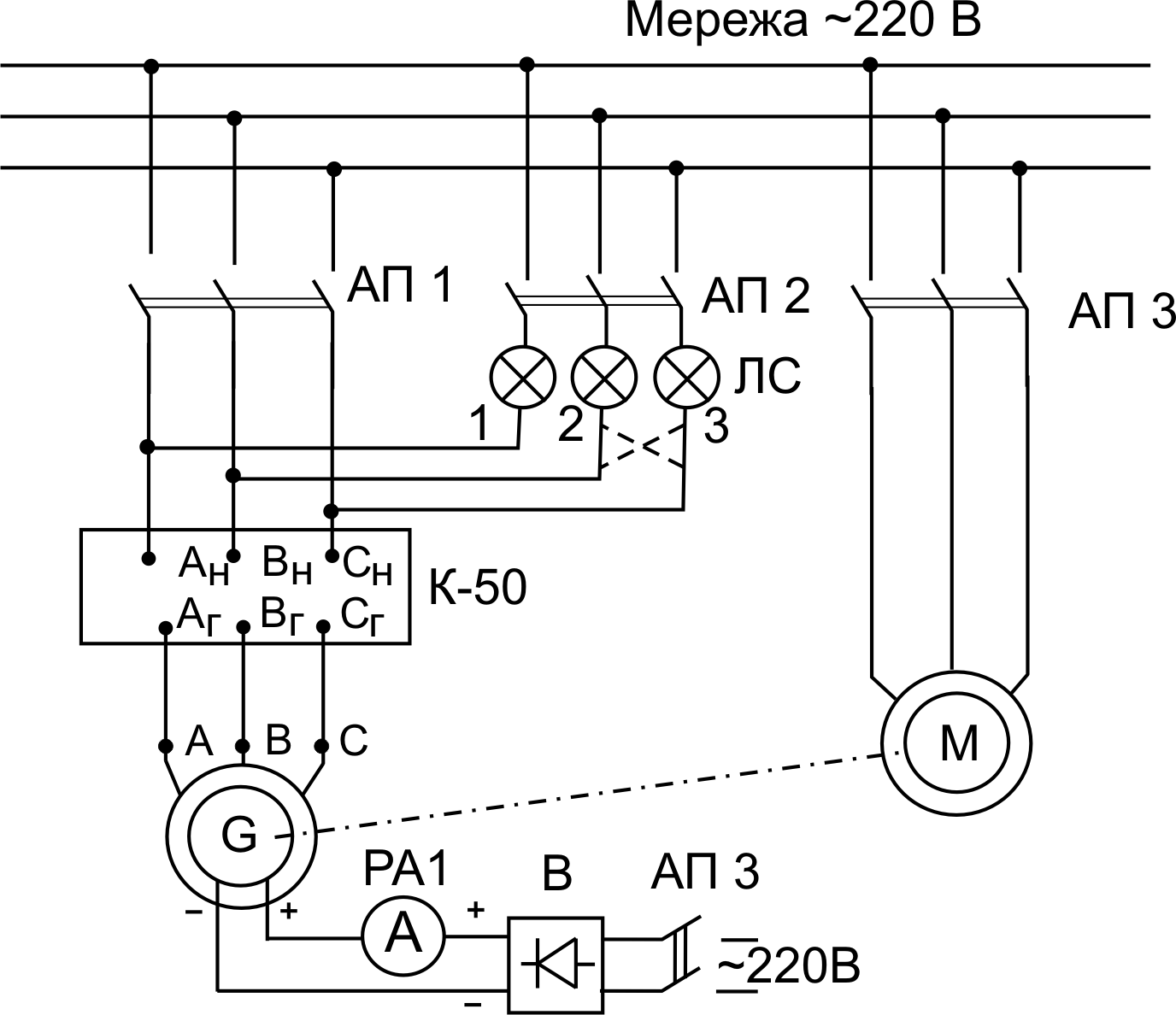

Рисунок 3.1 – Схема дослідження паралельної роботи синхронного генератора з мережею
