4.1.1. Определение плотности раствора ареометром абр-1

Ареометр АБР-1 состоит из следующих основных частей: съемного груза, мерного стакана, поплавка со стержнем (рисунок 4.2). К поплавку крепится мерный стакан с помощью штифтов. На стержне имеются две шкалы: основная, по которой измеряют плотность раствора, и поправочная, по которой определяют поправку по воде. Прибор включает в себя ведерко для воды. Крышка ведерка служит пробоотборником для раствора.

Рисунок 4.2 - Ареометр АБР-1 1 съемный груз, 2 полиэтиленовая заглушка, 3 металлический балласт, 4 мерный стакан, 5 крышка поплавка, 6 донышко поплавка, 7 стержень с нанесенными на нем основной и поправочной шкалами, 8 пробка, 9 ведро.

Порядок работы:

- при измерении плотности бурового раствора используют как пресную, так и минерализованную воду;

- при использовании пресной воды плотностью 1 г/см³ чистый мерный стакан с объемом пробы (78,51) см³ заполняют буровым раствором, и соединяют с поплавком поворотом последнего до упора;

- стакан снаружи тщательно обмывают водой, погружают его в ведро с водой и делают отсчет плотности по основной шкале (по делению, до которого ареометр опустился в воду);

- при использовании минерализованной воды делают поправку (по поправочной шкале) на ее плотность, для чего заполняют мерный стакан водой и соединяют его с поплавком. Погружают прибор в ведро с водой, деление на поправочной шкале, до которого ареометр погрузился в воду, покажет алгебраическую величину поправки (или «+», или «-»);

- плотность бурового раствора в случае применения минерализованной воды вычисляют по формуле:

 = _осн + , (4.7)

где:  - плотность бурового раствора, кг/м³;

осн - отсчет плотности по основной шкале, кг/м³;

 - поправка (отсчет плотности по поправочной шкале), кг/м³.

Предел допускаемой дополнительной погрешности при изменении температуры испытуемого раствора на каждые 10 ⁰С, начиная с (202) ⁰С – не более 2 кг/м³, при влиянии климатических факторов внешней среды на изменение температуры испытуемого раствора на каждые 10 ⁰С, начиная с (202) ⁰С – не более 10 кг/м³.

Калибруют ареометр чистой пресной (дистиллированной) водой при температуре (205) ⁰С. При этом показание прибора должно быть равно 1 г/см³.

4.1.2 Определение плотности раствора рычажными весами

ВРП-1

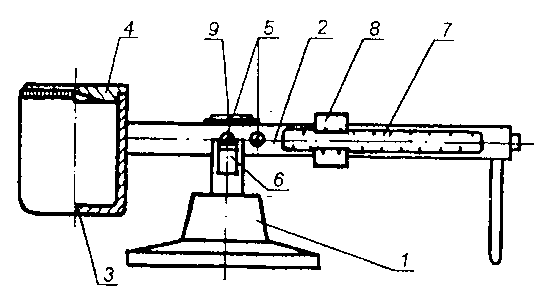

Рычажные, весы-плотномер ВРП-1 (рисунок 4.3) состоят из подставки 1 и подвижной части, представляющей собой рычаг 2 с жестко закрепленным на нем мерным стаканом 3 с крышкой 4. Подвижная часть весов с помощью од­ной из призм 5 опирается на вкладыш 6, укрепленный на подставке. На рычаге весов нанесены две шкалы 7 с разными диапазонами измерений: верх­няя шкала от 800 до 1б00 кг/м³, нижняя - от 1600 до 2600 кг/м³.

Рисунок 4.3 - Рычажные весы-плотномер ВРП-1

Порядок работы:

- заполняют чашку испытываемой пробой доверху (для удаления пузырьков воздуха постукивают пальцем по чашке);

- устанавливают крышку (излишек раствора должен выйти наружу через отверстие);

- очищают внешнюю поверхность весов от раствора;

- устанавливают весы на основание;

- перемещают рейтер до равновесного состояния, которое определяют по уровню;

- считывают показания величины плотности раствора со шкалы по краю рейтера;

Калибровку прибора производят замером плотности пресной воды.

При определении реальной плотности аэрированного раствора в полевых условиях может быть использован следующий метод:

- весы заполняют водой,

- устанавливают крышку (излишек воды должен выйти наружу через отверстие);

- сливают воду из весов в сосуд;

- повторяют ту же операцию с раствором;

- тщательно смешивают раствор с водой для уменьшения вязкости и выхода пузырьков воздуха;

- замеряет полученную плотность, умножают на два и вычитают единицу, (плотность воды), получают приближенную к реальной плотность раствора.
