Контрольні питання
1. Чи допускається з світлотехнічної точки зору в умовах проведеного експерименту вважати світильник РКУО 1х250 точковим джерелом світла?
2. Чим обумовлена необхідність нахилу несущої консолі світильника РКУО 1х250 на 15°... 20° до горизонту?
3. Які міри можна рекомендувати для зниження експлуатаційної вібрації консольних світильників зовнішнього освітлення?
4. За рахунок яких заходів можна послабити осліплюючу дію ламп при використанні світильників зовнішнього освітлення?
Лабораторна робота №7
Контроль освітлення приміщення
Мета роботи: набути практичних навичок контролю рівня рівномірності освітлення.
Короткі теоретичні відомості
В залежності від роду живлення розрізняють природне та штучне освітлення. Необхідність в одночасному використанні натурального та штучного освітлення з'являється у вечірню пору дня або у світлу пору дня, якщо натурального світла не достатньо.
Природне освітлення
Передбачене у всіх приміщеннях з постійною наявністю людей. Джерелом природного світла у приміщенні є світлові отвори будівель (вікна, світлові ліхтарі), від розміру, орієнтації і стану яких вагомо залежить світловий клімат приміщення. Беручи до уваги непостійність у часі природного освітлення приміщення характеризується не кількісною, а відносною величиною, яка показує, у скільки разів освітленість у середині приміщення менша за зовнішню одночасну освітленість приміщення. Це відносна величина виражається у відсотках, називається коефіцієнтом природного освітлення:
,
де
- природна освітленість у середині
приміщення. Точка і площина, у яких
виміряється
залежать від розташування світлових
отворів, функціонального призначення
приміщення, розташування робочих місць
і т.п.
- одночасно вимірювана горизонтальна
освітленість зовні будинку (при
відсутності тимчасових і стаціонарних
замінювачів), створювана розсіювальним
світлом напівсфери небозводу при
суцільній (десятибальній)
хмарності. Значення можна також визначити по спеціальних таблицях і графікам як функцію місцевих умов, хмарності, часу дня і року, географічної широти місцевості і т.п.
Нормами (СНІП-11-4-79)
регламентуються значення коефіцієнта
природного освітлення
(КПО)
для третього світлового пояса (
).
Для будинків, розташованих в інших
світлових поясах, нормативне значення
КПО розраховується по виразу
,
де
- коефіцієнт світлового клімату, що
показує, в скільки разів варто
змінити значення
для даного поясу в залежності від річної
кількості
природного освітлення,
що забезпечується розсіяним світлом
неба на відкритій горизонтальній
площадці; С - коефіцієнт сонячності
клімату, що враховує додатковий світловий
потік, що проникає в приміщення протягом
року завдяки прямому сонячному світлу.
Значення коефіцієнтів
і
С для різних світових поясів приведені
в СНІП-11-4-79.
При проектуванні будинків і споруджень необхідні площі світлових отворів виконуються в строгій відповідності зі СНІП-11-4-79, при цьому значення КЕО строго нормується в приміщеннях:
тільки з бічним природним світлом (вікнами) - мінімальне значення КЕО;
тільки з верхнім або комбінованим природним світлом - середнє значення КЕО.
Наприклад, у четвертому світловому поясі при проникненні в приміщення світла з вікон потрыбно зберігати наступні мінімальні значення КЕО:
>
1,5
% - в аудиторіях,
лабораторіях, навчальних кабінетах,
кімнатах відпочинку й інших приміщеннях,
де, як правило, вирішуються зорові
задачі високої і середньої точності;> 0,5 % - у житлових приміщеннях;
> 0,2 % - у вентиляційних шахтах, коридорах, книгосховищах,
санвузлах і інших приміщеннях з тимчасовою присутністю людей.
Зазначені
нормативи, як правило, виконуються, якщо
при будівництві приміщень дотримуються
визначені співвідношення між площею
світлових прорізів
і площею підлоги приміщень
.
Це співвідношення називається освітленням
приміщення:
, що істотно залежить від "глибини"
приміщення, що визначається конфігурацією
приміщення в плані. Під "глибиною"
приміщення розуміється горизонтальна
відстань по нормалі від "світлої"
(заскленої) стіни приміщення до "сліпої"
(протилежної до заскленої) стіни (рисунок
7.1).

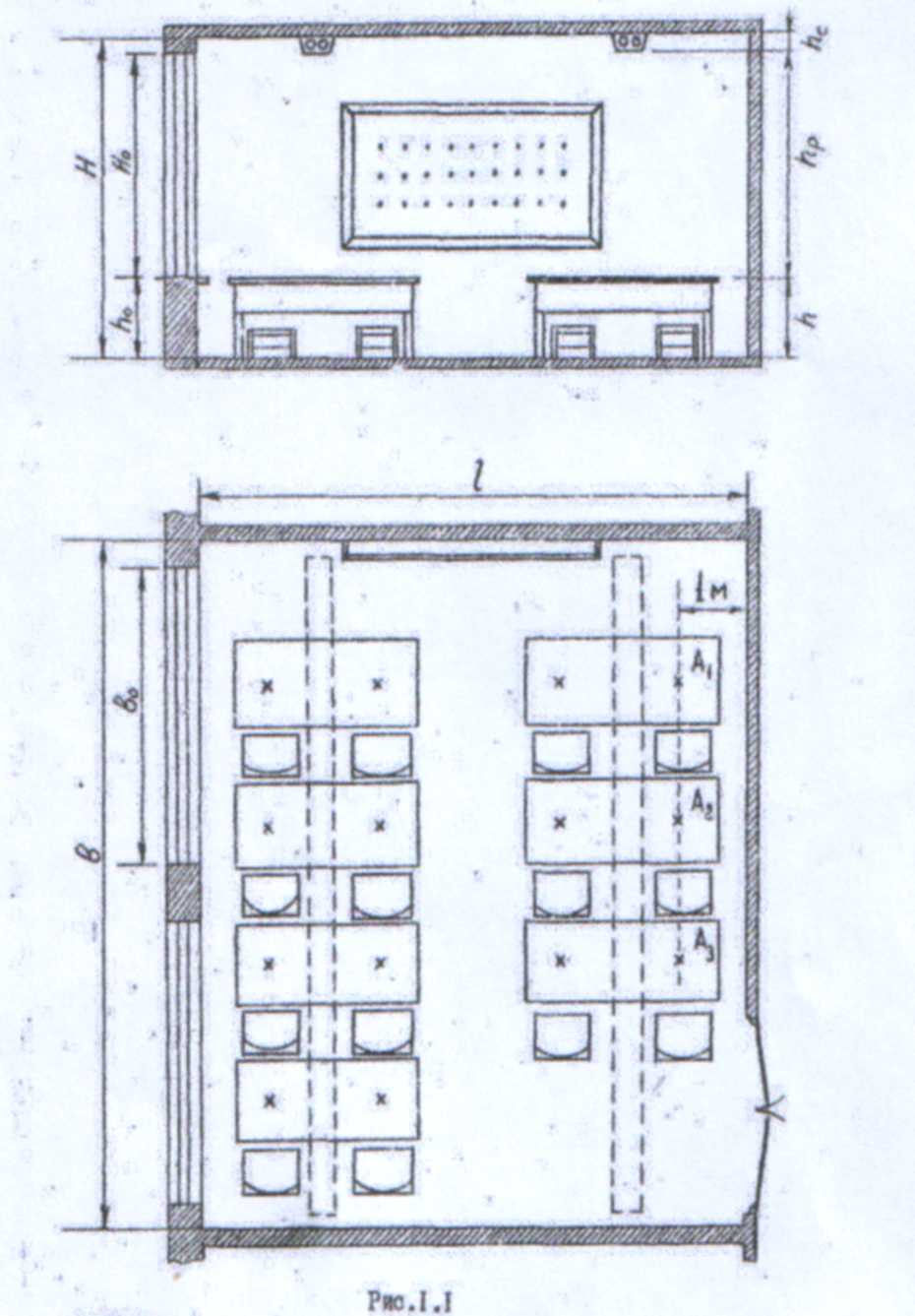

Рисунок 7.1 - План досліджуваного приміщення.
У таблиці 7.1 приведено критичні значення коефіцієнта освітлення приміщень, заниження якого приводить до недостатності природного світла.
Таблиця 7.1 - Критичні значення коефіцієнта освітлення
Конструкція вікон |
Критичний коефіцієнт освітлень ρ для |
||||
|
|
різних глибин приміщення 1, м |
|||
Тип віконного |
Кількість |
2,5...3,5 |
3,5...4,0 |
4,0...5,0 |
5,0.. .6,0 |
плетіння |
слоїв скла |
|
|
|
|
Одинарний |
1 |
0,100 |
0,120 |
0,150 |
0,130 |
Спарений |
2 |
0,125 |
0,140 |
0,185 |
0,220 |
Роздільний |
2 |
0,135 |
0,155 |
0,210 |
0,250 |
Роздільно- |
3 |
0,170 |
0,250 |
- |
- |
спарений |
|
|
|
|
|
Якісною характеристикою природного освітлення служить рівномірність освітлення робочої поверхні, що характеризується коефіцієнтом рівномірності освітлення:
,
де чисельник і знаменник відповідно фактичне мінімальне та максимальне значення КЕО в межах робочої поверхні. Для робіт високої і
середньої точності
регламентується
≥
0,35.
Чим ближче значення
до одиниці, тим вища якість природного освітлення.
